| 현재 범위: | 5~3000A | 산출: | 0-10V 또는 0-5A |
|---|---|---|---|
| 정확도: | 0.2、 0.5、 1.0 | 코일 구조: | 토로 이달의 |
| 코일 수: | 단권 변압기 | 맞춤 설정 가능: | 예 |
| 하이 라이트: | 쪼개지는 핵심 ct,쪼개지는 핵심 유형 현재 변압기 |
||

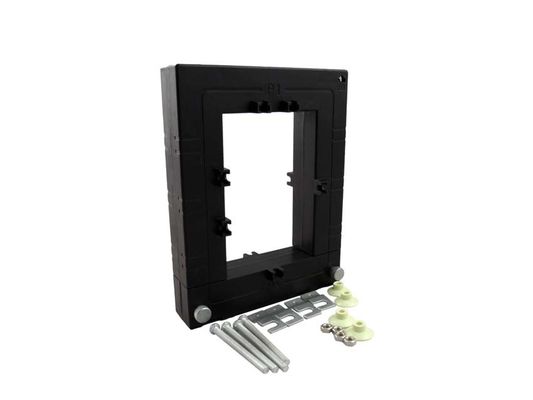

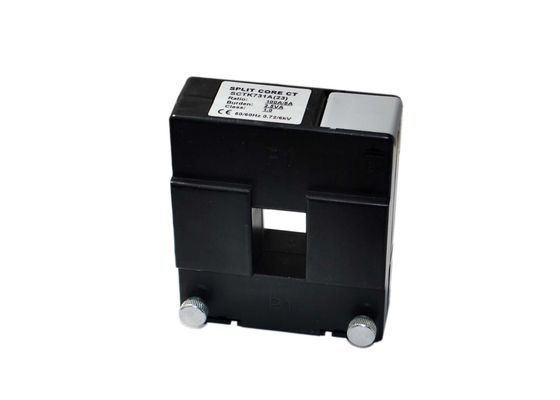

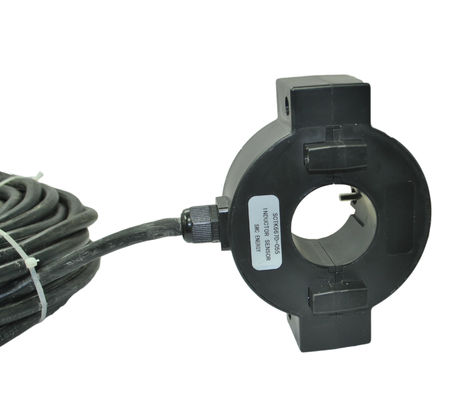

SCTK671 시리즈 스플릿 코어 전류 트랜스포머, 5A ~ 3000A 입력 및 무상 변류기, 고정밀
풍모:
응용 분야 :
전기적 파라미터
| 회수 | 50-400Hz |
| 정격 입력 | 5A-3000A |
| 측정 범위 | 5 %에서 130 %까지 |
| 정격 출력 | 0-10V (AC) 또는 0-5A |
| 비율 | ≤ ± 0.2 % |
| 위상 각 | ≤ ± 10 분 |
| 절연 내력 | 2.5KV / 1mA / 1 분 |
| 절연 저항 | DC500V / 100MΩmin |
기계적 매개 변수
| 케이스 | PC / UL94-V0 |
| 실패 | PBT |
| 핵심 | 실리콘 스틸 |
| 내부 구조 | 에폭시 |
| 구성 | 넥타이 |
| 작동 온도 | -25 ℃ ~ + 75 ℃ |
| 작동 습도 | ≤85 % |
| 출력 연결 | UL101522AWG 와이어 (twinstedwire) 2.5m |
유형 선택
P / N | 정격 입력 (에이) | 출력 (mA / V) | 정확성 | 크기 (mm) | ||||||||||
| 영형 | 에이 | 비 | 기음 | 디 | 이자형 | 에프 | 지 | H | Ø1 | Ø2 | ||||
| SCTK671A-025 | 5-400A (5,100,400A) | 0-200mA 0-10V | 0.2,0.5,1.0 | 25 명 | 80 | 75 | 22 개월 | 56 | 73 | 53 | 21 | 17 | 5 | 5 |
| SCTK671A-045 | 50-1000A (50,400,1000A) | 0-500mA 0-10V | 0.2,0.5,1.0 | 45 | 108 | 107 | 26 세 | 71 | 100 | 74 | 24 | 13 | 5 | 5 |
| SCTK671A-065 | 100-1500A (100,1000,1500A) | 0-500mA 0-10V | 0.2,0.5,1.0 | 65 | 128 자 | 127 | 26 세 | 91 | 120 | 94 | 27 | 17 | 5 | 5 |
| SCTK671A-080 | 500-2000A (500, 1500, 2000A) | 0-500mA 0-10V | 0.2,0.5,1.0 | 80 | 144 | 144 | 28 | 97 | 134 | 104 | 27 | 17 | 5 | 5 |
| SCTK671A-100 | 800-3000A (800,2500,3000A) | 0-600mA 0-10V | 0.2,0.5,1.0 | 100 | 174 | 174 | 30 | 126 | 162 | 120 | 27 | 17 | 5 | 5 |
Notes : 제품 사양은 사용자 정의 할 수 있습니다.
