제품 상세 정보:
결제 및 배송 조건:
|
| 현재 범위: | 0~100A | 산출: | 0-50mA 또는 0-1V |
|---|---|---|---|
| 수업: | 0.5、 1.0、 3.0 | 단계: | 단일 |
| 측정 범위: | 5%In-130%In | 맞춤 설정 가능: | 예 |
| 하이 라이트: | 쪼개지는 핵심 ct,쪼개지는 핵심 유형 현재 변압기 |
||

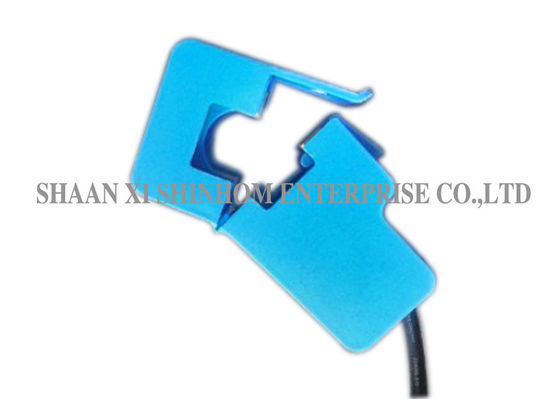

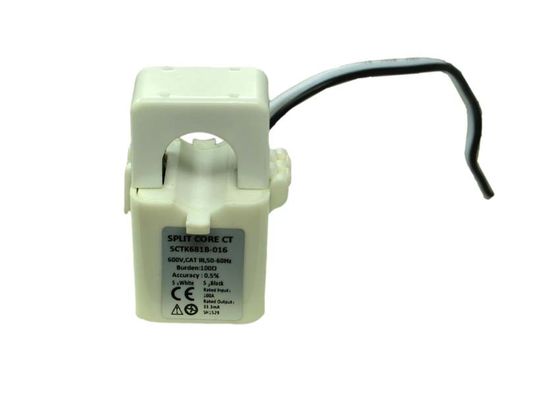

SCTK681C 시리즈 100A 고정밀 스플릿 코어 전류 센서 저에너지 소비 전류 트랜스포머
1. 소개
STCK691C 시리즈 레트로 핏 (split-core) 전류 트랜스포머는 새롭거나 기존의 네트워크 작업을 용이하게하기 위해 특별히 설계되었습니다. 케이블이나 버스 바 회로를 열지 않고 설치할 수 있습니다. CT의 2 차 권선을 가로 지르는 내부 Presision 저항은 낮은 안전 전압 출력을 제공합니다. 그것은 시간과 설치 비용을 절약 할 수 있습니다.
2. 특징
자동 잠금 구조, 안전하고 설치하기 쉽고 휴대 가능
넓은 내부 윈도우, 큰 케이블 또는 버스 바의 클램핑 허용
모든 기존 설치를 수용 할 수있는 다양한 크기
3. 응용 프로그램
전기 배선 및 장비에 대한 전류 측정, 모니터링 및 보호. 전동 모터, 조명, 공기 압축기, 난방 및 환기 시스템, 에어컨 장비 및 자동화 제어 시스템의 전류 및 전력 측정. 전류, 전력 및 에너지 모니터링 장치. 릴레이 보호 장치.
기계적 매개 변수
| 케이스 | PA / UL94-V0 |
| 실패 | 아빠 |
| 핵심 | 페라이트 |
| 내부 구조 | 에폭시 |
| 구성 | 넥타이 |
| 작동 온도 | -25 ℃ ~ + 75 ℃ |
| 작동 습도 | ≤85 % |
| 출력 연결 | 1015 / 22AWG 와이어 (Twisted 와이어) 1.0m |
전기적 파라미터
| 회수 | 50-20KHz |
| 정격 입력 | 0-100A |
| 측정 범위 | 5 %에서 130 %까지 |
| 정격 출력 | 0-50mA / 0-1V |
| 비율 | ≤ ± 0.5 % |
| 위상 각 | ≤ ± 30 분 |
| 절연 내력 | 2.5KV / 1mA / 1 분 |
| 절연 저항 | DC500V / 100MΩmin |
유형 선택
| P / N | 정격 입력 (에이) | 출력 (mA / V) | 정확성 |
| SCTK681C-013 | 0-5A | 0-1V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-50A | 0-2V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-100A | 0-1V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-100A | 0-50mA | 0.5,1.0,3.0 |
Notes : 제품 사양은 사용자 정의 할 수 있습니다.
