제품 상세 정보:
결제 및 배송 조건:
|
| 공급 전압: | 5V (±5%) | 정격 입력: | 0A~50A |
|---|---|---|---|
| 정격 출력: | ±0.8V±0.5% | 상쇄 전압: | 2.5V±0.5 |
| 산출 전압 편류: | ≤±0.05mV/℃ | 맞춤형: | 예 |
| 하이 라이트: | 홀 효과 근거한 현재 감지기,홀 효과 선형 현재 감지기 |
||

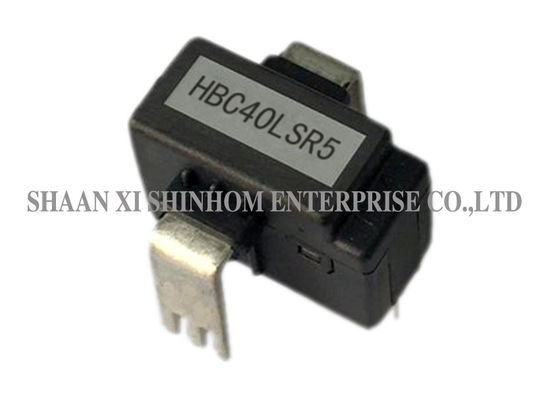

HBC-LSR5 시리즈 50A 입력에 0을 가진 다중 범위 폐회로 형태 홀 효과 현재 감지기, 공급 전압 5V
HBC-LSR5 시리즈 다중 범위 현재 감지기는 1 차 및 이차 회로 사이 동전기 고립과 더불어 홀 효과 그리고 무효 균형 방법의 측정 원리에, 근거를 둔 폐회로 장치입니다. 그것은 DC, AC 또는 맥박이 뛴 현재의 정확한 전자 측정을 제공합니다.
사용을 위한 방향
특징:
신청:
전기 자료:
|
HBC06 LSR5 |
HBC10 LSR5 |
HBC15 LSR5 |
HBC20 LSR5 |
HBC25 LSR5 |
HBC30 LSR5 |
HBC40 LSR5 |
HBC50 LSR5 |
|
|
| 정격 입력 현재 (IP) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | A |
| 현재 범위를 시험하십시오 | ±15 | ±25 | ±37.5 | ±50 | ±62.5 | ±75 | ±100 | ±105 | A |
| 돕니다 비율 (Np/Ns)를 | 1:1200 | 1:1000 | 1:1125 | 1:1000 | 1:1250 | 1:1125 | 1:1000 | 1:1000 | T |
| 정격 출력 전압 | ±0.8±0.5% | V | |||||||
| 공급 전압 | +5±5% | V | |||||||
| 상쇄 전압 | 2.5±0.5% | V | |||||||
| 참고 전압 (VR) | 2.5±0.8% | V | |||||||
| 외부 참조 전압 | 2.0-2.8 | V | |||||||
| 상쇄 전압 편류 | ≤±0.1 | mV/℃ | |||||||
| 산출 전압 편류 | ≤±0.05 | mV/℃ | |||||||
| 선형성 (Ip=0-±Ipn) | ≤±0.2 | %FS | |||||||
| 종류 | ≤±1.0 | % | |||||||
| di/dt | >50 | A/ΜS | |||||||
| 응답 시간 | ≤1 | µS | |||||||
| 대역폭 (- 1db) | DC~100 | KHZ | |||||||
| 절연제 전압 | 2.5@ (50HZ, 1min) | KV | |||||||
| 작용 온도 | -40~+85 | ℃ | |||||||
| 저장 온도 | -40~+105 | ℃ | |||||||
주: 제품 명세서는 주문을 받아서 만들어질 수 있습니다
