가동 가능한 Rogowski 코일 현재 감지기: | CE, ROHS | 단열재: | 3000V |
---|---|---|---|
IP 등급: | IP67 | 코일 구조: | 토로 이달의 |
용법: | 현재 | 맞춤형: | 맞춤형 |
하이 라이트: | ct 전류 트랜스포머,고주파 현재 변압기 |

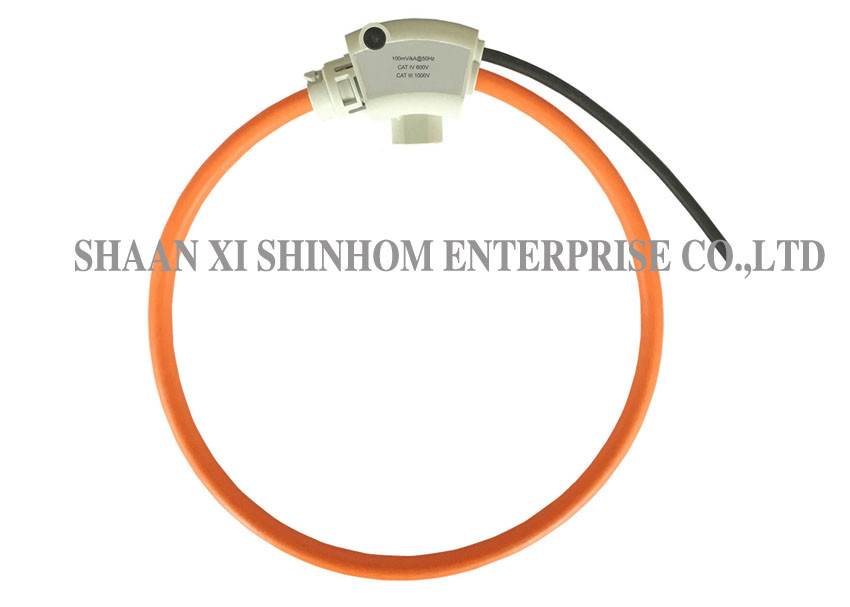

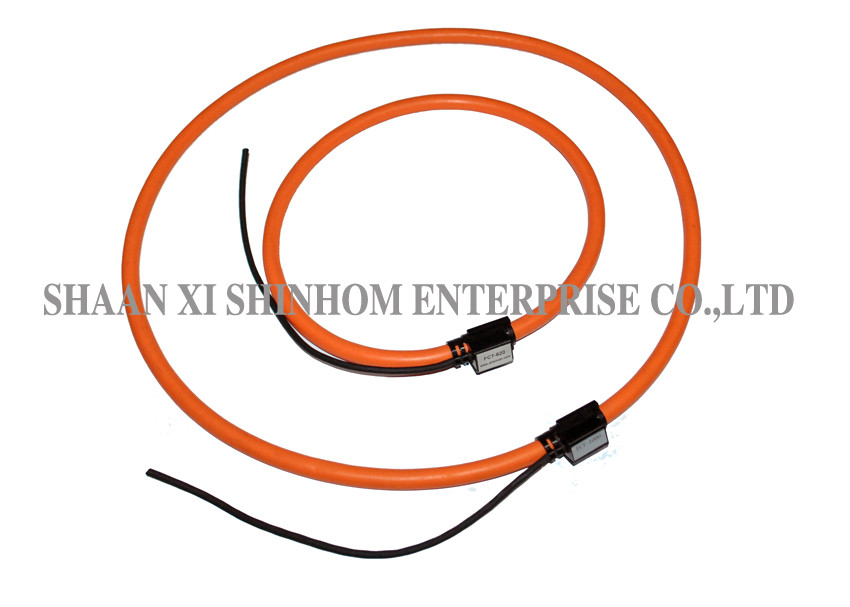

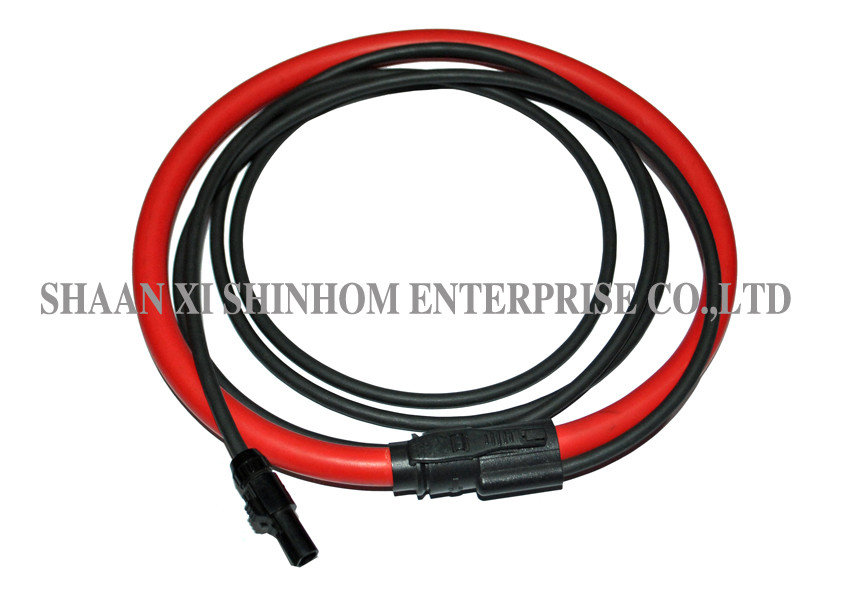

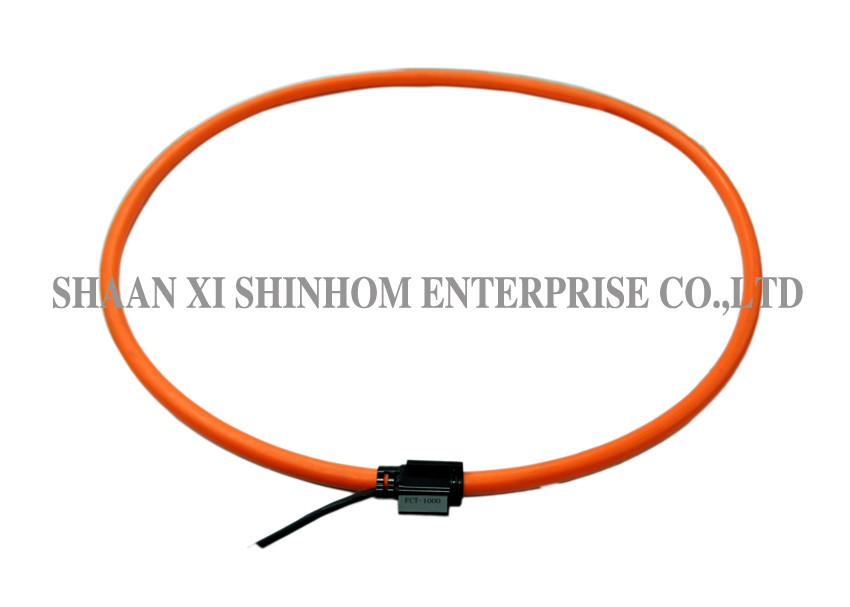

Rogowski 가동 가능한 코일죔쇠에 현재 변압기는 영원한 임명을 위한 AC 현재 변형기입니다.
그들은 신호 조절기 제공과 Rogowski (감) 코일클립의 주위에, 가동 가능한 얇은 것의 이익을 결합합니다
전압 현재의 정확하고, 진실한 rms 측정.
특징
1A에서 100kA에 높은 선형성
광동적 범위
큰 크기 또는 어색한 모양 지휘자에 또는 한정된 접근을 가진 장소에 아주 유용한
열려있 순회된 이차에서 위험 없음
큰 하중 초과에 의해 손상하지 않아
불침입, 요점에서 당겨지는 힘 없음
코일 안쪽에 지휘자의 어떤 위치에 측정 균등성
외부 현재 지휘자에 거절의 우수한 정도
신청
측정기, 실험실 기계 사용
힘 monitoring&control 체계
DC 잔물결 측정
고조파와 대기병 감시
힘 미터, Powe ranalyzer 감지기
명세
변형기 | ||
코일 길이: | 210/350/420/510/600/800mm | |
안 직경: | 60/103/125/155/180/245mm (±10%) | |
코일 단면: | 6.5±0.2 mm/8±0.2 mm/10±0.2 mm | |
걸기: | bayonetholder | |
물자: | 열가소성 UL94-V0 | |
색깔: | 코일: , 까만, 노란 빨간, 파랑 (다른 색깔은 주문을 받아서 만들어질 수 있었습니다) | |
결산 단위: 검정 |
연결 케이블 | ||
유형: | 케이블 (3 철사 맨끝에) | |
케이블 + BNC/O scilloscope 공용영역 | ||
길이: | 3000 mm는 (표준), 다른 길이 주문을 받아서 만들어질 수 있었습니다. | |
물자: | Xy23/0.1 Ts/2C+A+B | |
색깔: | 까만 오렌지 |
전기 특성 | ||
출력 레벨 (RMS): | 40mV/1000A @50Hz | |
80mV/1000A @50Hz | ||
100mV/1000A @50Hz | ||
정확도: | 종류 1.0 (코일은 증폭기/적분기 짐 임피던스에 측정되어야 합니다) | |
선형성 (10%에 범위의 100%년): | 독서의 ±0.1% | |
주파수 영역/대역폭: | 10MHz에 대략 10Hz | |
상전이: | 90° | |
지휘자 위치 감도: | ±2% 최대 | |
바깥 마당의 영향: | ±2% 최대 |
환경 조건 | ||
작용 온도: | -20℃에서 +75℃에 | |
저장 온도: | -30℃에서 +75℃에 (정상적인 온도를 건의하십시오) |
안전 | ||
(최대) 일 전압: | 1000Vrms CATIII | |
600Vrms CATIV | ||
Hipot 시험 | 3000Vrms @50/60Hz 1min. |
차원
차원 (mm) | ZRC-210 | ZRC-350 | ZRC-420 | ZRC-510 | ZRC-600 | ZRC-800 |
창 크기 ((mm) ±10% | 60mm | 103mm | 125mm | 155mm | 180mm | 245mm |
B Rogowski 코일 O.D. (mm) ±10% | 73mm | 120mm | 141mm | 171mm | 201mm | 266mm |
C Rogowski 코일 직경 | 6.5mm | 8mm | 8mm | 8mm | 10.5mm | 10.5mm |
D 납선 직경 | 4mm | 4mm | 4mm | 4mm | 4mm | 4mm |
에서 선택할 것이다 당신을 위한 다양한 명세는 여기 있습니다.
