제품 상세 정보:
결제 및 배송 조건:
|
| 현재 범위: | 5~1200A | 출력: | 0-5A / 0.333VAC |
|---|---|---|---|
| 클래스: | 0.5、1.0 | 색: | 투명한 / 검정색 |
| 주문형입니다: | 예 | 코일: | 퍼멀로이 핵심 |
| 하이 라이트: | CT는 핵심 전류 변압기를 분리했습니다,저전압 분할 철심 전류 변압기,퍼멀로이 핵심 전류 변압기 |
||

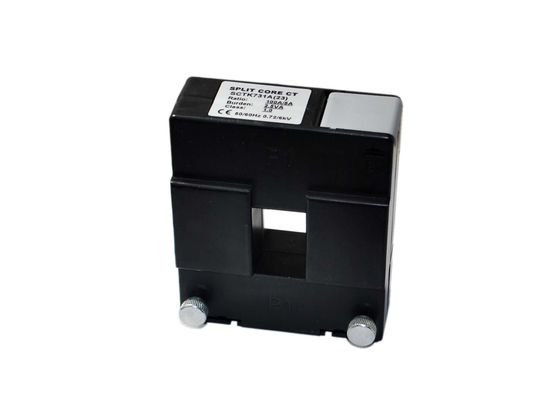

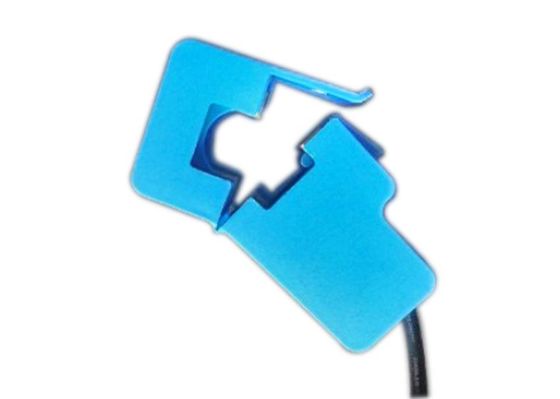

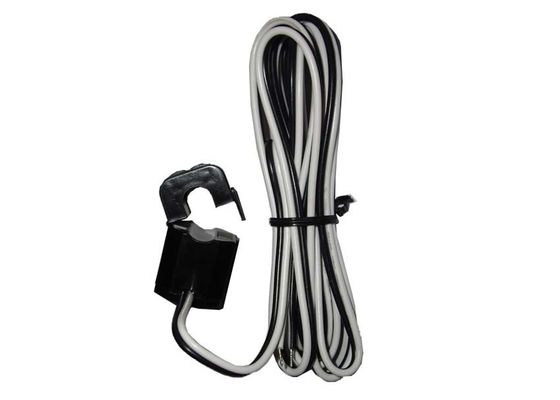

SCTK681D 시리즈 CE 로에스 분할 철심 전류 변압기, 에너지 감시를 위한 저전압 CT
오픈-엔드 전류 변압기가 주로 전력 분배 시스템 혁신 프로젝트에서 사용됩니다, 용이한 설치, 버스를 제거하기 위한 어떤 필요도 또한 생방송일 수 있고 사용자 변환이 인력을 구하기 위해 계획하기 때문에, 고객들의 정상적 소비 전력에 영향을 미치지 않는다고, 물질 자원, 재원은 효율성을 향상시킵니다.이 일련의 전류 변압기는 계전 보호, 측정과 미터링 디바이스와 함께 사용될 수 있습니다.
SCTK681D 직류 트랜스 외피는 140C에 난연제와 온도 저항인 수입된 폴리카보네이트 사출 성형으로 만들어집니다, 철심이 향한 크로스 스트립으로 만들어지고 2차 와이어가 고강도 전자기 에나멜 선으로 만들어집니다. 제품은 새로운 구조, 아름다운 외양, 편리 설치, 작은 사이즈, 경량, 고정밀도와 대용량이라는 유리한 입장에 있습니다.
특징 :
애플리케이션 :
기계적인 매개 변수
| 경우 | PA /UL94-V0 |
| 실패 | PBT |
| 핵심 | 퍼멀로이 |
| 내부 구조물 | 용접 |
| 구조 | 제휴 |
| 작동 온도 | -25C~+75C |
| 작동 습도 | ≤85% |
| 출력 접속 | UL1015 20AWG는 (트윈스티드 와이어) 2.5m을 배선합니다 |
전기적 매개 변수
| 주파수 | 50Hz-400Hz |
| 평가된 입력 | 5A-1200A |
| 측정 범위 | 10%In-130%In |
| 정격 출력 | 0.333V(AC) 또는 0-5A |
| 비율 | ≤± 0.5% |
| 위상각 | ≤ ±60min |
| 절연 내력 | 2.5KV/1mA/1min |
| 절연 저항 | DC500V/100MΩmin |
타입 선택
| 약속 어음 |
평가된 입력 (A) |
출력 (mA/V) | 정확도 | 차원(MM) | ||||
| Ø0 | A | 비 | Ｃ | |||||
| SCTK681D-016 |
5-150A (5,10,50,100,150) |
0-1A 0.333V |
0.5,1.0 | 16 | 65 | 33 | 32 | |
| SCTK681D-024 |
10-400A (10,50,100,250,400) |
0-5A 0.333V |
0.5,1.0 | 24 | 80 | 45 | 34 | |
| SCTK681D-035 |
5-630A (,50,100,250,400,600) |
0-5A 0.333V |
0.5,1.0 | 35 | 99 | 60.5 | 42 | |
| SCTK681D-050 |
100-1200A (500,600,800,1000,1200) |
0-5A 0.333V |
0.5,1.0 | 50 | 125 | 82 | 52 | |
기록 : 품질 규격은 맞춤화될 수 있습니다
