| 현재 범위: | 5~630A | 출력: | 0-500mA 또는 0.333VAC |
|---|---|---|---|
| 클래스: | 0.5、1.0、3.0 | 케이스: | 플라스틱 |
| 주문형입니다: | 예 | 코일: | 퍼멀로이 핵심 |
| 하이 라이트: | 쪼개지는 핵심 ct,쪼개지는 핵심 유형 현재 변압기 |
||

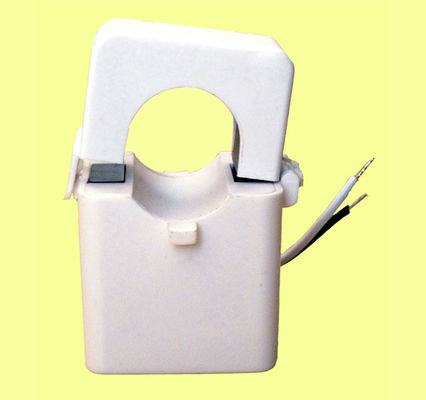

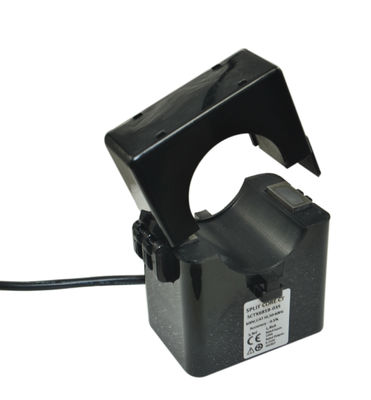

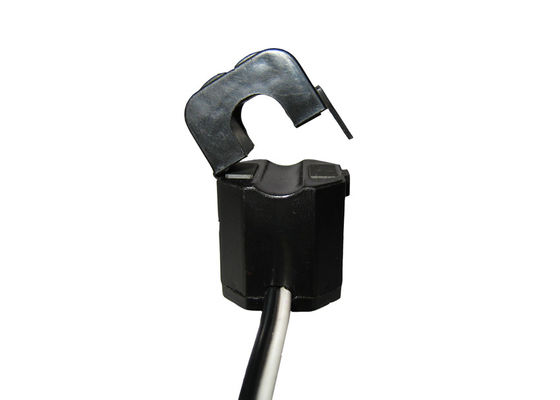

SCTK681B 시리즈 저전압 5A~630A 입력 333mV 500mV 생산량 Split 코일전류 트랜스, 고정밀도
분할 철심 전류 변압기의 SCTK681B 시리즈는 빠르고 쉬운 설치를 위해 설계됩니다.갈라진 핵심 설계는 주 전선이 오프라인으로 잡힐 것은다고 요구하는 것 없이 자기장 유도를 통하여 비접촉 전류 측정기를 허용하고, CT 설치를 위해 떨어졌습니다.이 법은 안전하고 쉽고 가지고 다닐 수 있는 전류 측정기를 허용합니다. CT의 이차코일을 가로지르는 내부 정확성 적재 레지스터는 안전한 저전압 출력을 제공하고, 이차적인 것의 안전한 개시를 허용합니다
특징 :
애플리케이션 :
기계적인 매개 변수
| 경우 | PA /UL94-V0 |
| 실패 | PBT |
| 핵심 | 퍼멀로이 |
| 내부 구조물 | 에폭시 |
| 구조 | 제휴 |
| 작동 온도 | -25C~+75C |
| 작동 습도 | ≤85% |

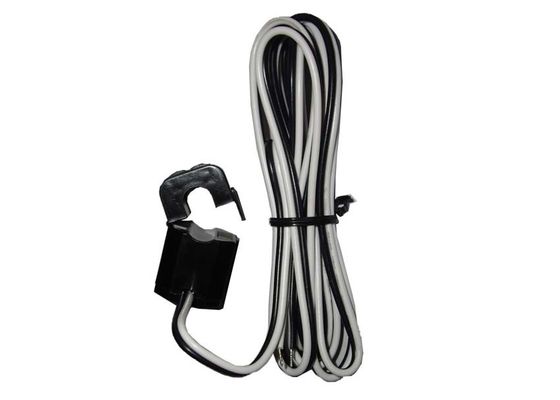

| 출력 접속 | UL1015 20AWG는 (트윈스티드 와이어) 2.5m을 배선합니다 |
전기적 매개 변수
| 주파수 | 50Hz-2KHz |
| 평가된 입력 | 5A-630A |
| 측정 범위 | 10%In-130%In |
| 정격 출력 | 0.333V(AC) 또는 0-500mA |
| 비율 | ≤± 1.0% |
| 위상각 | ≤ ±60min |
| 절연 내력 | 2.5KV/1mA/1min |
| 절연 저항 | DC500V/100MΩmin |
타입 선택
| 약속 어음 |
평가된 입력 (A) |
출력 (mA/V) | 정확도 | 차원(MM) | ||||
| Ø0 | A | 비 | Ｃ | |||||
| SCTK681B-010 |
5-75A (5,10,20,50,75) |
0-50mA 0.333V |
0.5,1.0,3.0 | 10 | 41.5 | 30 | 26.5 | |

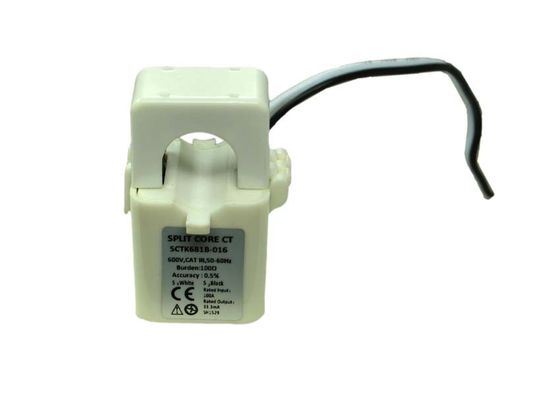

| SCTK681B-016 |
5-150A (5,10,50,100,150) |
0-100mA 0.333V |
0.5,1.0,3.0 | 16 | 53 | 36 | 30.5 | |
| SCTK681B-024 |
10-250A (10,50,100,200,250) |
0-200mA 0.333V |
0.5,1.0,3.0 | 24 | 70 | 51.5 | 39.0 | |
| SCTK681B-035 |
10-630A (20,100,250,400,600) |
0-500mA 0.333V |
0.5,1.0,3.0 | 35 | 84 | 65 | 41.0 | |
기록 : 품질 규격은 맞춤화될 수 있습니다
