오늘날 급속도로 발전하고 있는 디지털 오디오 기술 환경에서는D급 증폭기자동차 사운드 시스템, 홈 시네마 장비 및 평면 TV와 같은 소비자 오디오 시스템의 주요 선택이되었습니다.
그러나 출력 단계에서 생성되는 고주파 스위칭 펄스는 깨끗한 청각 신호를 재구성하기 위해 적절하게 필터링되어야합니다.HDA1931A 고전력 인덕터이 필터링 과정에 대한 핵심 구성 요소입니다. 전력 인덕터는 전환 소음을 억제 할뿐만 아니라, 또한 직접 주요 오디오 성능 매개 변수를 결정신호 순수성, 동적 범위 및 왜곡 수준부적절한 인덕터 선택은 높은 성능의 증폭기 IC조차도 전체 음질 잠재력을 달성하지 못하게 할 수 있습니다.
D급 증폭기는 출력 단계에서 고주파 스위칭 신호를 생성합니다.200kHz에서 1MHz) A전력 인덕터, 출력 콘덴시터와 함께 스위치 운반자를 제거하고 아날로그 오디오 신호를 재구성하는 저 통과 LC 필터를 형성합니다.
그러나 이 필터링 과정은 인덕터에 대해 네 가지 주요 요구 사항을 제시합니다.
출력 단계는 최대 전류의 몇 앰페르에 도달 할 수 있습니다. 인덕터는 고 DC 편향 조건에서 안정적인 인덕턴스를 유지해야합니다.음향 왜곡을 직접적으로 유발할 수 있습니다..
DC 저항 (DCR) 은 전력 손실과 열을 발생시킵니다. 과도한 DCR는 온도 상승을 증가시키고 효율성을 감소시키고 증폭 시스템의 최대 출력 전력을 제한합니다.
개방 된 자기 구조는 누출 흐름을 생성 할 수 있으며, 인근의 민감한 회로에 간섭하고 원치 않는 소음을 도입하여 전체 시스템 SNR (신호-소음 비율) 를 저하시킬 수 있습니다.
비선형 자기 특성으로 인해 전류 부하에서 인덕턴스 변이가 발생하여 조율 왜곡이 발생하여 인식되는 음질과 오디오 명확성에 직접 영향을 미친다.
이것은HDA1931A 시리즈D 클래스 증폭기의 출력 질식자로서, 그것은 고주파 스위칭 펄스를 필터하고 깨끗한 오디오 신호를 재구성하기 위해 출력 콘덴서와 함께 작동합니다.
이 시리즈는 평면 유선 뚫린 구멍 (DIP) 구조를 채택하여 기존의 원형 유선 설계보다 높은 구리 채울 인수를 제공합니다. DC 저항은 4.0 mΩ 정도이며,가등류가 18A까지 도달하는 동안또한, 자기적으로 보호 된 구조는 코어 내에서 누출 흐름을 제한하여 방사된 EMI를 효과적으로 줄이고 높은 SNR 및 낮은 왜곡 오디오 성능을 보장합니다.

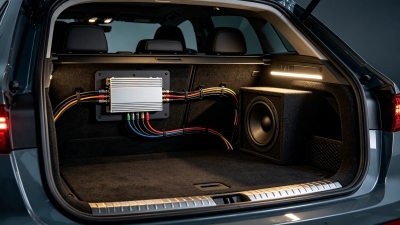

자동차 오디오 환경은 제한된 공간, 넓은 온도 변동, 진동 및 강한 전자기 간섭으로 매우 요구됩니다.
HDA1931A 시리즈의 컴팩트 DIP 패키지는 공간 제한 PCB 레이아웃에 이상적입니다.보호된 자기 구조주변 자동차 전자 장치의 간섭에 효과적으로 저항합니다.
초저온 DCR로, 고전력 작동에서도 열 발생이 최소화됩니다.UL94 V-0 연화성 표준), 이 시리즈는 차량 내부의 가혹한 운영 조건에 잘 적합합니다.
다채널 오디오 시스템에서는 인덕터 간의 일관성이 사운드 스테이지 정확성과 공간 이미지에 직접 영향을 미친다.
HDA1931A 시리즈는 안정적인 대량 생산 일관성으로 긴 인덕턴스 용도 (± 20%) 를 제공하여 우수한 채널-투-채널 매칭을 보장합니다.
그자기 보호 구조특히 평면 TV와 같은 컴팩트 장치에서 중요하며, 누출 흐름이 민감한 디스플레이 드라이버 회로와 무선 모듈 (예를 들어,Wi-Fi/Bluetooth), 따라서 화면 소음이나 무선 신호 저하를 피합니다.
의HDA1931A 시리즈네 가지 인덕턴스 옵션을 제공합니다.10μH, 15μH, 22μH, 33μH이 시리즈는 초하위 지각을 가지고 있습니다.DC 저항 (DCR) ≤ 4.0mΩ,10A에서 18A까지의 가등 전류 범위(온도 상승 40°C를 기준으로)허용되는 전류 범위는 8A에서 12A입니다., 인덕턴스 감소율 20~30%로 정의됩니다.
| 부문 번호 | 인덕턴스 (μH) | DCR (mΩ) | 가등류 (A) | 포화 전류 (A) |
|---|---|---|---|---|
| HDA1931A-100M | 10 | 4.0 | 18 | 8 |
| HDA1931A-150M | 15 | 4.5 | 15 | 8 |
| HDA1931A-220M | 22 | 5.6 | 12 | 9 |
| HDA1931A-330M | 33 | 8.2 | 10 | 10 |
이쪽에서D급 디지털 오디오 증폭기자동차 사운드 시스템, 그리고 5.1 홈 시네마 시스템에서 평면 TV까지,HDA1931A 시리즈 고전력 인덕터고결성 오디오 시스템에 대한 신뢰할 수있는 핵심 부품 기반을 제공합니다.평면 와이어 와일딩 구조,자기 보호 설계,극저한 DCR, 그리고광 주파수 성능, 시리즈는 현대 오디오 파워 스테이지의 까다로운 요구 사항을 충족하도록 설계되었습니다.
고성능 D 클래스 오디오 시스템을 설계하는 엔지니어는 HDA1931A 시리즈를 선택하면 다음과 같습니다.
● 더 적은 왜곡과 더 깨끗한 음향 재생
더 높은 시스템 효율과 열 손실 감소
EMI 성능 향상 및 단순화된 EMC 설계 과제
