풍모

제품 사양

단계: 단상

핵심: 알파철 빈 사각

주파수를 시험하십시오: 10KHz

작동 온도: -40ºC에 +150ºC

회전 비율: 1:1

주문을 받아서 만들어지는 유도자: 예

강조하다:

일반적인 형태 토로이드 초크

일반적인 형태 동력선 초크

기본 정보

원래 장소: 중국

브랜드 이름: Shinhom

인증: RoHS

모델 번호: LFT

결제 및 배송 조건

포장 세부 사항: 상자

배달 시간: 4~8 주

지불 조건: T는 / T

공급 능력: 1000000/Month

갤러리

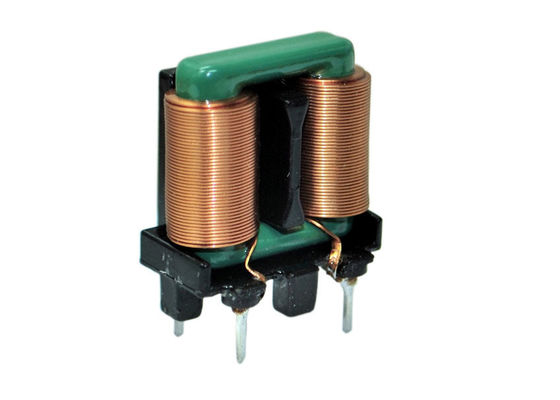

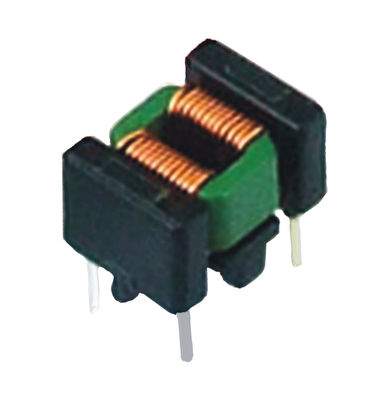

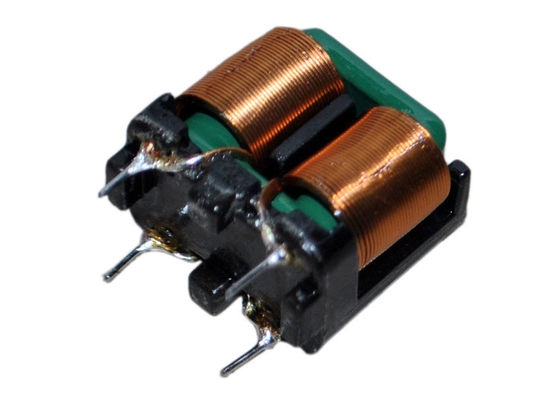

단일 위상 선 여과기를 위한 일반적인 형태 코일 알파철 구렁 사각 핵심

제품 설명

고주파 편평한 철사 높이 현재 일반적인 형태 초크 코일 및 유도자는 주문을 받아서 만들어질 수 있습니다

명세	유도자 분 1KHZ 0.25V	차원 (mm MAX)									현재 (아)	힘 (W)
		W	D	H	L	E	수평한		수직		MAX	MAX
		W	D	H	L	E	P1	P2	P1	P2	MAX	MAX
SQ1515	>15mH	16	22	22	3.5	0.8	12.8	10	8	7	1.5	60
SQ1515	>20mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515	>25mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515	>15mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	60
SQ1515	>20mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1515	>25mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1615	>15mH	16	22	23	3.5	0.8	12.8	10	8	7	1.5	65
SQ1615	>20mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615	>25mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615	>15mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	65
SQ1615	>20mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1615	>25mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1918	>12mH	15	25	26	4	0.8	12.8	10	10	10	2.0	180
SQ1918	>20mH	15	25	26	4	0.8	12.8	10	10	10	1.5	180
SQ1918	>30mH	15	25	26	4	0.8	12.8	10	10	10	1.2	180
SQ1918	>12mH	22	24	13	4	0.8	16.8	15	-	-	2.0	180
SQ1918	>20mH	22	24	13	4	0.8	16.8	15	-	-	1.5	180
SQ1918	>30mH	22	24	13	4	0.8	16.8	15	-	-	1.2	180
SQ2418	>12mH	15	24	32	4	0.8	12.5	10	-	-	2.5	250
SQ2418	>20mH	15	24	32	4	0.8	12.5	10	-	-	1.8	250
SQ2418	>30mH	15	24	32	4	0.8	12.5	10	-	-	1.5	250
SQ2418	>12mH	22	26	15	4	0.8	16.8	15	-	-	2.5	250
SQ2418	>20mH	22	26	15	4	0.8	16.8	15	-	-	1.8	250
SQ2418	>30mH	22	26	15	4	0.8	16.8	15	-	-	1.5	250
SQ2724	>7mH	18	30	38	4	0.8	4개의 핀		-	-	3.5	280
SQ2724	>15mH	18	30	38	4	0.8	4개의 핀		-	-	2.5	280
SQ2724	>20mH	18	30	38	4	0.8	4개의 핀		-	-	1.8	280
SQ2724	>7mH	25	31	18	4	0.8	16.8	16.8	-	-	3.5	280
SQ2724	>15mH	25	31	18	4	0.8	16.8	16.8	-	-	2.5	280
SQ2724	>20mH	25	31	18	4	0.8	16.8	16.8	-	-	1.8	280
SQ2820	>7mH	16	30	38	4	0.8	4개의 핀		-	-	2.0	300
SQ2820	>20mH	16	30	38	4	0.8	4개의 핀		-	-	2.5	300
SQ2820	>30mH	16	30	38	4	0.8	4개의 핀		-	-	5.0	300
SQ2820	>7mH	28	35	18	4	0.8	16.8	16.8	-	-	2.0	300
SQ2820	>20mH	28	35	18	4	0.8	16.8	16.8	-	-	2.5	300
SQ2820	>30mH	28	35	18	4	0.8	16.8	16.8	-	-	5.0	300
SQ3126	>8mH	22	34	38	4	0.9	18	16	-	-	8.0	400
SQ3126	>8mH	22	34	38	4	0.9	18	16	-	-	5.0	400
SQ3126	>10mH	22	34	38	4	0.9	18	16	-	-	3.5	400
SQ3126	>25mH	22	34	38	4	0.9	18	16	-	-	3	400
SQ3126	>8mH	28	35	18	4	1.0	20	16.8	-	-	8.0	400
SQ3126	>8mH	28	35	18	4	1.0	20	16.8	-	-	5.0	400
SQ3126	>10mH	28	35	18	4	1.0	20	16.8	-	-	3.5	400
SQ3126	>25mH	28	35	18	4	1.0	20	16.8	-	-	3	400
SQ4391	>12mH	-	-	-	-	-	-	-	-	-	7	600
SQ4391	>12mH	28	45	16	4	1.0	39	21	-	-	7	600

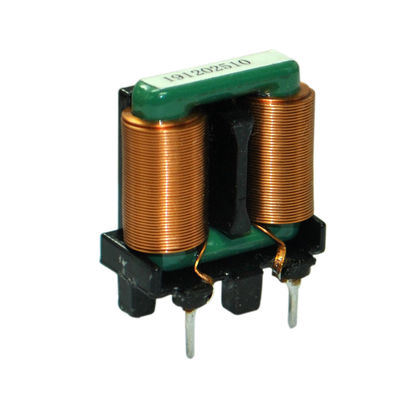

단일 위상 선 여과기를 위한 일반적인 형태 코일 알파철 구렁 사각 핵심 0

특징:

정격 전압 (v): 265V AC에 85, 50/60Hz
비율을 돕니다: n1: n2=1: 1
절연 저항: 500DC에 100mΩ 분
온도 상승: 최대 50°C
보충을 위한: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16의 토로이드 일반적인 형태 유도체
높이 현재, 작은 단면도, 편평한 철사의 고주파 표피 효과, 단위 전류밀도를 가진 고능률은 둥근 구리 철사의 1.5-2배 도달할 수 있고, 양은 0.5-1.0배 동일한 조건 하에서 더 작을 것입니다
일단만 층 감기, 열 싱크의 완벽한 효율성이, 온도 절상 토로이드 유도체 보다는 매우 더 낮으면 저온 계수, 주변에
Interturn 용량은 토로이드 핵심, 높은 절연제 힘 및 높은 신뢰성 보다는 더 작습니다
닫히는 자석 핵심 디자인
공간 요인을 개량하는 편평한 철사를 이용하십시오
단일 위상 감기는, 그로 인하여 극적으로 처진 용량을 감소시킵니다
EMI 억제는 우수합니다
완전히 자동적인 감기, 청초한 선 배열, 부분적으로 덮기의 높은 생산 효율성, 낮은것 노동

신청:

개인용 컴퓨터
엇바꾸기 전력 공급, 접합기 및 UPS
컴퓨터 제품
DVD
LED 전력 공급
LCD 텔레비젼 & 감시자 전시 수전반
소비자 전기 제품 & 배터리 충전기, 인쇄공

주: 유효하 주문을 받아서 만들어집니다

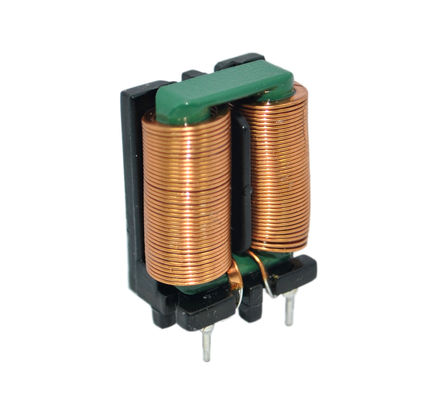

단일 위상 선 여과기를 위한 일반적인 형태 코일 알파철 구렁 사각 핵심 1
