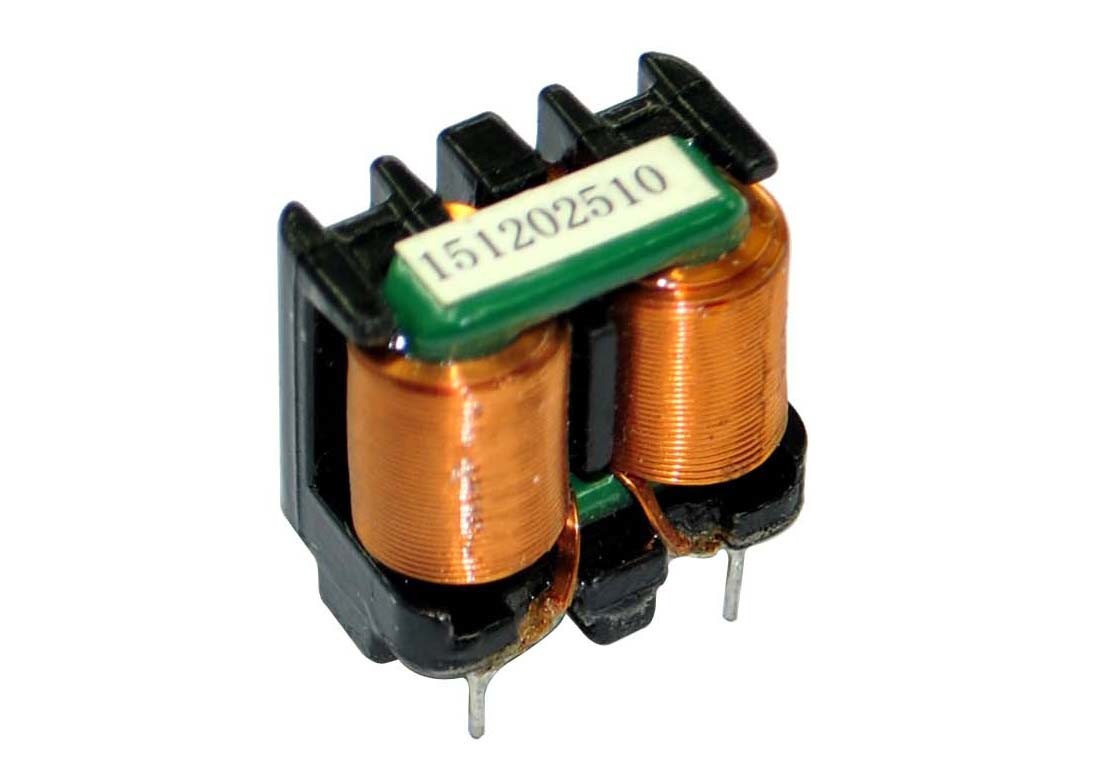

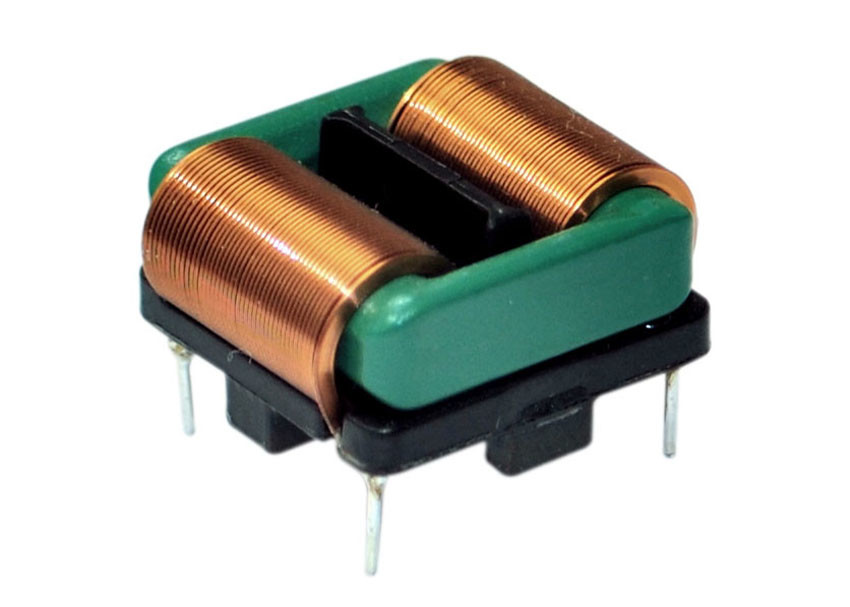

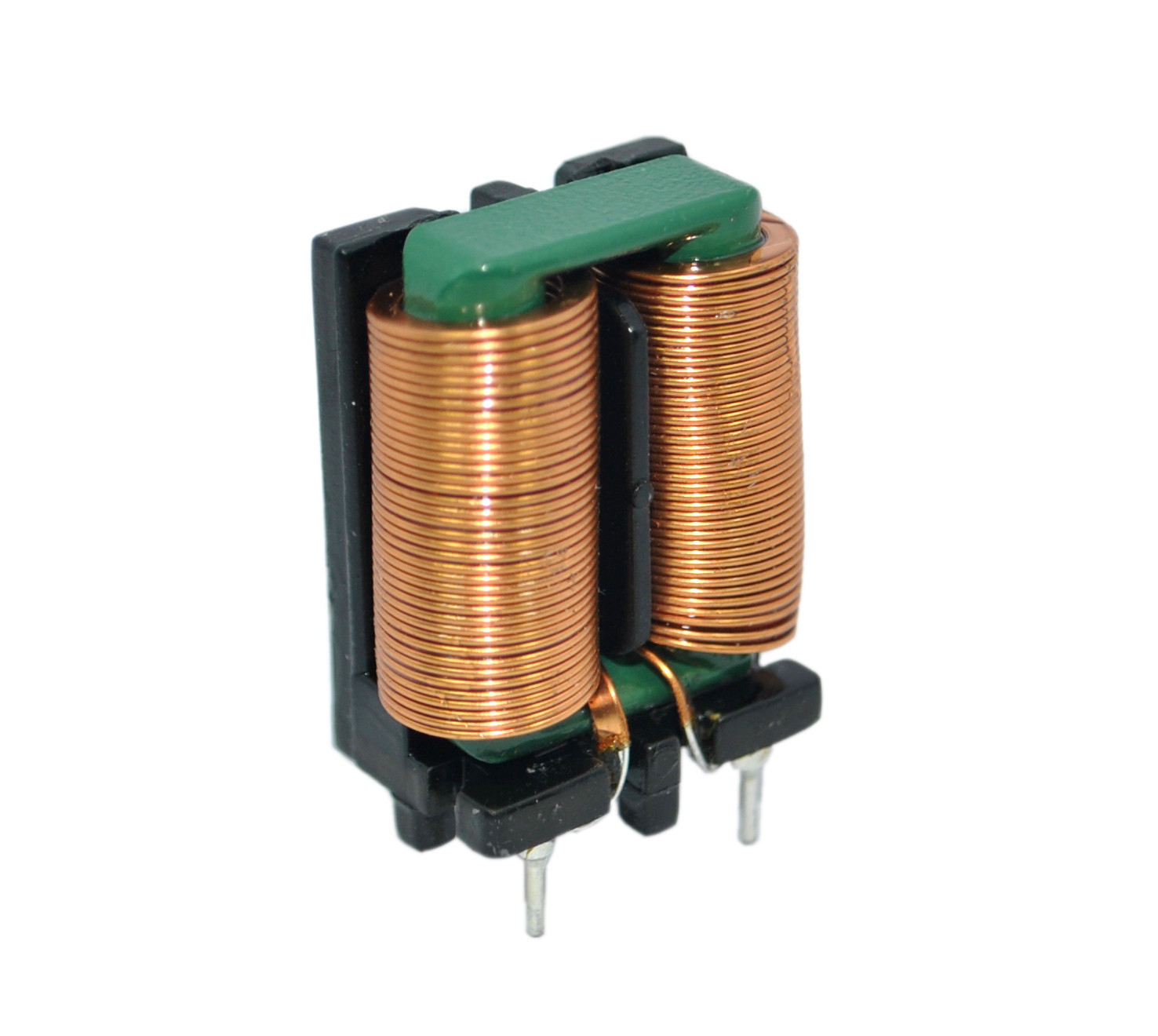

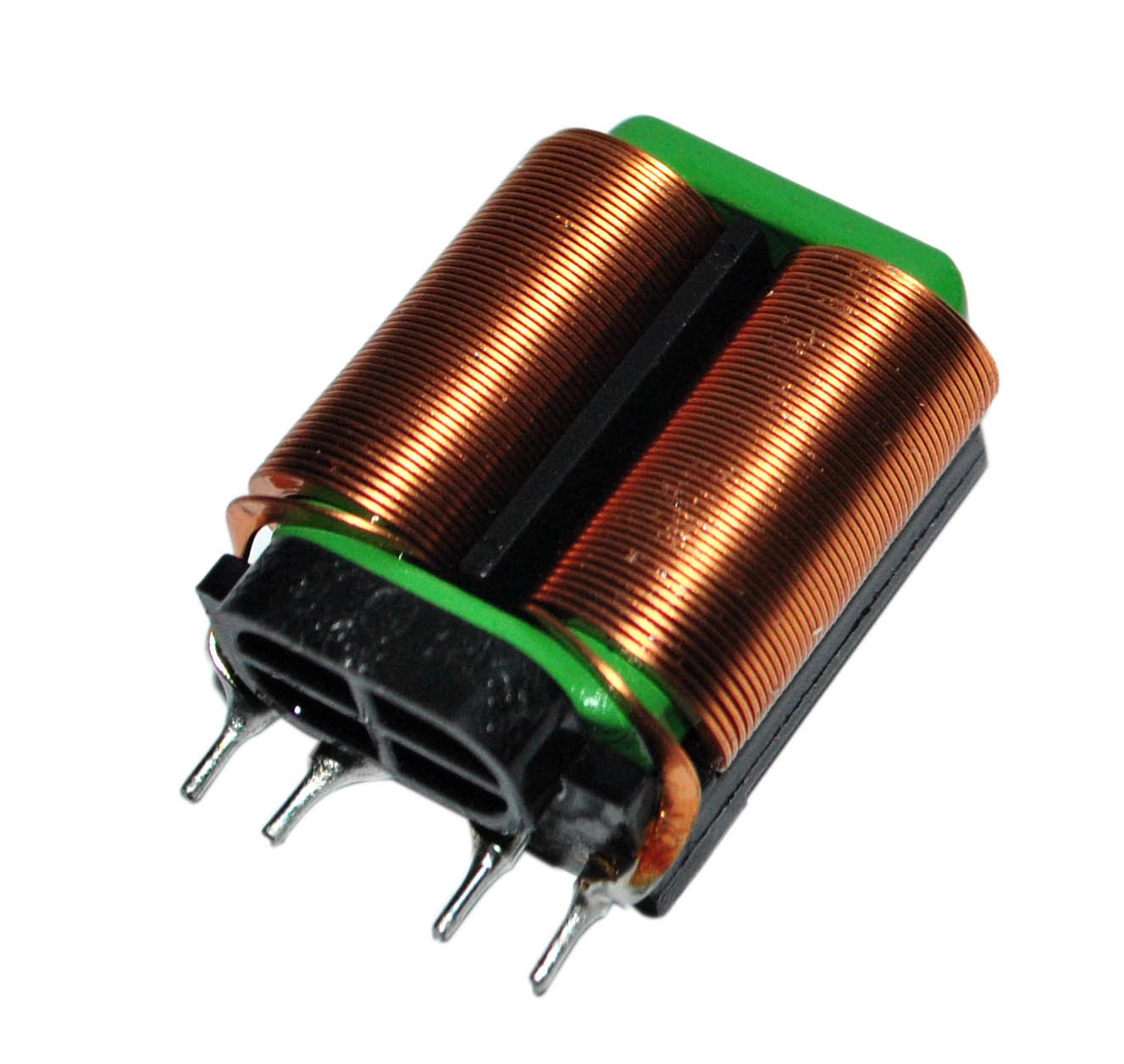

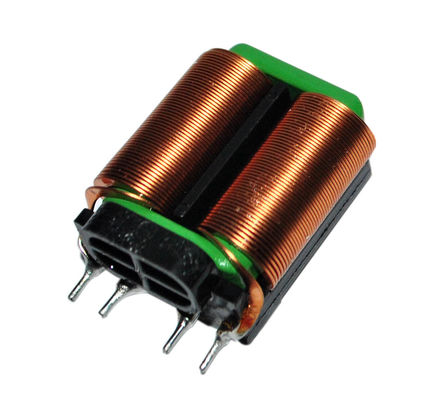

높은 현재 일반적인 형태 초크 코일 편평한 철사 유도자는 10kHz를 주문을 받아서 만들었습니다

High Current Common Mode Choke Coil Flat Wire Inductance Customized 10kHz
High Current Common Mode Choke Coil Flat Wire Inductance Customized 10kHz High Current Common Mode Choke Coil Flat Wire Inductance Customized 10kHz High Current Common Mode Choke Coil Flat Wire Inductance Customized 10kHz High Current Common Mode Choke Coil Flat Wire Inductance Customized 10kHz

큰 이미지 :  높은 현재 일반적인 형태 초크 코일 편평한 철사 유도자는 10kHz를 주문을 받아서 만들었습니다 최고의 가격

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Shinhom
인증: RoHS
모델 번호: SQ
결제 및 배송 조건:
최소 주문 수량: 협상
가격: Negotiation
포장 세부 사항: 상자
배달 시간: 4~8 주
지불 조건: T는 / T
공급 능력: 1000000/Month
상세 제품 설명
철사: 폭 1.0-2.0mm의 간격 0.1-0.5mm 회전 비율: 1:1
핵심: 알파철 빈 사각 주파수를 시험하십시오: 10KHz
단계: 단상 작동 온도: -40ºC에 +150ºC
하이 라이트:

일반적인 형태 토로이드 초크

,

일반적인 형태 동력선 초크

고주파 편평한 철사 높이 현재 일반적인 형태 초크 코일 및 유도자는, EMI 필터 주문을 받아서 만들어질 수 있습니다





명세 유도자

1KHZ 0.25V
차원 (mm MAX) 현재 (아) 힘 (W)
W D H L E 수평한 수직 MAX MAX
P1 P2 P1 P2
SQ1515 >15mH 16 22 22 3.5 0.8 12.8 10 8 7 1.5 60
SQ1515 >20mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
SQ1515 >25mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
SQ1515 >15mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 60
SQ1515 >20mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
SQ1515 >25mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
SQ1615 >15mH 16 22 23 3.5 0.8 12.8 10 8 7 1.5 65
SQ1615 >20mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
SQ1615 >25mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
SQ1615 >15mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 65
SQ1615 >20mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
SQ1615 >25mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
SQ1918 >12mH 15 25 26 4 0.8 12.8 10 10 10 2.0 180
SQ1918 >20mH 15 25 26 4 0.8 12.8 10 10 10 1.5 180
SQ1918 >30mH 15 25 26 4 0.8 12.8 10 10 10 1.2 180
SQ1918 >12mH 22 24 13 4 0.8 16.8 15 - - 2.0 180
SQ1918 >20mH 22 24 13 4 0.8 16.8 15 - - 1.5 180
SQ1918 >30mH 22 24 13 4 0.8 16.8 15 - - 1.2 180
SQ2418 >12mH 15 24 32 4 0.8 12.5 10 - - 2.5 250
SQ2418 >20mH 15 24 32 4 0.8 12.5 10 - - 1.8 250
SQ2418 >30mH 15 24 32 4 0.8 12.5 10 - - 1.5 250
SQ2418 >12mH 22 26 15 4 0.8 16.8 15 - - 2.5 250
SQ2418 >20mH 22 26 15 4 0.8 16.8 15 - - 1.8 250
SQ2418 >30mH 22 26 15 4 0.8 16.8 15 - - 1.5 250
SQ2724 >7mH 18 30 38 4 0.8 4개의 핀 - - 3.5 280
SQ2724 >15mH 18 30 38 4 0.8 4개의 핀 - - 2.5 280
SQ2724 >20mH 18 30 38 4 0.8 4개의 핀 - - 1.8 280
SQ2724 >7mH 25 31 18 4 0.8 16.8 16.8 - - 3.5 280
SQ2724 >15mH 25 31 18 4 0.8 16.8 16.8 - - 2.5 280
SQ2724 >20mH 25 31 18 4 0.8 16.8 16.8 - - 1.8 280
SQ2820 >7mH 16 30 38 4 0.8 4개의 핀 - - 2.0 300
SQ2820 >20mH 16 30 38 4 0.8 4개의 핀 - - 2.5 300
SQ2820 >30mH 16 30 38 4 0.8 4개의 핀 - - 5.0 300
SQ2820 >7mH 28 35 18 4 0.8 16.8 16.8 - - 2.0 300
SQ2820 >20mH 28 35 18 4 0.8 16.8 16.8 - - 2.5 300
SQ2820 >30mH 28 35 18 4 0.8 16.8 16.8 - - 5.0 300
SQ3126 >8mH 22 34 38 4 0.9 18 16 - - 8.0 400
SQ3126 >8mH 22 34 38 4 0.9 18 16 - - 5.0 400
SQ3126 >10mH 22 34 38 4 0.9 18 16 - - 3.5 400
SQ3126 >25mH 22 34 38 4 0.9 18 16 - - 3 400
SQ3126 >8mH 28 35 18 4 1.0 20 16.8 - - 8.0 400
SQ3126 >8mH 28 35 18 4 1.0 20 16.8 - - 5.0 400
SQ3126 >10mH 28 35 18 4 1.0 20 16.8 - - 3.5 400
SQ3126 >25mH 28 35 18 4 1.0 20 16.8 - - 3 400
SQ4391 >12mH - - - - - - - - - 7 600
SQ4391 >12mH 28 45 16 4 1.0 39 21 - - 7 600



높은 현재 일반적인 형태 초크 코일 편평한 철사 유도자는 10kHz를 주문을 받아서 만들었습니다 0

특징:

  • 정격 전압 (v): 265V AC에 85, 50/60Hz
  • 비율을 돕니다: n1: n2=1: 1
  • 절연 저항: 500DC에 100mΩ 분
  • 온도 상승: 최대 50°C
  • 보충을 위한: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16의 토로이드 일반적인 형태 유도체
  • 높이 현재, 작은 단면도, 편평한 철사의 고주파 표피 효과, 단위 전류밀도를 가진 고능률은 둥근 구리 철사의 1.5-2배 도달할 수 있고, 양은 0.5-1.0배 동일한 조건 하에서 더 작을 것입니다
  • 일단만 층 감기, 열 싱크의 완벽한 효율성이, 온도 절상 토로이드 유도체 보다는 매우 더 낮으면 저온 계수, 주변에
  • Interturn 용량은 토로이드 핵심, 높은 절연제 힘 및 높은 신뢰성 보다는 더 작습니다
  • 닫히는 자석 핵심 디자인
  • 공간 요인을 개량하는 편평한 철사를 이용하십시오
  • 단일 위상 감기는, 그로 인하여 극적으로 처진 용량을 감소시킵니다
  • EMI 억제는 우수합니다
  • 완전히 자동적인 감기, 청초한 선 배열, 부분적으로 덮기의 높은 생산 효율성, 낮은것 노동



신청:

  • 개인용 컴퓨터
  • 엇바꾸기 전력 공급, 접합기 및 UPS
  • 컴퓨터 제품
  • DVD
  • LED 전력 공급
  • LCD 텔레비젼 & 감시자 전시 수전반
  • 소비자 전기 제품 & 배터리 충전기, 인쇄공



주: 유효하 주문을 받아서 만들어집니다
