홈 /제품 소개/공통 모드 초 크/로에스 250V 수평선상 SMD 필터 공통 모드 초우크

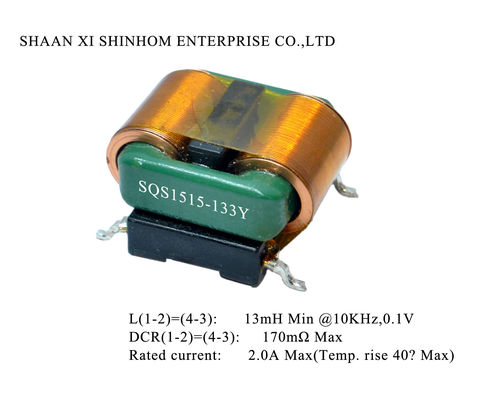

로에스 250V 수평선상 SMD 필터 공통 모드 초우크

교섭
MOQ
negotiable
가격
RoHS 250V Horizontal SMD Filters Common Mode Choke
풍모 갤러리 제품 설명 지금 얘기해
풍모
제품 사양
설치: SMD
형태: 공통 모드 초우크
핵심: 아철산염 공동 정사각형
커스텀: 예
권취 프로세스: 수평한
작동 온도: +105oC에게 -25oC
강조하다:

SMD는 공통 모드 초우크를 필터링합니다

,

250V 공통 모드 초우크

,

수평선상 공통 모드 초우크
기본 정보
원래 장소: 중국
브랜드 이름: Shinhom
인증: RoHS
모델 번호: SQS1515
결제 및 배송 조건
포장 세부 사항: 통
배달 시간: 4~8 주
지불 조건: 전신환
공급 능력: 1000000/MONTH
제품 설명

고주파 초크, 평선 인덕터들,고 전류 공통 모드 초우크 코일, SMD 인덕터, SMD 필터





특징 :

  • L(1-2)=(4-3) : 13mH 민 @1.0KHz,0.25V
  • DCR(1-2)=(4-3) : 170mΩ 맥스
  • 정격 전류 : 2.0A 맥스 (임시. 40C 맥스를 상승시키세요)
  • 정격 전압 : 250V 맥스
  • 하이포트 : 1500Vac,3mA,3S 코일이 감깁니다
  • 작동 온도 : -25C 내지 +105C
  • 저장 온도 : -25C 내지 +85C
  • EMI 억제는 우수합니다
  • 다음을 대체 EE16,EE19,EE25,EF16,EF20,EF25,UU10.5, UU16, 환상면 동상 모드 인덕터들
  • 평선의 고주파 표피 효과와 함께, 단위 전류 밀도는 동선과 양이 동일 조건 하에 더 작은 0.5-1.0 시간일 라운드의 1.5-2 번 도달할 수 있는고 전류, 작은 프로필, 고효율
  • 단지 한때 레이어 권선, 방열의 완전한 효율 주위에, 온도 계수를 낮추시오 그러면 온도 상승은 매우 환상면의 인덕터 보다 낮습니다
  • 권회간 용량은 토로이달 코어보다 작고, 높은 절연 강도와 높은 신뢰도입니다
  • 단일 위상 와인딩이 이로써 극적으로 표유 용량을 감소시킵니다



애플리케이션 :

  • LCD 텔레비전 & 모니터는 파워 보드를 드러냅니다
  • 소비자 전기적 산물과 배터리 충전기, 프린터
  • 개인용 컴퓨터
  • 스위치 전원, 어댑터와 UPS
  • 컴퓨터 제품
  • LED 전원 공급기



전기적 매개 변수

상술 인덕턴스
민
1KHZ 0.25V		 경향(A)
맥스
SQS1515 >13mH 2.0

SQS1515

 >15mH 1.5
SQS1515 >20mH 1.2
SQS1515 >25mH 1.2
SQS1515 >15mH 1.5
SQS1515 >20mH 1.2
SQS1515 >25mH 1.2





측정기



     로에스 250V 수평선상 SMD 필터 공통 모드 초우크 0





      로에스 250V 수평선상 SMD 필터 공통 모드 초우크 1





      로에스 250V 수평선상 SMD 필터 공통 모드 초우크 2



기록 : 쿠스토미즈드는 이용 가능합니다

로에스 250V 수평선상 SMD 필터 공통 모드 초우크 3
