홈 /제품 소개/공통 모드 초 크/정확한 AC 전류 측정을 위한 1A ~ 500kA 범위 및 ±0.2% 선형성을 갖춘 고정밀 Rogowski 코일

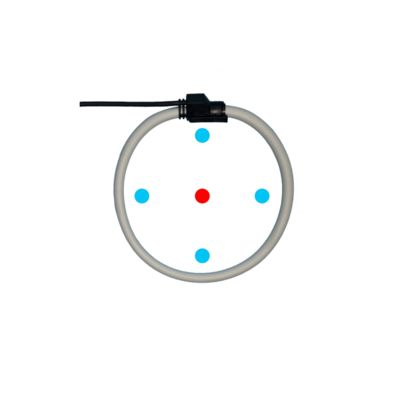

정확한 AC 전류 측정을 위한 1A ~ 500kA 범위 및 ±0.2% 선형성을 갖춘 고정밀 Rogowski 코일

선형성
MOQ
High Precision Rogowski Coil with 1A to 500kA Range and ±0.2% Linearity for Accurate AC Current Measurement
풍모 갤러리 제품 설명 지금 얘기해
풍모
제품 사양
현재 범위: 1A ~ 500KA
정확성: <0.5% (교정)
선형성: 독서의 ± 0.2%
대역폭: 1Hz ~ 100kHz (-3dB)
작동 온도: -40 ° C ~ +80 ° C
강조하다:

1A ~ 500kA 범위 Rogowski 코일

,

<0.5% 정확도 Rogowski 코일

,

±0.2% 선형성 Rogowski 코일
기본 정보
원래 장소: 중국
브랜드 이름: SHINHOM
인증: RoHS
모델 번호: SRC 데이터 시트 Flex Rogowski 코일
문서: SRC datasheet Flex Rogowski...l_.pdf
결제 및 배송 조건
배달 시간: 2 ~ 8 주
지불 조건: l/c, t/t
제품 설명
고급 AC 전류 측정을 위한 높은 민감성 유연한 Rogowski 코일
1A에서 500kA까지의 정밀한 AC 전류 측정을 위한 고급 유연 전류 변환기인 고민성 유연 로고프스키 코일 (SRC 시리즈) 을 발견하세요.,그리고 안전 작동. 전력 모니터링, 하모닉 분석, DC 파동 측정에 이상적입니다.
주요 특징 및 이점
  • 높은 정밀도와 넓은 동적 범위:± 0.2%의 우수한 선형성으로 1A에서 100kA (최대 500kA까지) 까지의 정확한 AC 전류 측정을 달성합니다. 캘리브레이트 버전은 <0.5%의 놀라운 정확도를 제공합니다.
  • 초유연하고 침투적이지 않습니다.우리의 유연한 전류 변압기는 좁은 공간에서 크고 어색하거나 고정된 전도기 (버스 막대기, 케이블) 를 쉽게 감싸고 있습니다.그것의 12mm 얇은 코일 섹션과 가벼운 디자인은 케이블 묶음으로 설치가 간단합니다.
  • 본질적으로 안전하고 견고합니다.전통적인 CT 와는 달리, 열전 이차 회로 의 위험 은 없다. 큰 과류 나 단회로 로도 포화 되지 않는다.CAT III 1000V / CAT IV 600V를 위해 지정되어 있으며 까다로운 환경에 설계되었습니다..
  • 광대역 성능:1Hz에서 100kHz (-3dB) 의 넓은 대역폭으로 배터리 충전 시스템과 같은 응용 프로그램에서 하모닉, 트랜지전 및 DC 파동 측정 분석에 적합합니다.
  • 통합 차단:내부 방패는 외부 자기장의 간섭을 거부함으로써 안정적인 측정을 보장하며 낮은 원전류에서도 정확도를 향상시킵니다.
  • 플러그 앤 플레이 호환성:이 로고프스키 코일은 외부 로고프스키 코일 통합 장치 없이 우리의 DIN-RAIL 및 패널 미터에 직접 연결될 수 있습니다.
기술 사양 (SRC 시리즈)
매개 변수 SRC-50 SRC-100 SRC-150
코일 길이 180mm 380mm 555mm
창 크기 (지름 B) 50mm 100mm 150mm
코일 저항 255 Ω (±10%) 375 Ω (±10%) 540 Ω (±10%)
출력 비율 (@50Hz) 정렬: 333mV/kA
정렬되지 않은: 360mV/kA		 정렬: 333mV/kA
정렬되지 않은: 360mV/kA		 정렬: 333mV/kA
정렬되지 않은: 360mV/kA
정확성 (@ 25°C) 캘리브레이트: < 0.5%
정렬되지 않은: < 5%		 캘리브레이트: < 0.5%
정렬되지 않은: < 5%		 캘리브레이트: < 0.5%
정렬되지 않은: < 5%
최대 측정 전류 500kA 500kA 500kA
대역폭 1 Hz - 100 kHz (-3dB) 1 Hz - 100 kHz (-3dB) 1 Hz - 100 kHz (-3dB)
단계 오류 ≤ 0.5° ≤ 0.5° ≤ 0.5°
납 케이블 길이 2m (표준, 최대 20m까지 사용자 정의) 2m (표준, 최대 20m까지 사용자 정의) 2m (표준, 최대 20m까지 사용자 정의)
작동 온도 -40°C ~ +80°C -40°C ~ +80°C -40°C ~ +80°C
일반 사양
  • 선형성: 측정의 ±0.2%
  • 위치 오류: 최대 ±1%
  • 제로 드리프트 (OA에서 출력): ≤ 0.05mV
  • 안전 표준: CE 표시, EN 61010-1:2010 (LVD) 및 EN 61326-1:2013 (EMC) 에 적합
  • 격리 전압: 코일: 2000V; 신호 케이블: 1000V
  • 재료: 불 retardant 열 플라스틱 고무 (UL 94 V-0)
전형적 사용법
  • 전력 품질 분석기 및 AC 전류 측정 장치
  • 에너지 관리 및 전력 모니터링 시스템
  • 하모닉 및 트랜시언트 분석
  • 배터리 및 UPS 시스템에서 DC 리플 측정
  • 실험실 기기 및 휴대용 계측기
  • 모터 드라이브 및 변주 주파수 드라이브 (VFD) 전류 모니터링
왜 우리 를 선택 합니까?
전문 전자 부품 수출업체로서, 우리는 제품의 품질을 보장하고, 기술 지원을 제공하고, 신뢰할 수 있는 글로벌 배송을 보장합니다.경쟁 가격 제안 및 데이터 시트를 위해 오늘 저희에게 연락하십시오..
