Name: 3,3mH ~ 100mH 인덕턴스 및 2.5A 고 펄스 처리 능력의 컴팩트 일반 모드 질식
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: LFUR17
Availability: InStock

풍모 갤러리 제품 설명 지금 얘기해

풍모

제품 사양

강조하다:

3.3 mH ~ 100 mH 공통 모드 초크

2.5 A EMI 필터

고 펄스 처리 능력 RFI 필터

기본 정보

원래 장소: 중국

브랜드 이름: SHINHOM

인증: RoHS

모델 번호: LFUR17

문서: LFUR17_-.pdf

결제 및 배송 조건

배달 시간: 2 ~ 8 주

지불 조건: 신용장, 티/티

갤러리

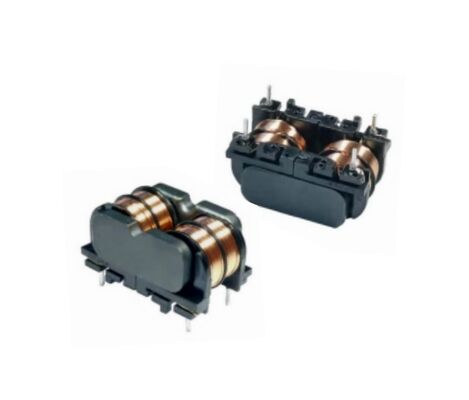

3,3mH ~ 100mH 인덕턴스 및 2.5A 고 펄스 처리 능력의 컴팩트 일반 모드 질식

제품 설명

전력 라인 노이즈 필터링을 위한 고성능 콤팩트 일반 모드 질식기

TheLFUR17 시리즈고성능의 제품군입니다.일반 모드 스코크효율적인 노이즈 감축과 안정적인 인덕턴스를 필요로 하는 차세대 전력 전자제품용으로 설계되었습니다.EMI 필터,RFI 필터, 그리고LC 소음 억제 필터, LFUR17 시리즈는 다양한 스위치 전원 공급 장치 및 소비자 전자 장치에 대한 우수한 전기 성능으로 컴팩트한 형태 요소를 제공합니다.

최적화된 자기 중심 물질로 설계된 LFUR17 시리즈는높은 인덕턴스, 낮은 저항, 과도한 전력 손실 없이 필터링 효율을 향상시킬 수 있습니다. 구성 요소는 높은 펄스 처리 능력을 지원하고 업계에서 선도적인 인덕턴스 / 전류 비율을 갖추고 있습니다.광범위한 주파수 스펙트럼에서 일반적인 모드 소음을 안정적으로 억제하는 것.

이 목구멍은물결 용접, 조립이 쉽고 일관된 열 안정성을 제공합니다.3.3mH ~ 100mH, 낮은 DCR 및 IDC 등급2.5A, LFUR17 시리즈는 AC / DC 변환기, LED 밸러스트, 충전기, 어댑터 및 기타 컴팩트 스위치 전력 시스템에 탁월한 성능을 제공합니다.

주요 특징

높은 인덕턴스 & 낮은 DCR강력한 노이즈 완화를 보장하고 스위치 회로에서 전력 손실을 최소화합니다.
높은 펄스 처리 능력동적 부하 조건에서 작동하는 전력 변환기에 적합합니다.
LC 노이즈 소멸을 위해 최적화우수한 EMC 성능을 위해 EMI 필터와 RFI 필터에서 원활하게 작동합니다.
산업 선도적 인 인덕턴스 / 전류 비율광대역 주파수 범위에서 안정적인 임피던스 특성
콤팩트하고 SMD 친화적인 구조파동 용접 및 대용량 자동 조립을 위해 설계되었습니다.
신뢰성 있는 온도 성능작동 온도: -40°C ~ +85°C 최악의 조건에서 125°C를 초과하지 않는 것이 좋습니다.

전기 사양 (25 °C)

부문 번호	인덕턴스 (mH)	DCR 최대 (mΩ)	IDC 최대 (A)	시험 상태
LFUR17-332Y	3.3mH	120mΩ	2.5A	1kHz, 0.25V
LFUR17-103Y	10mH	312mΩ	1.65A	1kHz, 0.25V
LFUR17-153Y	15mH	520mΩ	1.32A	1kHz, 0.25V
LFUR17-273Y	27mH	1000mΩ	0.92A	1kHz, 0.25V
LFUR17-393Y	39mH	1450mΩ	0.85A	1kHz, 0.25V
LFUR17-473Y	47mH	1650mΩ	0.75A	1kHz, 0.25V
LFUR17-683Y	68mH	1950mΩ	0.62A	1kHz, 0.25V
LFUR17-783Y	78mH	2500mΩ	0.58A	1kHz, 0.25V
LFUR17-104Y	100mH	3500mΩ	0.45A	1kHz, 0.25V

기술 및 물리적 특성

크기: 25.0 × 18.8 × 13.5 mm (표범 패키지)
시험 조건: 1 kHz, 0.25 V (HP4284A 표준)
다이렉트릭 저항 전압: 1500 VAC (50/60 Hz, 3 mA, 2초, 코어까지 와일링) 2500 VAC (50/60 Hz, 3 mA, 2초, 와일링까지 와일링)
작동 온도: -40°C ~ +85°C
보관 온도: -20°C ~ +60°C
고객 맞춤형 설계 가능

일반 모드 임페던스

LFUR17 시리즈의 주파수 반응 곡선은 선도 소음을 억제하는 데 적합한 강력한 임피던스 피크를 나타냅니다.0.1 MHz - 10 MHz전원 공급을 전환하고 EMC 규정을 준수하는 데 이상적입니다.
