홈 /제품 소개/현재 감 변압기/낮은 DCR 및 UL 단열 표준으로 EMI 필터링을 위한 높은 인덕턴스 공통 모드 인덕터

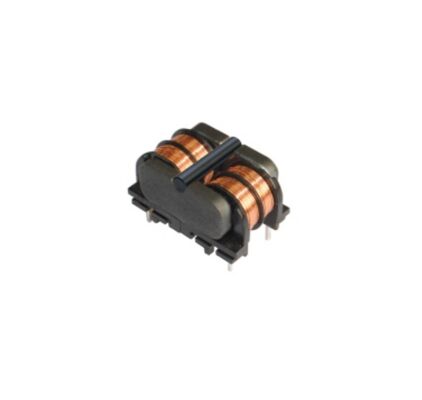

낮은 DCR 및 UL 단열 표준으로 EMI 필터링을 위한 높은 인덕턴스 공통 모드 인덕터

5000
MOQ
High Inductance Common Mode Inductor with Low DCR and UL Insulation Standards for EMI Filtering
풍모 갤러리 제품 설명 지금 얘기해
풍모
제품 사양
강조하다:

높은 인덕턴스 일반 모드 인덕터

,

낮은 DCR 차동 모드 인덕터

,

UL 절연 표준 EMI 필터 인덕터
기본 정보
원래 장소: 중국
브랜드 이름: SHINHOM
인증: RoHS
모델 번호: LFUR17A
문서: LFUR17A_.pdf
결제 및 배송 조건
배달 시간: 2 ~ 8 주
지불 조건: 신용장, 티/티
제품 설명
전력 라인 노이즈 필터링을 위한 높은 신뢰성, 높은 인덕턴스 공통 및 차원 모드 인덕터
제품 세부 정보
TheLFUR17A 시리즈고성능의 제품군입니다.일반 모드 인덕터그리고차차 모드 억제 인덕터, 현대 전력 전자 장치에 특별한 소음 완화를 제공하기 위해 설계되었습니다.EMI 필터,RFI 필터, 그리고높은 인덕턴스 전력 라인 노이즈 필터이 시리즈는 최적화된 인덕턴스, 낮은 DCR 및 컴팩트 PCB 마운트 디자인에서 신뢰할 수있는 성능을 제공합니다.
충족하도록 설계되었습니다.UL 단열 표준미국 조명 안전 요구 사항에 따라 LFUR17A 시리즈는 고효율 SMPS, LED 드라이버, CCFL 백라이트, 오프라인 스위칭 전력 시스템 및 전력 도구에 이상적입니다.이 인덕터들은 낮은 저항으로 우수한 차차 모드 인덕턴스를 제공합니다., 소음 환경과 변동적인 지상 조건에서 안정적인 작동을 가능하게합니다.
인덕턴스 값은3.3mH ~ 100mH, DCR은0.21 Ω, 그리고 현재 등급은2.5A, LFUR17A 시리즈는 밀집 PCB 레이아웃에 적합한 컴팩트 크기를 유지하면서 강력한 EMI / RFI 억제를 보장합니다.
주요 특징
  • UL 단열 요구 사항을 충족하도록 설계되었습니다.
    까다로운 조명 및 전력 애플리케이션에 대한 안전과 신뢰성을 보장합니다.
  • 일반 및 차분 모드 소음 억제
    높은 주파수 및 낮은 주파수 간섭에 대한 필터링 효율성 향상
  • 낮은 저항으로 높은 인덕턴스
    전력망 소음 필터링을 위해 최적화되어 있어
  • 컴팩트 PCB 발자국
    고밀도 전원 공급 및 조명 시스템에 적합한 공간 효율적인 설계
  • 열 스트레스 하에서 안정적인 성능
    작동 온도는-40°C ~ +125°C.
  • 높은 분산 인덕턴스 (Lstray)
    향상된 차차 모드 저하를 지원합니다.
  • 광범위한 응용 분야
    소비자용과 산업용 전력전자용에 이상적입니다.
전기적 특성 @ 25 °C
부문 번호 인덕턴스 (mH) Lstray (μH) 타입 DCR (Ω) 최대 IDC (A) 최대
LFUR17A-332Y3.3900.212.50
LFUR17A-103Y104500.321.65
LFUR17A-153Y157950.521.32
LFUR17A-273Y2714800.950.92
LFUR17A-333Y3316801.010.88
LFUR17A-393Y3921001.600.85
LFUR17A-473Y4727001.670.75
LFUR17A-683Y6835002.380.62
LFUR17A-783Y7841002.570.58
LFUR17A-104Y10057703.870.50
기술 정보 및 물리적 특성
  • 차원:25.0 * 18.8 * 16.5 mm (최다)
  • 핀 레이아웃:4핀 횡단 구멍
  • 패드 레이아웃:안정적인 PCB 용접에 최적화
  • 인덕턴스 테스트:10kHz, 0.05V (HP4284A)
  • 전기 시험 조건:25°C, 33% RH (다른 사항이 없는 한)
  • 온도 상승 한계:최대 55°C
  • 작동 온도:-40°C ~ +125°C
  • 주변 온도:-40°C ~ +85°C
  • 하이 포트:
    • 1500 VAC / 50 Hz / 1 mA / 2 s (코어로 윙)
    • 2500 VAC / 50 Hz / 3 mA / 2 s (회전에서 회전)
  • 사용자 지정 디자인 사용 가능
신청서
  • 전기 도구 및 산업 장비
    소란한 스위치 환경에서 EMC 안정성을 향상시킵니다.
  • LED 및 CCFL 조명 시스템
    높은 주파수 조명 회로에 대한 신뢰할 수있는 소음 억제.
  • 전자 밸러스트
    안정적이고 반짝이 없는 조명 성능을 보장합니다.
  • 오프라인 전환 전원 공급 장치
    어댑터, 충전기, SMPS 및 컴팩트 전원 모듈에 이상적입니다.
  • 불안정한 펀딩을 가진 장치
    일반 모드와 차차 모드 소음을 효과적으로 필터합니다.
  • 전력 라인 입력 및 출력 필터링
    배출량을 줄이고 EMC 표준을 준수하는 것을 향상시킵니다.
