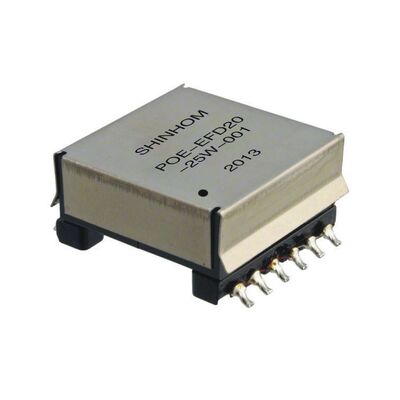

고효율 150W POE 평면 트랜스포머, 36V-57V 입력과 200kHz - 700kHz 스위치 주파수

고효율 로우 프로파일 플랫 POE 순방향 컨버터 변압기는 소형, 고밀도 PoE 전력 애플리케이션용으로 설계된 특수 목적 POE 변압기입니다. Flat POE 순방향 컨버터 변압기로 설계된 이 제품은 넓은 입력 범위(36V-57V)와 최대 150W 전력 등급을 지원하여 IP 전화, 감시 카메라, 무선 AP 및 IoT 장치를 포함하여 공간이 제한된 시스템에서 안정적인 절연 전력 변환을 제공합니다. 이 제품은 RoHS를 준수하며 최대 1500VDC의 강화 절연을 지원합니다.

• 전력 범위 및 입력:최대 지원150W공칭 입력 전압 포함36V -57V, PoE 전원 아키텍처에 최적화되었습니다.
• 순방향 변환기 토폴로지:높은 변환 효율과 안정적인 출력을 위해 순방향 컨버터 아키텍처(하프/풀 브리지 및 액티브 클램프 옵션 포함)에 최적화되었습니다.
• 고주파 작동:사이에서 최적화된 스위칭 주파수200kHz~700kHz, 소형 자기 및 고밀도 설계가 가능하며 현대 전력 시스템을 위한 신뢰할 수 있는 고주파 변압기 선택입니다.
• 로우 프로파일 디자인:초저 프로파일10.5mm(조정 가능)얇은 SMD 어셈블리 및 타이트 보드 설계를 위한 높이입니다.
• 높은 절연 및 온도 범위:절연 등급1500VDC그리고 넓은 작동/보관 온도-40°C ~ +125°C강력한 현장 성능을 위해.
• 규정 준수 및 재료:무연, RoHS 준수; Sn-0.7Cu로 종단 처리 완료. 선택된 변형은 해당되는 경우 IEC60950 준수를 인용합니다.
• 응용 분야의 다양성:PoE 전력 공급을 위한 POE 변압기로 특별히 설계된 이 제품은 감시 카메라, IP 전화, 무선 액세스 포인트 및 기타 PoE 기반 IoT/에지 장치에 이상적입니다.

• 토폴로지:순방향 컨버터(하프/풀 브리지 및 액티브 클램프 토폴로지 지원)
• 스위칭 주파수:200kHz - 700kHz(최적화).
• 절연 전압:1500 VDC(데이터시트에 표시된 일반적인 Hi-Pot 테스트 조건).
• 작동 온도:-40°C ~ +125°C(자체 온도 상승 포함)
• 윤곽:로우 프로파일,최대 10.5mm(일부 패키지 변형에서는 조정 가능)

• 힘:모델에 따라 50W-150W 등급; PoE 전력단에 일반적으로 사용되는 120W/150W 구성입니다.
• 일반적인 회전수/인덕턴스/DCR:정확한 설계 일치를 위해 여러 부품별 권선 및 OCL/LK 값이 제품 데이터시트에 제공됩니다(부품 번호 POE-TP65-116 ~ POE-TP65-130은 데이터시트 표 참조). 설계자는 컨버터 토폴로지에 대한 목표 권선비 및 누설 인덕턴스와 일치하는 부품 번호를 선택해야 합니다.

• PoE 전원 시스템:중앙 집중식 PoE 전원 공급 장치, 미드스팬 및 PoE 인젝터.
• 감시:로우 프로파일 및 격리가 필요한 IP 카메라 및 PTZ 모듈에 전원을 공급합니다.
• 엔터프라이즈 네트워킹:안정적인 절연 전원이 필요한 무선 AP 및 VoIP/IP 전화.
• IoT 및 엣지 장치:소형 센서 및 게이트웨이 장치용 로우 프로파일 전원 모듈입니다.

• 최신 PoE 토폴로지에 최적화됨 - 컴팩트한 고주파 자기가 PCB 면적을 줄이고 열 특성을 향상시킵니다.
• 견고한 절연과 넓은 온도 범위는 산업 및 상업용 배포에서 현장 신뢰성을 보장합니다.
• 다양한 부품 변형 및 권선 옵션을 통해 설계자는 최대 성능을 위해 권선비, 누설 인덕턴스 및 DCR을 순방향 컨버터 설계에 일치시킬 수 있습니다.

부품 선택의 경우 정확한 회전수, OCL, LK, DCR 및 부품 번호별 하이팟 값에 대한 데이터시트 표(POE-TP65 시리즈)를 참조하세요. PCB 레이아웃 및 패드 설계를 지원하기 위해 예제 시리즈 항목 및 기계적 설치 공간이 데이터시트에 표시되어 있습니다.

순방향 컨버터 또는 활성 클램프 회로에 통합할 때 과도 및 조절 목표를 충족하기 위해 누설 인덕턴스와 권선비 요구 사항을 확인하십시오.
