2kHz – 500kHz 작동 주파수 및 PCB 보호 회로용 3500VDC 내전압 시험을 거친 고주파 전류 변압기

1000
MOQ

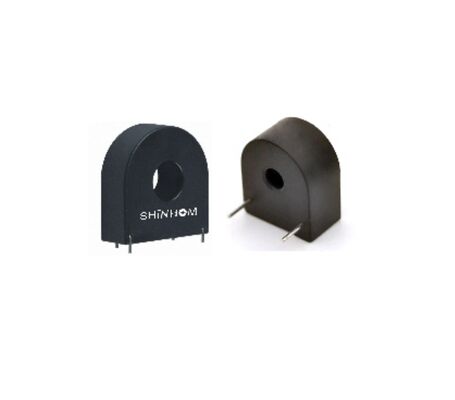

High Frequency Current Transformer with 2kHz – 500kHz Operating Frequency and 3500VDC Hi-Pot Tested for PCB Protection Circuits
풍모 갤러리 제품 설명 지금 얘기해
풍모
제품 사양
작동 주파수 :: 2kHz~500kHz
단열재 :: 높은 절연 설계, 3500VDC에서 Hi-Pot 테스트 완료
저장 온도 :: +80' Ｃ에 대한 -30' Ｃ
심 자재 :: 페라이트 코어
증가하는 타입 :: 스루홀, PCB 실장
정격 입력 전류:: 25A ~ 50A
정격 출력 전류 :: 25~500mA
디자인을 사용자 정의하십시오:: OEM/ODM 사용 가능, 권선비 및 출력 전류 사용자 정의 가능
강조하다:

2kHz – 500kHz 고주파 변류기

,

3500VDC 내전압 시험을 거친 스루 홀 전류 변압기

,

페라이트 코어 PCB 마운트 전류 변압기
기본 정보
원래 장소: 중국
브랜드 이름: SHINHOM
인증: RoHS
모델 번호: ACST010F/FH
문서: ACST010F-FH series_.pdf
결제 및 배송 조건
배달 시간: 2 ~ 8 주
지불 조건: 신용장, 티/티
제품 설명
PCB 보호 회로에 대한 구멍을 통해 높은 신뢰성 높은 주파수 전류 트랜스포머
ACST010F/FH 시리즈는 높은 성능고주파 전류 트랜스포머정확한 펄스 전류 탐지 및 스위치 전원 공급 애플리케이션에서 회로 보호를 위해 설계되었습니다.구멍 전류 변압기를 통해직접 PCB 장착을 위해 최적화되어 안정적인 전기 성능을 보장하고 고주파 전자 시스템에 쉽게 통합됩니다.
페리트 핵과 방화 retardant PBT 하우징으로 설계된 ACST010F/FH 시리즈는 2kHz에서 500kHz까지 광범위한 운영 주파수 범위에서 신뢰할 수있는 신호 변환을 제공합니다.그 견고한 단열 구조와 높은 다이 일렉트릭 강도는 신뢰성있는PCB 마운트 전류 트랜스포머까다로운 산업환경에 적합합니다.
주요 특징
  • 펄스 전류 검출에 최적화된 고주파 전류 변압기
  • 직접 PCB 장착 및 안전한 설치를 위한 구멍 설계
  • 페리트 코어 구조는 높은 주파수에서 안정적인 성능을 보장합니다.
  • 다양한 전류 감지 요구 사항을 지원하기 위해 넓은 회전 비율 옵션
  • 3500VDC까지의 하이-포트 등급으로 높은 다이렉트릭 강도
  • 더 높은 신뢰성을 위해 에팟시 樹脂 포팅으로 화염 retardant PBT 케이스
전기 특성
(모델에 따라)
회전 비율 150 대 1:2000
가등식 입력 전류 25A ~ 50A
가등식 출력 전류 25mA ~ 500mA
하이-포트 (Vdc) 3500VDC
작업 주파수 범위 2kHz - 500kHz
환경 사양
작동 온도 -20°C ~ +70°C
저장 온도 -30°C ~ +80°C
신청서
  • 전원 공급 회로 전환 보호
  • 고주파 펄스 전류 탐지
  • PCB 기반 전력 제어 시스템
  • 산업용 전력전자
  • 임베디드 전류 모니터링 모듈
왜 ACST010F/FH 시리즈를 선택합니까?
ACST010F/FH 시리즈는 컴팩트한 구조, 넓은 주파수 반응 및 높은 단열 신뢰성을 결합하여전류 변압기현대 고주파 전자 설계에 대한 솔루션입니다. 구멍 PCB 장착 구성은 장기 안정성을 보장합니다.여러 회전 비율 옵션은 다양한 전류 감지 응용 프로그램에 유연성을 제공합니다.
