50kHz ~ 500kHz PCB 전력 모니터링용 고정밀 15A 1차 전류 60mH 2차 인덕턴스 전류 감지 변압기

5000
MOQ

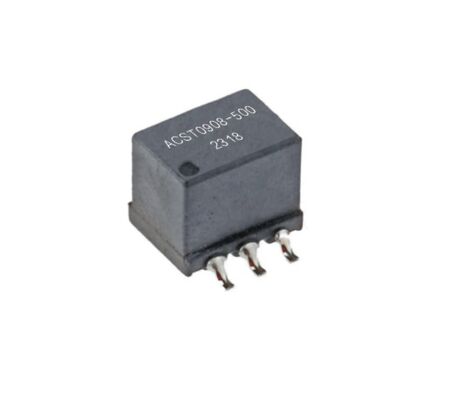

High-Accuracy 15A Primary Current 60 mH Secondary Inductance Current Sense Transformer for 50 kHz to 500 kHz PCB Power Monitoring
풍모 갤러리 제품 설명 지금 얘기해
풍모
제품 사양
강조하다:

15A 1차 전류 전류 감지 변압기

,

60 mH 2차 인덕턴스 AC 전류 센서

,

50 kHz ~ 500 kHz PCB 장착 전류 변압기
기본 정보
원래 장소: 중국
브랜드 이름: SHINHOM
인증: RoHS
모델 번호: ACST0908
문서: ACST0908 Series_.pdf
결제 및 배송 조건
배달 시간: 2 ~ 8 주
지불 조건: 신용장, 티/티
제품 설명
PCB 전력 모니터링을 위한 고정도 컴팩트 전류 감지 트랜스포머
TheACST0908 시리즈고성능 제품군입니다.전류 감각 변압기현대 전력전자에서 정밀한 AC 전류 모니터링을 위해 설계되었습니다.PCB 장착 용도이 콤팩트 트랜스포머는 안정적인 회전 비율, 낮은 DCR 및 강력한 격리 성능을 제공하여 스위치 모드 전원 공급 장치, 모터 제어 회로, 조명 시스템,산업 자동화 장비.
1차 전류 등급15A, 그리고 2차 인덕턴스 최대60mH, ACST0908 시리즈는 광범위한 주파수 범위에서 신뢰할 수있는 작업을 제공합니다50kHz에서 500kHz까지각 모델은 다양한 부하 조건 하에서 일관된 출력 정확성과 우수한 열 안정성을 보장하기 위해 최적화된 구조를 갖추고 있습니다.
선진화 사업의 일환으로AC 전류 센서전력 모니터링 및 피드백 루프에서 사용되는 ACST0908 시리즈는 엔지니어들이 미션 크리티컬 AC 시스템에서 향상된 효율성, 안전성 및 통제를 달성하는 데 도움이됩니다.
주요 특징
  • RoHS 준수 건축
    현대 전자 조립에 적합한 환경 안전 물질을 보장합니다.
  • 정확한 턴 비율 옵션
    사용 가능1:50,1:100, 그리고1:200유연한 시스템 설계를 위한 구성
  • 고주파 작동
    이상적인 응용 프로그램50kHz에서 500kHz까지, 효율적인 SMPS 및 모터 드라이브 피드백을 지원합니다.
  • PCB 마운트 컴팩트 패키지
    작은 발자국 설계 자동 리플로우 용접과 호환됩니다.
  • 강한 전기 격리
    견딜 수 있어요12kV일차 및 부차 롤링 사이의 격리 전압.
  • 낮은 원저항성
    그냥7mΩ, 높은 전류 경로에서 전력 손실을 최소화합니다.
  • 극단적 인 온도 에서 신뢰 할 수 있다
    공중에서 작동하는 범위:-40°C ~ +150°C
    보관:-40°C ~ +125°C
전기적 특성 @ 25 °C
부문 번호 회전 비율 세컨트 인덕텐스 (mH) 미니 (10 kHz, 0.1 V) DCR 최대 (원자 / 중등) 격리 전압 (kV) 1 ቮ트 / 1 A 인 (Ω) 에 대한 종료 저항
ACST0908-500 1:50 3.8 70.0mΩ / 0.5 Ω 12kV 50 Ω
ACST0908-101 1:100 14.8 70.0mΩ / 3.2 Ω 12kV 100 Ω
ACST0908-201 1:200 60.0 70.0mΩ / 6.6 Ω 12kV 200 Ω
물리적 특성 및 윙링 정보
  • 차원:10.8 × 9.0 × 8.2mm
  • 핑 피치20.54mm
  • 표면 장착 용이성 패키지
  • 제안된 토지 패턴:6.38 mm × 11.8 mm 레이아웃
  • 기본 핀:1-2-5-6
  • 2차 핀:3~4
신청서
  • 항공기 및 항공우주 장비
    미션 크리티컬 AC 시스템의 정밀 모니터링
  • 수중 및 해상 장비
    어려운 환경에서도 안정적인 전류 감지
  • 발전소 제어 시스템
  • 운송장치
    기차, 배, 자동차 전력 모듈
  • LED/CCFL 조명 장비
    고주파 드라이버 회로에서 피드백 측정
  • 모터 제어 및 산업 자동화
  • 데이터 처리 장비
    서버 전원 공급 장치, 고효율 DC/AC 변환기
  • 재난 예방 및 안전 모니터링 시스템
