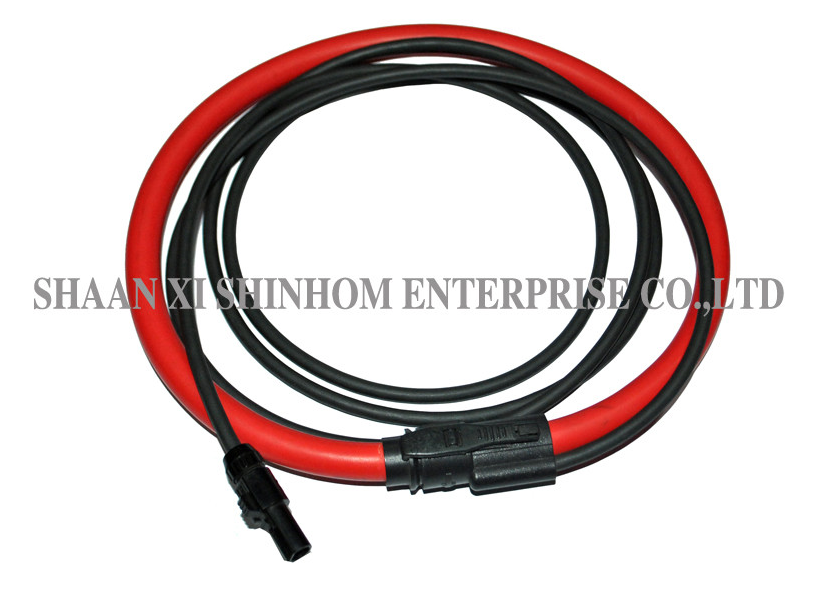

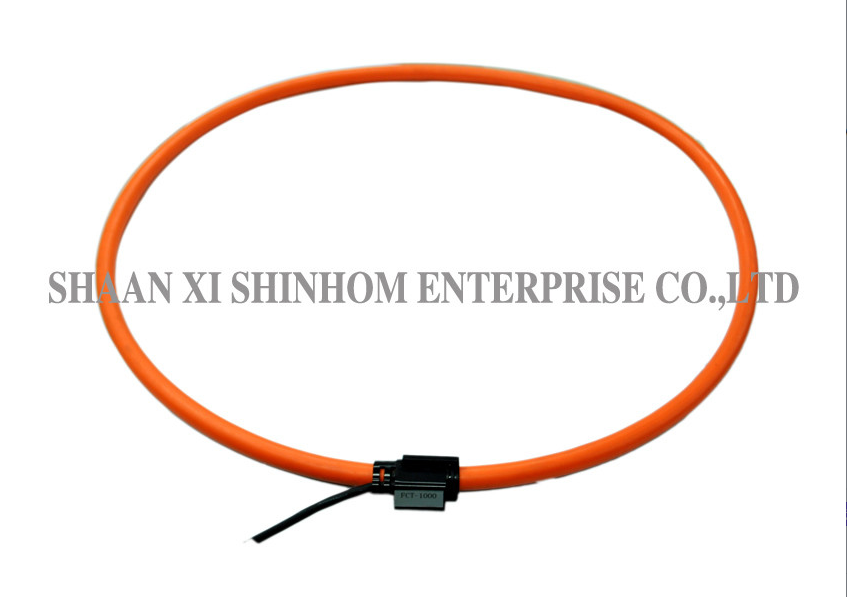

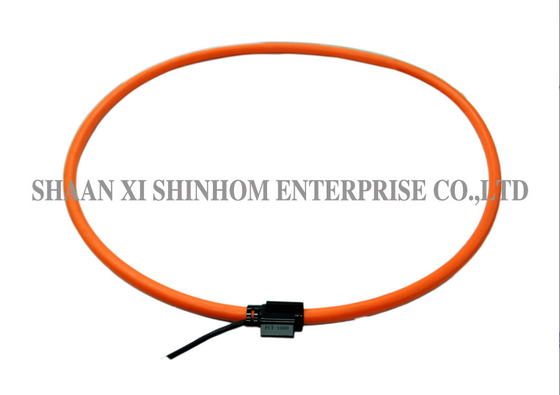

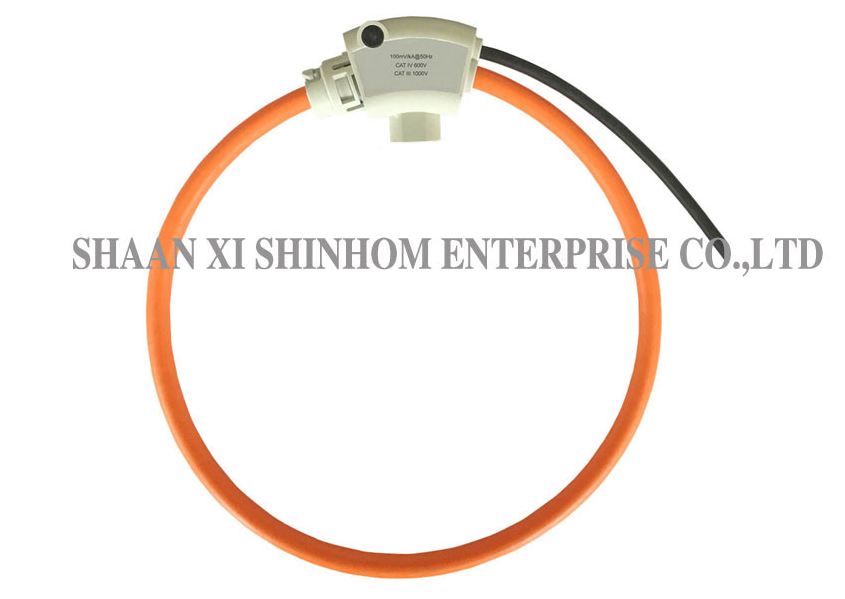

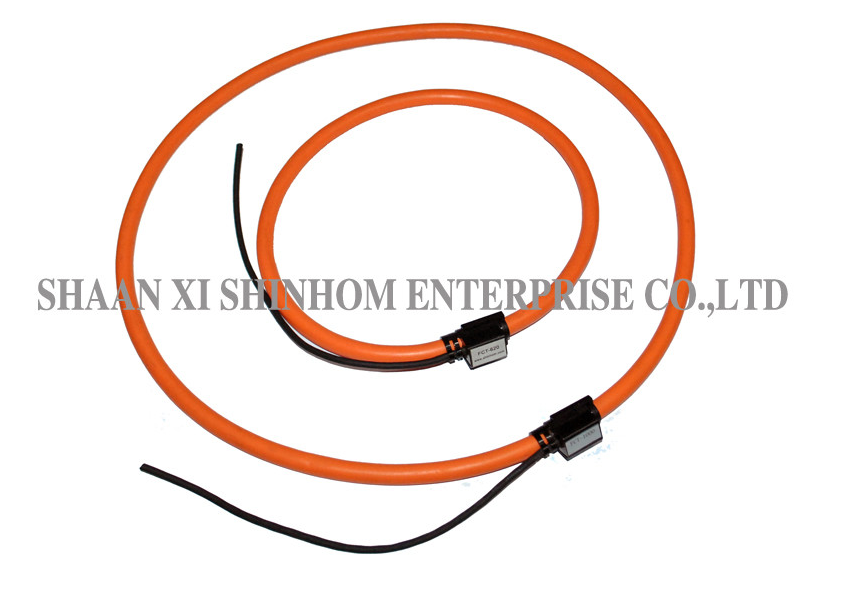

이 유연한 Rogowski 코일 전류 변압기는 영구 설치용으로 설계된 AC 전류 센서입니다. 얇고 유연하며 스냅온 방식의 Rogowski 감지 코일과 신호 컨디셔너를 결합하여 정확한 True RMS 전류 측정을 제공합니다. 이 제품은 높은 선형성과 넓은 동적 범위를 제공합니다. 유연한 분할 코어 설계로 회로를 차단하지 않고 신속하게 설치할 수 있으며, 크거나 불규칙한 모양의 도체에도 적응합니다. 이차 개방 회로 위험이 없으며, 강력한 과부하 방지 기능을 갖추고 있습니다. 비침습적 측정으로 주 회로에서 전력을 끌어오지 않습니다. 이 센서는 코일 내부의 도체 위치에 관계없이 우수한 측정 일관성을 제공하며, 외부 전류 간섭에 대한 탁월한 거부 능력을 갖추고 있습니다. 고전류 모니터링, 전력 품질 모니터링, 고조파 분석, 전력 모니터링 및 계전기 보호에 널리 사용됩니다.
특징
응용 분야
사양
| 트랜스듀서 | ||
| 코일 길이: | 210/350/420/510/600/800mm | |
| 내부 직경: | 60/103/125/155/180/245mm (±10%) | |
| 코일 단면: | 6.5±0.2 mm/8±0.2 mm/10±0.2 mm | |
| 고정: | 베이요닛 홀더 | |
| 재질: | 열가소성 수지 UL94-V0 | |
| 코일: 검정, 빨강, 노랑, 파랑 (다른 색상은 맞춤 제작 가능) | ||
| 색상: | 마감 장치: 검정 | |
| 연결 케이블 | ||
| 유형: | 케이블 (3선 터미널 포함) | |
| 케이블 + BNC/오실로스코프 인터페이스 | ||
| 길이: | 3000mm (표준), 다른 길이 맞춤 제작 가능. | |
| 재질: | Xy23/0.1 Ts/2C+A+B | |
| 색상: | 검정 주황 | |
| 전기적 특성 | ||
| 출력 레벨 (RMS): | 40mV/1000A @50Hz | |
| 80mV/1000A @50Hz | ||
| 100mV/1000A @50Hz | ||
| 정확도: | 클래스 1.0 (코일은 증폭기/적분기 부하 임피던스로 보정해야 함) | |
| 선형성 (범위의 10% ~ 100%): | 읽기 값의 ±0.1% | |
| 주파수 범위/대역폭: | 약 10Hz ~ 10MHz | |
| 위상 편이: | 90° | |
| 도체 위치 민감도: | 최대 ±2% | |
| 외부 필드 영향: | 최대 ±2% | |
| 환경 조건 | ||
| 작동 온도: | -20°C ~ +75°C | |
| 보관 온도: | -30°C ~ +75°C (상온 권장) | |
| 안전 | ||
| 작동 전압 (최대): | 1000Vrms CATIII | |
| 600Vrms CATIV | ||
| 내압 시험 | 3000Vrms @50/60Hz 1분. | |
치수
| 치수 (mm) | ZRC-210 | ZRC-350 | ZRC-420 | ZRC-510 | ZRC-600 | ZRC-800 |
| A 창 크기 (mm) ±10% | 60mm | 103mm | 125mm | 155mm | 180mm | 245mm |
| B Rogowski 코일 외경 (mm) ±10% | 73mm | 120mm | 141mm | 171mm | 201mm | 266mm |
| C Rogowski 코일 직경 | 6.5mm | 8mm | 8mm | 8mm | 10.5mm | 10.5mm |
| D 전선 직경 | 4mm | 4mm | 4mm | 4mm | 4mm | 4mm |
다양한 사양 중에서 선택하실 수 있습니다.
FAQ
Q: Rogowski 코일과 기존 전류 변압기(CT)의 차이점은 무엇인가요?
A: Rogowski 코일은 자기 코어가 없는 공심 구조를 사용합니다. 코어 포화 문제가 없어 극도로 높은 선형성(1A ~ 100kA)과 매우 넓은 동적 범위를 제공합니다. 또한 Rogowski 코일은 2차 측이 개방될 때 고전압 위험이 없으며, 강력한 과부하 방지 기능을 갖추고 있습니다. 기존 CT는 철심을 사용하며 저전류 및 고전류 모두에서 포화 문제를 겪고 동적 범위가 제한적입니다. 2차 측 개방 회로는 위험한 고전압을 발생시킬 수 있습니다.
Q: 고전류 측정에서 유연한 Rogowski 코일의 장점은 무엇인가요?
A: 유연한 Rogowski 코일은 가볍고 구부릴 수 있습니다. 크거나 불규칙한 모양의 도체 주위에 감을 수 있어 공간이 제한된 설치에 적합합니다. 기존의 단단한 CT와 비교하여 유연한 설계는 설치가 더 쉬우며, 특히 개조 프로젝트 및 전원 차단이 불가능한 응용 분야에 적합합니다.
