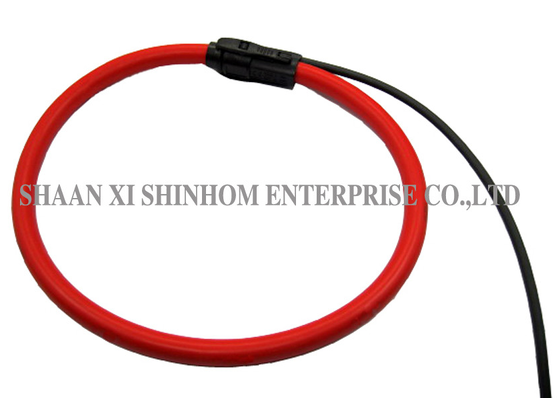

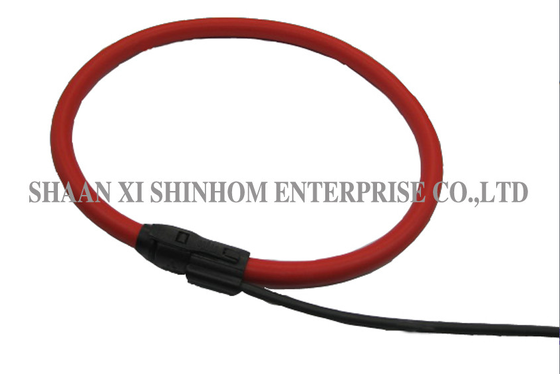

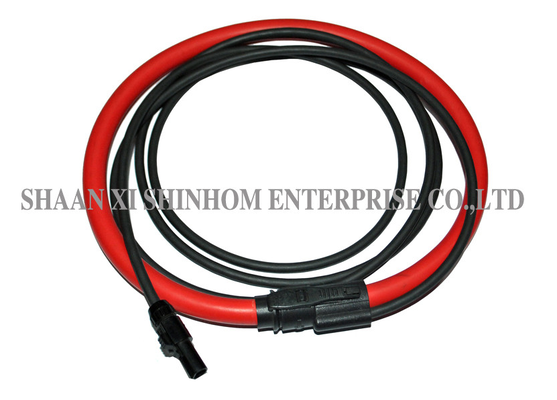

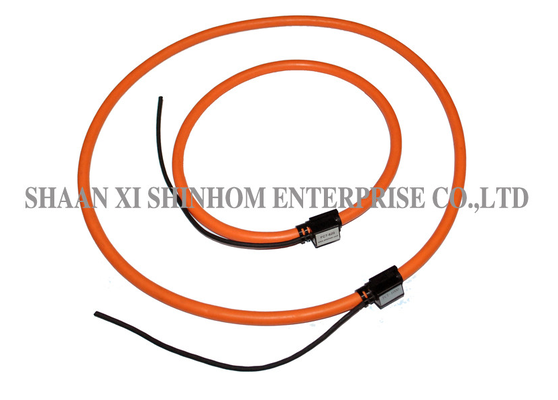

이건스플릿 코어 플렉시블 로고프스키 코일 전류 센서영구 설치에 설계된 AC 전류 센서입니다. 얇고 유연하고 스냅-온 로고프스키 센서 코일과 신호 컨디셔너를 결합하여 정확한 진정한 RMS 전류 측정을 제공합니다.이 제품은 암페어 레벨에서 수백 킬로 암페어까지 전류 측정에 적합합니다.높은 선형성과 코어리스 디자인은 조화성 내용과 일시 측정에 적합한 넓은 주파수 응답을 제공합니다.유연 한 분할 코어 설계는 큰 또는 불규칙 한 모양의 전도기 주위에 싸여있을 수 있습니다, 공간을 제한하는 설비에 적합합니다. 비 침습적 인 설비는 주 회로에서 전력을 섭취하지 않습니다. 강력한 과부하 방지 기능을 가지고 있습니다.그리고 2차 개방 회로는 위험하지 않습니다.. 그것은 널리 높은 전류 모니터링, DC 파동 측정, 하모닉 및 일시적 모니터링, 전력 품질 모니터링, 전자 에너지 미터, 전력 모니터링, 릴레 보호,그리고 조화로운 관리.
| 모델 | ZRC-50 | ZRC-100 | ZRC-150 | |
| 코일레인지 | 214mm | 375mm | 535mm | |
| 창 크기 | 50mm | 100mm | 150mm | |
| 기준 등급 전류 | 600A | 1000A | 3000A | |
| 무게 | 약 100~120g | |||
| 비율 | 정렬된 |
100mV/kA@50Hz 85mV/kA@50Hz 50mV/kA@50Hz |
||
| 정렬되지 않은 | 105mV/kA@50Hz | |||
| 정확성 |
캘리브레이션 <0.5% (중심 위치,25°C) 미정치 <5% 허용값 (중심 위치,25°C) |
|||
| 측정 가능한 최대 전류 | 100kA | |||
| 코일 저항 | 100~250Ω | |||
| 코일 섹션 | 8mm | |||
| 납 길이 | 2미터 | |||
| 온도 | 정렬되지 않은 200ppm/C | |||
| 400ppm/C 등급 | ||||
| 위치 오류 | 최대 ±1% | |||
| 출력 0A (零漂移) | ≤0.1mV | |||
| 단계 오류 | ≤0.5° | |||
| 선형성 | ±0.2% | |||
| 대역폭 | 1Hz ~ 100kHz ((-3dB) | |||
| 작동 온도 | -30°C ~ +80°C | |||
| 저장 온도 | -40°C ~ +90°C | |||
| 다른 요구 사항, OEM에 저희에게 연락하십시오. | ||||
여기선 다양한 사양을 선택할 수 있습니다.
질문: 로고프스키 스필과 전통적인 전류 변압기 (CT) 의 차이점은 무엇입니까?
A:로고프스키 코일은 자기 중심이 없는 공기 핵 구조를 사용한다. 핵 포화 문제가 없어 극도로 높은 선형성과 매우 넓은 역학적 범위를 제공한다.로고프스키 코일은 또한 2차 열 때 고전압 위험은 없습니다전통적인 CT는 철 핵을 가지고 있으며 낮은 전류와 높은 전류에서 포화 문제를 겪으며 제한된 동적 범위가 있습니다.2차 개방 회로 는 위험 한 높은 전압 을 발생 시킬 수 있다.
Q: 높은 전류 측정에서 유연한 로고프스키 코일의 장점은 무엇입니까?
A:유연 한 로고프스키 코일은 가볍고 굽을 수 있습니다. 큰 또는 불규칙한 모양의 전도기 주위에 싸여서 공간 제한 설치에 적합합니다.전통적인 딱딱한 CT와 비교하면, 유연한 디자인은 설치가 쉬워지고, 특히 전원을 끄는 것이 불가능한 후장 프로젝트 및 애플리케이션에 적합합니다.
Q: 코어리스 디자인의 영향은 주파수 반응에 어떤가요?
A:코어리스 디자인은 코어 포화와 히스테리세스 효과를 제거하여 라인 주파수에서 높은 주파수까지 광범위한 주파수 반응을 제공합니다.그것은 특히 하모닉 내용과 빠른 일시 신호를 측정하는 데 적합합니다, 그것은 전력 품질 모니터링을위한 이상적인 선택입니다.
질문: 로고프스키 코일의 안전성은 과부하와 오픈 서킷에 대해 무엇입니까?
A:로고프스키 코일은 배열의 포화 문제가 없는 공기 코어 구조를 가지고 있습니다. 단기 높은 전류 과부하가 장치를 손상시키지 않습니다.그래서 개방 회로는 고전압 위험은 없습니다안전하고 신뢰할 수 있는 작동을 보장합니다.
