ACST 시리즈 PCB 마운트 소형 DC 면역 전류 트랜스포머, CT,전류 트랜스포머 제조업체

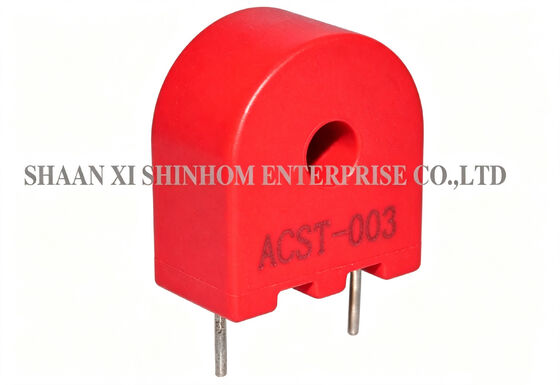

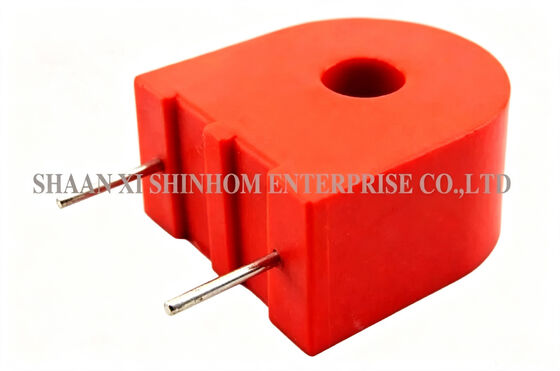

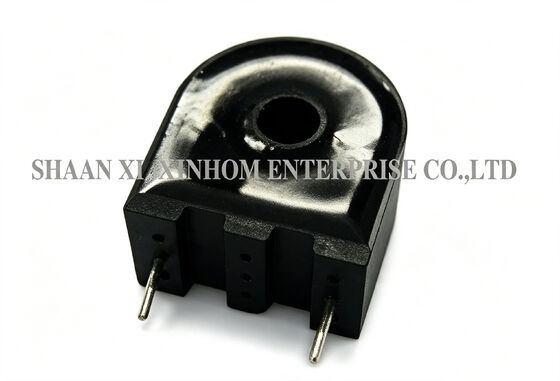

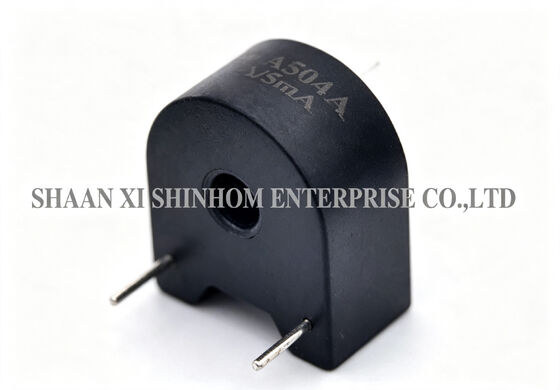

의ACST 시리즈소형 PCB 장착 고 주파수 전류 변압기는 고 주파수 전류 감지, 에너지 측정 및 전력 모니터링 애플리케이션을 위해 설계되었습니다. 등급 전류는 최대 50A입니다.네 가지 표준 턴 비율 옵션이 있습니다: 1:50, 1:100, 1:200, 및 1:300 (중심 탭 CT 버전도 제공됩니다). 운영 주파수 범위는 1kHz에서 1MHz입니다. 제품은 타로이드 코어와 저 프로필 디자인을 사용합니다. 그것은 PCB에 직접 장착됩니다.가구 는 에포시 로 채워진 PBT 94V0 방화 retardant 물질로 만들어집니다., 안정적이고 신뢰할 수있는 구조를 보장합니다.DC 면역 기능은 DC 구성 요소를 포함하는 전류 감지 응용 프로그램에서 정확성을 보장합니다. 단열 저항: ≥100MΩ (500V DC).전압 테스트에 견딜 수 있습니다.: 4000V / 1mA / 60초. 그것은 AC / DC 및 DC-DC 변환기, 에너지 미터, 전력 송신기, 고주파 전류 제어 회로 및 펄스 전류 테스트에서 널리 사용됩니다.
특징
응용 프로그램
참고: 제품 사양은 사용자 정의 할 수 있습니다.
FAQ
Q: ACST 시리즈에 어떤 턴 비율 옵션이 있습니까? CT 후자를 가진 모델의 차이점은 무엇입니까?
A:의ACST 시리즈네 가지 표준 턴 비율 옵션을 제공합니다.1:50,1:100,1:200, 그리고1:300. 모델은CT 후두(예를 들어, 1:50CT) 는 2차 롤링이중앙 탭이것은 중추 탭을 필요로 하는 푸시-프러그 드라이브 또는 디퍼셜 신호 획득 회로에 적합합니다. CT 후승이없는 모델은 표준 2 와이어 2차 출력입니다.
질문: DC 면역 특징의 중요성은 무엇입니까?
A:의DC 면역특징은 전류 트랜스포머가 동류 편향 구성 요소와 동류 전류를 측정할 때 정확성을 유지한다는 것을 의미합니다. 동류 구성 요소로 인한 코어 포화 현상을 방지합니다.이 기능은 특히 AC / DC 변환기에서 중요합니다, 배터리 충전 / 방하 전류 모니터링, 동전 편향으로 펄스 전류 테스트.
