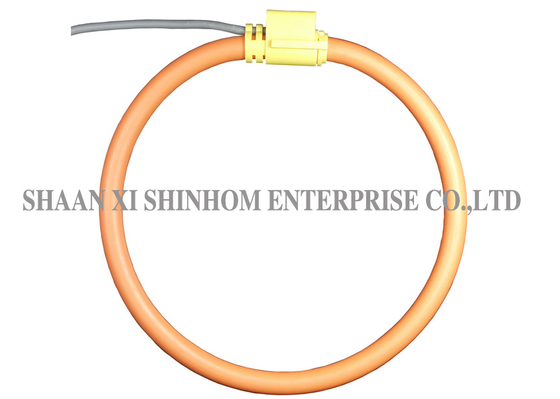

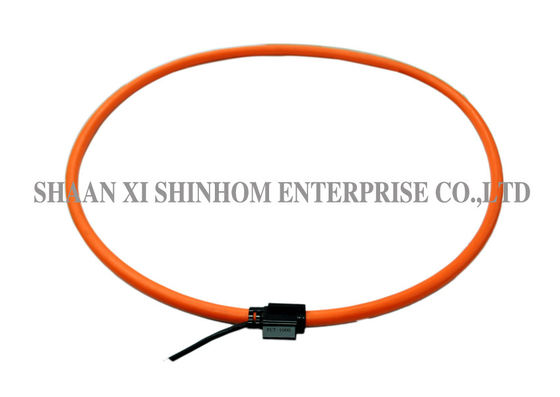

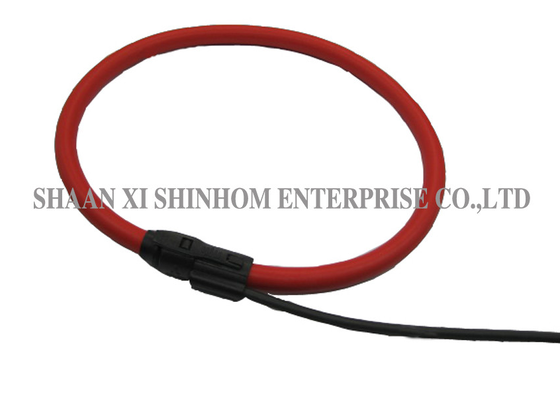

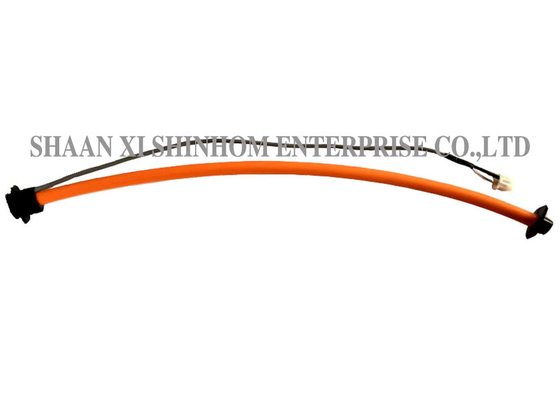

이 고성능 Rogowski 코일 / 유연한 분할 코어 전류 변압기는 영구 설치용으로 설계된 AC 전류 센서입니다. 얇고 유연하며 스냅온 방식의 Rogowski 감지 코일과 신호 컨디셔너를 결합하여 고전류 모니터링, 전력 품질 분석 및 릴레이 보호와 같은 응용 분야에 대한 정확한 True RMS 전류 측정을 제공합니다.이 제품은 높은 선형성과 넓은 동적 범위를 제공하며 1A ~ 100kA까지 측정 가능합니다. 대형 또는 불규칙한 모양의 도체에 적응할 수 있고, 비침습적 설치를 지원하며, 강력한 과부하 방지 기능을 갖추고 있으며, 2차 측이 개방되어도 위험하지 않습니다. 전력 모니터링 및 산업 측정에 이상적인 선택입니다.
기능
응용 분야
사양
|
모델
|
ZRC-420
|
ZRC-510
|
ZRC-620
|
ZRC-800
|
|
코일 길이
|
420mm
|
510mm
|
620mm
|
800mm
|
|
창 크기
|
120mm
|
150mm
|
185mm
|
240mm
|
|
무게
|
105g
|
120g
|
135g
|
165g
|
|
참조 정격 전류
|
1000A
|
3000A
|
6000A
|
10kA
|
|
코일 저항
|
100 ~ 300 옴 또는 10k옴
|
|||
|
코일 단면
|
8mm
|
|||
|
리드 길이
|
2미터
|
|||
|
출력 (di/dt)
|
보정 안됨
|
120mV/kA/50Hz
|
||
|
보정됨
|
50mV/kA/50Hz
|
|||
|
85mV/kA/50Hz
|
||||
|
100mV/kA/50Hz
|
||||
|
읽기 정확도
|
보정됨<0.5% (중앙 위치, 25°C)
보정 안됨 < 5% 허용 오차 (중앙 위치, 25°C) |
|||
|
온도
|
보정 안됨 200ppm/C
|
|||
|
|
보정됨 400ppm/C
|
|||
|
위치 오차
|
최대 ±1%
|
|||
|
0A에서의 출력 (제로 드리프트)
|
≤1mV
|
|||
|
위상 오차
|
≤0.5°
|
|||
|
선형성
|
읽기의 ±0.2%
|
|||
|
대역폭
|
1Hz ~ 1MHz (-3dB)
|
|||
|
작동
온도 |
-30°C ~ 80°C
|
|||
|
보관
온도 |
-40°C ~ 90°C
|
|||
|
기타 요구 사항은 OEM 문의 바랍니다.
|
||||
|
|
|
|
|
|
|
치수 허용 오차:
|
|
|
|
|
|
A,B,C,F: ±5mm, D: ±0.2mm, E: ±10mm
|
|
|
|
|
|
치수 (mm)
|
ZRC-420
|
ZRC-510
|
ZRC-620
|
ZRC-800
|
|
A. 창 크기 A
|
125
|
155
|
190
|
245
|
|
B. 창 크기 B
|
120
|
150
|
185
|
240
|
|
C. 코일 외경
|
147
|
172
|
202
|
267
|
|
D. 코일 단면
|
11
|
|
|
|
|
E. 리드 케이블 총 길이
|
2000
|
|
|
|
|
F: 코일 길이
|
420
|
510
|
620
|
800
|
선택할 수 있는 다양한 사양이 있습니다.
자주 묻는 질문
Q: Rogowski 코일과 기존 전류 변압기(CT)의 차이점은 무엇인가요?
A:Rogowski 코일은 자기 코어가 없는 공심 구조를 사용합니다. 코어 포화 문제가 없어 극도로 높은 선형성(1A ~ 100kA)과 매우 넓은 동적 범위를 제공합니다. 또한 Rogowski 코일은 2차 측이 개방될 때 고전압 위험이 없으며 강력한 과부하 방지 기능을 갖추고 있습니다. 기존 CT는 철심을 사용하며 저전류 및 고전류 모두에서 포화 문제를 겪고 동적 범위가 제한적입니다. 2차 측 개방 회로는 위험한 고전압을 발생시킬 수 있습니다.
Q: 고전류 측정에서 유연한 Rogowski 코일의 장점은 무엇인가요?
A:유연한 Rogowski 코일은 가볍고 구부릴 수 있습니다. 대형 또는 불규칙한 모양의 도체 주위에 감을 수 있어 공간이 제한된 설치에 적합합니다. 기존의 단단한 CT에 비해 유연한 설계는 설치가 더 쉬우며, 특히 개조 프로젝트 및 전원 차단이 불가능한 응용 분야에 적합합니다.
Q: 도체 위치가 측정 정확도에 영향을 미치나요?
A:이 Rogowski 코일은 최적화된 설계를 사용하여 도체의 위치에 관계없이 우수한 측정 일관성을 제공합니다. 또한 외부 전류 간섭에 대한 뛰어난 거부 능력을 제공합니다. 이를 통해 실제 설치 시 도체가 코일 중앙에 있지 않더라도 높은 측정 정확도를 보장합니다.
Q: 과부하 및 개방 회로와 관련하여 Rogowski 코일의 안전성은 어떻습니까?
A:Rogowski 코일은 코어 포화 문제가 없는 공심 구조를 가지고 있습니다. 단기 고전류 과부하가 장치를 손상시키지 않습니다. 2차 출력은 저전압 신호이므로 개방 회로 시 고전압 위험이 없으며, 안전하고 안정적인 작동을 보장합니다.
