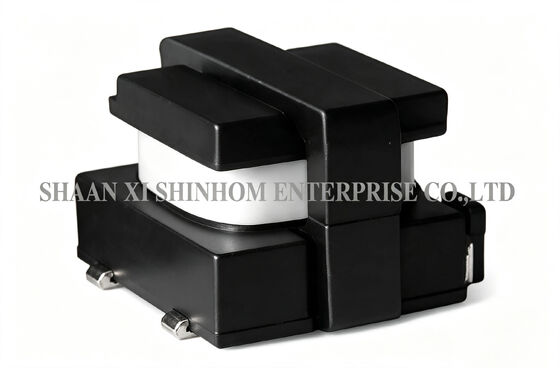

CT02 시리즈 SMD 고주파 전류 변압기는 최소 패키지 디자인을 특징으로 합니다. 정격 전류는 최대 18A입니다. 주파수 범위는 1kHz ~ 1MHz입니다. 5가지 표준 권선비 옵션(1:50, 1:100, 1:150, 1:200, 1:300)을 사용할 수 있으며, 다양한 감지 정확도 요구 사항에 적합합니다. 내전압 시험: 1500VAC로 안전한 고전압-저전압 절연을 보장합니다. UL94V-0 난연 표준을 준수합니다. 전기적 사양은 25°C 주변 온도에서 테스트를 기반으로 합니다. 정격 전류는 1차 전류와 2차 반사 전류(권선비 션트)의 합이 40°C의 온도 상승을 유발하는 전류 값으로 정의됩니다. AC-DC/DC-DC 컨버터, POL 부하점 컨버터, 고주파 전류 제어 회로 및 펄스 전류 테스트 애플리케이션에 널리 사용됩니다.
참고: 제품 사양은 맞춤 설정 가능합니다.
Q: CT02 시리즈의 최소 패키지 크기의 장점은 무엇인가요?
A:최소 패키지 디자인은 CT02 시리즈를 POL(부하점) 컨버터, 휴대용 장치 전원 모듈, 고밀도 PCB 레이아웃과 같이 공간이 제한된 컴팩트한 전원 설계에 특히 적합하게 만듭니다. 제한된 공간 내에서 정확한 전류 감지 및 피드백 제어를 가능하게 합니다.
Q: 18A 정격 전류는 어떻게 정의되나요?
A:정격 전류는 1차 전류와 2차 반사 전류(권선비 션트)의 합이 40°C의 온도 상승을 유발하는 전류 값으로 정의되며, 25°C의 주변 온도에서 테스트됩니다. 실제 애플리케이션에서는 총 전류가 정격 값을 초과하지 않도록 하고, 부품 온도(주변 온도 + 온도 상승)가 130°C를 초과하지 않도록 하십시오.
