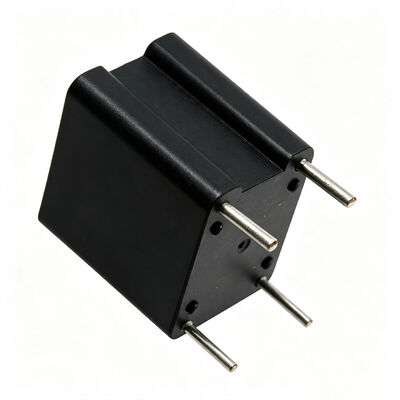

고 정밀 PCB 마운트 전류 트랜스포머 ACST-2 시리즈 SMPS 전류 감지용으로 15A까지

ACST-2 시리즈 PCB 마운트 고정밀 전류 변압기, 최대 15A 전류 범위

ACST-2 시리즈 고정밀 PCB 마운트 전류 변압기는 스위칭 전원 공급 장치 전류 감지 애플리케이션을 위해 설계되었습니다. 정격 전류는 최대 15A이며, 주파수 범위는 10kHz ~ 200kHz입니다. 네 가지 표준 권선비 옵션이 제공됩니다: 1:50, 1:100, 1:200, 1:300이며, 해당 2차 권선 수는 50, 100, 200, 300입니다. 이 제품은 1회로 1차 권선을 사용하며 130°C 절연 시스템을 갖추고 있습니다. 절연 전압은 3750Vrms이며, IEC950 절연 요구 사항을 충족합니다. 단극 및 양극 작동 모드를 모두 지원합니다. 스위칭 전원 공급 장치 전류 샘플링, 과전류 보호 및 피드백 제어 애플리케이션에 널리 사용됩니다.

특징

• IEC950 절연 요구 사항 충족
• 3750Vrms 1차-2차 절연 내압
• 주파수 범위 10kHz ~ 200kHz
• 전류 범위: 최대 15A
• 권선비: 1:50, 1:100, 1:200, 1:300 사용 가능
• 작동 온도: -40 ~ 85°C

애플리케이션

• 스위칭 전원 공급 장치 전류 감지

• 과전류 보호 회로

• 전류 피드백 제어

• 고주파 전력 컨버터

• 단극 스위칭 전원 공급 장치

• 양극 스위칭 전원 공급 장치

• DC-DC 컨버터

• 펄스 전류 모니터링

기술 정보

• 이 전류 감지 변압기는 1회로 1차 권선, 표에 표시된 2차 권선 수(Ns), 그리고 130°C 절연 시스템을 갖추고 있습니다.
• 참조 값은 단극 작동, 50kHz, 40% 듀티 사이클 및 예상 55°C 온도 상승에 대한 것입니다.
• 최대 사용 가능한 피크 감지 전류(IPK)는 온도 상승 또는 코어 포화에 따라 달라지며, 작동 조건에 따라 평가해야 합니다.
• 이 전류 감지 변압기는 10kHz ~ 200kHz에서 작동하는 단극 또는 양극 스위치 모드 전원 공급 장치 애플리케이션에 권장됩니다.
• 스케일 팩터(KVI)는 종단 저항(RT)에 비례하며 RT=NS일 때 1볼트/암페어와 같습니다.
• 2차 인덕턴스(Ls)는 ACST-2050의 경우 15kHz 및 0.5V, ACST-2100의 경우 1V, ACST-2200의 경우 2V, ACST-2300의 경우 3V에서 측정됩니다.

참고: 제품 사양은 맞춤 설정 가능합니다

자주 묻는 질문

Q: ACST-2 시리즈의 스케일 팩터는 어떻게 계산됩니까?

A: 스케일 팩터 KVI는 종단 저항 RT에 비례합니다. 공식은 KVI = 1V/A × (RT / Ns)이며, 여기서 Ns는 2차 권선 수입니다. RT = Ns(Ω)일 때, KVI = 1V/A가 되어 1A의 1차 전류가 1V의 2차 출력 전압을 생성합니다. 예를 들어, ACST-2050(Ns=50)의 경우 50Ω 종단 저항을 사용하면 1A의 1차 전류가 1V의 2차 출력을 생성합니다.

Q: 올바른 권선비를 어떻게 선택합니까?

A: 권선비 선택은 1차 전류 범위와 필요한 2차 샘플링 전압에 따라 달라집니다. 낮은 권선비(예: 1:50)는 2차 권선 수가 적고 출력 전류가 높으며 더 큰 전류 감지에 적합합니다. 높은 권선비(예: 1:300)는 2차 권선 수가 많고 출력 전류가 낮으며 더 작은 전류 또는 더 높은 출력 전압이 필요한 애플리케이션에 적합합니다. 피크 1차 전류와 종단 저항 값을 기준으로 선택하는 것을 권장합니다.

Q: 단극 및 양극 작동 모드의 차이점은 무엇입니까?

A: 단극 모드에서는 1차 전류가 항상 같은 방향(양수 또는 음수)으로 흐르며, 플라이백 컨버터와 같은 토폴로지에서 흔히 볼 수 있습니다. 양극 모드에서는 1차 전류가 양수와 음수 사이를 번갈아 흐르며, 푸시풀 및 풀브리지 컨버터와 같은 토폴로지에서 흔히 볼 수 있습니다. ACST-2 시리즈는 두 모드 모두 지원합니다. 참조 성능 데이터는 40% 듀티 사이클의 50kHz에서 제공됩니다.
