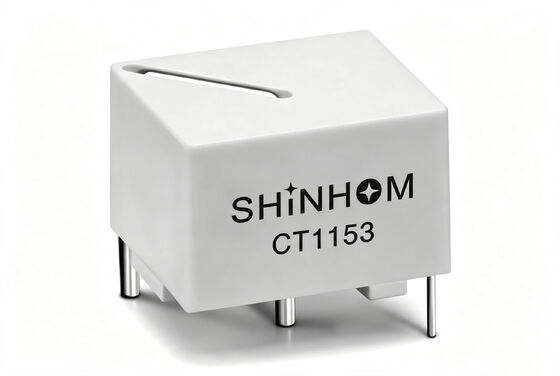

의CT11 시리즈 PCB 장착 고 주파수 전류 감지 트랜스포머는 전원 공급 장치 (SMPS) 를 전환하는 용도로 설계되었습니다. 펄스 제어 회로에 출력 피드백 신호를 제공합니다.저비용 전력 조절을 가능하게 하는가등급 전류는25A(최대40A주파수 범위는 최대500kHz이 제품은높은 투명성 페리트 코어7개의 표준 턴 비율 옵션이 있습니다:1:50, 1:100, 1:150, 1:200, 1:300, 1:500, 그리고 1:1000, 다양한 탐지 정확성 요구에 적합합니다.낮은 프로필 PCB 장착장디자인에는 여러 가지 구조 스타일이 있습니다.전원 공급 장치, 조명 제어 및 스위치 제어어플리케이션
참고:제품 사양은 사용자 정의 할 수 있습니다.
Q:CT11 시리즈는 전원 공급을 전환하는 데 어떤 기능을 수행합니까?
A:의CT11 시리즈전류 감지 트랜스포머는 주 전류를 감지하고 펄스 제어 회로에 피드백 신호를 제공하여 전력 공급을 전환하는 저렴한 폐쇄 루프 조절을 가능하게합니다.현재의 변화를 감지함으로써, 제어 회로는 출력 전압 조절과 과류 보호를 달성하기 위해 PWM 작업 주기를 조정합니다.
Q:어떻게 올바른 턴 비율을 선택할 수 있습니까?
A:회전 비율 선택은 기본 전류 범위와 필요한 2차 샘플링 전압에 달려 있습니다.낮은 턴 비율 (예를 들어 1:50)더 적은 2차 회전, 더 높은 출력 전류가 있으며 더 큰 전류 감지에 적합합니다.더 높은 회전 비율 (예: 1:1000)더 많은 2차 회전, 낮은 출력 전류를 가지고 있으며, 더 작은 전류 또는 더 높은 출력 전압을 필요로 하는 응용 프로그램에 적합합니다.우리는 최고 원전 전류와 하류 샘플링 회로의 민감도를 기반으로 선택 추천.
