홈 /제품 소개/공통 모드 초 크/CMD CM0705 시리즈 SMD 일반 모드 스코크, 높은 완화 성능, 넓은 인덕턴스 범위 및 높은 격리 능력

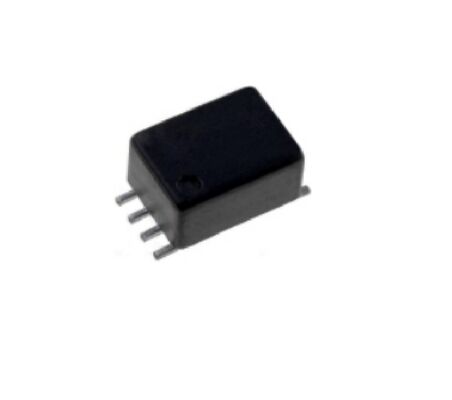

CMD CM0705 시리즈 SMD 일반 모드 스코크, 높은 완화 성능, 넓은 인덕턴스 범위 및 높은 격리 능력

5000
MOQ
CMD CM0705 Series SMD Common Mode Choke with High Attenuation Performance, Wide Inductance Range, and High Isolation Capability
풍모 갤러리 제품 설명 지금 얘기해
풍모
제품 사양
강조하다:

고 저하 성능 일반 모드 질식

,

넓은 인덕턴스 범위 SMD 일반 모드 스코크

,

고 단열 용량 표면 장착 일반 모드 인듀서
기본 정보
원래 장소: 중국
브랜드 이름: SHINHOM
인증: RoHS
모델 번호: CM0705
문서: CM0705 Series_.pdf
결제 및 배송 조건
배달 시간: 2~8주
지불 조건: 신용장, 티/티
제품 설명
CMD 일반 모드 스코크 CM0705 시리즈
CMD Common Mode Choke CM0705 시리즈는 고밀도 전자 회로에서 효과적인 소음 억제를 위해 설계된 컴팩트 SMD Common Mode Choke입니다.소형 표면 장착 패키지, 픽 앤 플래스 조립에 최적화, 이 시리즈는 광범위한 주파수 범위에서 신뢰할 수있는 coplanarity와 일관된 전기 성능을 제공합니다.
여러 가지 인덕턴스 옵션과 500 Vrms의 높은 라인-투-라인 테스트 전압으로 CM0705 시리즈는 안정적인 EMI 필터링과 신호 무결성 보호가 필요한 응용 프로그램에 적합합니다.그것의 견고한 디자인과 넓은 작동 온도 범위는 소비자를위한 신뢰할 수있는 표면 장착 일반 모드 인듀서, 산업 및 통신 전자.
주요 특징
  • 표면 장착 설계- 컴팩트 SMD 패키지 자동 픽 앤 위치 조립과 호환
  • 높은 완화 성능- 광범위한 주파수 범위에서 효과적인 EMI 소음 억제를 위해 설계
  • 넓은 인덕턴스 범위- 인덕턴스 값은 47μH에서 12000μH까지 (모델에 따라)
  • 안정적 등급 전류- 부품 번호에 따라 500mA까지의 명소 전류
  • 낮은 DC 저항- 전력 손실을 최소화하기 위해 최적화된 DCR 값
  • 높은 격리 능력- 500Vrms 시험 전압 윙 사이 (라인에서 라인)
  • 넓은 온도 범위- 작동 온도 -25°C ~ +105°C
전기 특성
25°C 온도에서 측정된 사양:
인덕턴스 용도 +50% / -30%
인덕턴스 범위 47μH ~ 12000μH
가속 전류 100mA에서 500mA (모델에 따라)
DC 저항 (최대) 180mΩ ~ 1800mΩ
시험 전압 500Vrms (선과 선)
인덕턴스 테스트 조건 100kHz, 20mV
신청서
  • EMI 억제- 신호 및 전력 선의 노이즈 필터링
  • 전력 입력 필터링- DC 전력 선의 일반 모드 소음 감축
  • 소비자 전자제품- SMD 컴포넌트를 필요로 하는 컴팩트 장치의 노이즈 제어
  • 산업용 전자제품- 제어 및 인터페이스 회로에서 신호 무결성 보호
  • 통신 장비- 데이터 및 통신 라인의 EMI 필터링
자주 묻는 질문
CM0705 일반 모드 스코크의 주요 기능은 무엇입니까?
일반 모드 잡음을 억제하고 신호와 전력 선의 전자기 간섭을 줄이기 위해 설계되었습니다.
CM0705 시리즈는 자동 조립에 적합합니까?
SMD 디자인은 픽 앤 플래시 프로세스에 최적화되어 있으며 신뢰할 수 있는 코플라너리티를 제공합니다.
인덕턴스는 부분 번호에 따라 달라지나요?
CM0705 시리즈는 다양한 인덕턴스 값을 제공합니다.
고온 환경에서 작동할 수 있나요?
이 시리즈는 -25°C에서 +105°C까지의 작동 온도 범위를 지원하며, 대부분의 산업 및 소비자 애플리케이션에 적합합니다.
