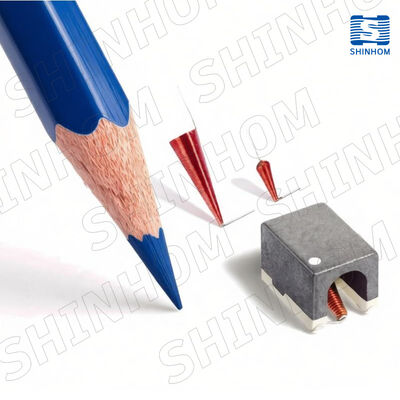

BC Series Broadband Conical Inductor with Flying Leads for 10 MHz–40 GHz Applications and Low DCR

5000
MOQ
BC Series Broadband Conical Inductor with Flying Leads for 10 MHz–40 GHz Applications and Low DCR
풍모 갤러리 제품 설명 지금 얘기해
풍모
제품 사양
인덕턴스 범위: 0.22μH ~ 8.0μH(±5%)
DCR (최대): 0.10Ω ~ 3.39Ω
Irms(최대): 230mA ~ 1200mA
장착 유형: 플라잉 리드(스루홀, 각도 조절 가능)
습도 감지 수준 (MSL): 레벨 1(무제한 바닥 생활)
포장: 쟁반 당 25 PC
강조하다:

10 MHz–40 GHz Broadband Conical Inductor

,

Flying Leads RF Inductor

,

Low DCR Microwave Inductor
기본 정보
원래 장소: 중국
브랜드 이름: SHINHOM
인증: RoHS/ISO/UL/CE/IATF16949/CNAS
모델 번호: BC-Seires 인덕터
문서: BC-Seires inductor_.pdf
결제 및 배송 조건
배달 시간: 2~8주
지불 조건: 신용장, 티/티
제품 설명

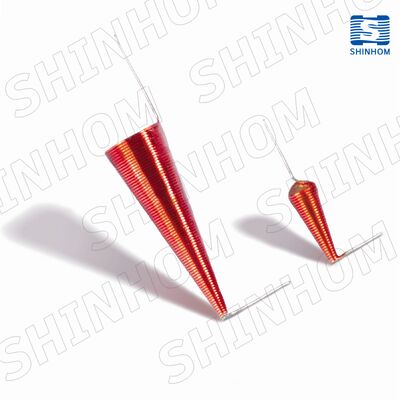

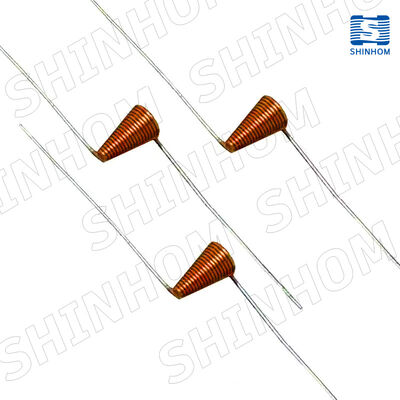

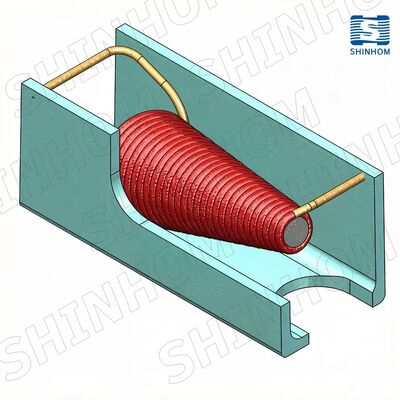

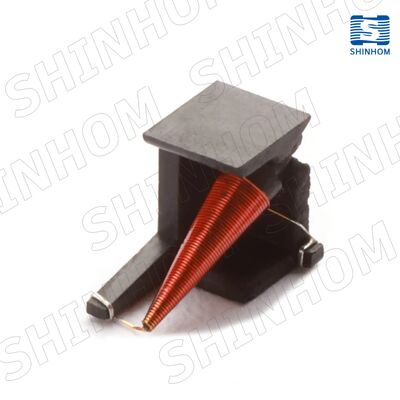

BC Series Broadband Conical Inductors with Flying Leads (10 MHz-40 GHz)
Our BC Series broadband conical inductors are engineered for high-frequency applications up to 40 GHz. The unique conical structure minimizes stray capacitance, while flying leads provide flexible mounting options. These inductors are ideal for ultra-wideband bias tees, RF modules, and microwave circuits.
Key Features
  • Broadband operation: 10 MHz to 40 GHz
  • Conical design reduces parasitic capacitance
  • Flying leads for precise positioning and adjustable mounting angle
  • Low DCR and high current handling (up to 1200 mA Irms)
  • Inductance range: 0.22 μH to 8.0 μH
  • Operating temperature: –40°C to +125°C
  • MSL Level 1 (unlimited floor life)
  • RoHS, Halogen Free & REACH compliant
Electrical Specifications (at 25°C)
Part Number Inductance (±5%) DCR (Ω) max Irms (mA)
BC-R22J0.22 μH0.101200
BC-R53J0.53 μH0.151060
BC-1R2J1.20 μH1.05270
BC-1R6J1.65 μH0.60490
BC-2R3J2.35 μH1.61270
BC-2R7J2.75 μH0.40675
BC-6R3J6.35 μH0.92480
BC-6R5J6.50 μH0.70650
BC-8R0J8.00 μH3.39230
Inductance measured at 10 MHz, 0.1 Vrms, 0 Adc. Irms rating based on 40°C temperature rise from 25°C ambient.
Mechanical Dimensions (mm)
Part Number A (±0.05) B max C max D (±0.25) E (±0.25)
BC-R22J0.201.453.514.2162.54
BC-R53J0.201.804.554.2162.54
BC-1R2J0.201.142.924.2162.54
BC-1R6J0.201.704.424.2162.54
BC-2R3J0.201.523.814.2162.54
BC-2R7J0.202.727.876.9852.54
BC-6R3J0.202.958.826.9852.54
BC-6R5J0.203.5611.059.9062.54
BC-8R0J0.201.886.024.5722.54
Applications
  • Ultra-wideband bias tees
  • RF & microwave modules
  • 5G infrastructure, radar, satellite communications
  • Test & measurement equipment
  • Broadband communication systems
Packaging & Supply
  • Packaging: 25 pieces per tray
  • Storage temperature: –40°C to +125°C (component), –40°C to +80°C (tape & reel)
  • MOQ: Negotiable (small quantities supported for samples)
  • Lead time: 2–3 weeks for mass production
  • Certifications: RoHS, REACH, Halogen Free
Contact Information
For pricing, samples, or technical inquiries, please contact us:
Email: sales@shinhom.com
