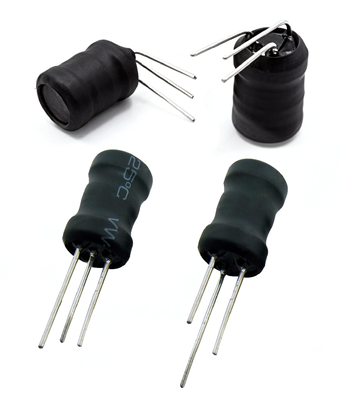

LCHB 계열 3핀 드럼 인덕터수직 스루홀(DIP) 구조와 중앙 탭 권선 설계가 특징으로 다양한 저전력 전자 애플리케이션을 위한 콤팩트하고 비용 효율적이며 가벼운 솔루션을 제공합니다. 이 3핀 드럼 코어 인덕터 시리즈는 다음을 포함합니다.LCHB0608, LCHB0810, LCHB0912 및 LCHB1016크기 옵션,A, B, C 권선 구성다양한 회로 요구 사항을 충족할 수 있습니다. 인덕턴스 범위는 0.02mH~300mH이고 DC 저항은 0.02Ω만큼 낮으므로 효율적인 에너지 저장과 안정적인 전기 성능을 보장합니다. 컴팩트한 크기, 간단한 구조, 안정적인 성능을 갖춘 LCHB 시리즈는 압전 부저 부저 드라이버, 미니 LED 부스트 회로, 마이크로 DC-DC 컨버터, 가전제품 신호 필터링 및 전자 장난감 오디오 모듈에 널리 사용됩니다.
| 시리즈 | 치수(mm) | 인덕턴스 범위(mH) | DCR 범위(Ω) | 회전율 범위(N1:N2) | 일반적인 응용 분야 |
|---|---|---|---|---|---|
| LCHB0608-3W | 6×8 | 0.02 ~ 80 | 0.05 ~ 1400 | 1:1.1 ~ 1:18.4 | 초소형 휴대용 장치 |
| LCHB0810-3W | 8×10 | 0.04 ~ 120 | 0.8 ~ 275 | 1:1.6 ~ 1:23.3 | 일반 부스트 컨버터 회로 |
| LCHB0912-3W | 9×12 | 0.10 ~ 200 | 0.6 ~ 400 | 1:1.6 ~ 1:26.3 | 중간 전력 부스트 및 필터링 애플리케이션 |
| LCHB1016-3W | 10×16 | 0.47 ~ 160 | 2.8 ~ 200 | 1:10.1 ~ 1:17.7 | 고전력 부스트 컨버터 회로 |
메모:위의 사양은 각 시리즈의 일반적인 매개변수 범위를 나타냅니다. 개별 모델의 자세한 전기적 특성은 전체 데이터시트를 참조하세요.
모든 LCHB 시리즈 제품은 다음과 같이 사용 가능합니다.A, B, C 권선 구성, 다양한 회로 토폴로지, 권선비 요구 사항 및 PCB 레이아웃 설계에 대한 유연한 옵션을 제공합니다.
Q: 3핀 드럼을 사용할 수 있나요?인덕터부스트 회로의 변압기를 교체하시겠습니까?
에이:예. LCHB 시리즈는 단일 자기 코어에 중앙 탭 이중 권선 구조를 사용하여 소형 전자 회로의 소형 변압기와 유사한 전압 부스트 및 에너지 전달 기능을 가능하게 합니다.
Q: 올바른 LCHB 시리즈 크기를 어떻게 선택합니까?
에이:필요한 전력, PCB 공간, 인덕턴스 값 및 출력 전압에 따라 적절한 크기를 선택하십시오. 소형 모델은 휴대용 전자 제품에 이상적인 반면, 대형 모델은 더 높은 에너지 저장 용량을 제공합니다.
Q: A, B, C 권선 구성의 차이점은 무엇입니까?
에이:A, B, C 버전은 서로 다른 버전을 나타냅니다.권선 구조 및 리드 구성다양한 PCB 레이아웃 및 회로 연결 요구 사항에 맞게 설계되었습니다.
전기적 성능은 세 가지 구성에서 동일합니다. 주요 선택 요소는 PCB 레이아웃 설계, 핀 배열 및 권선 구조 요구 사항입니다.
Q: LCHB 시리즈 인덕터의 납땜 내열성은 무엇입니까?
에이:LCHB 시리즈 드럼 인덕터는 견딜 수 있습니다.10초 동안 260°C 납땜 온도. 또한 MIL-STD-202E에 따라 우수한 내용매성을 제공하므로 웨이브 솔더링 및 수동 솔더링 공정에 적합합니다.
