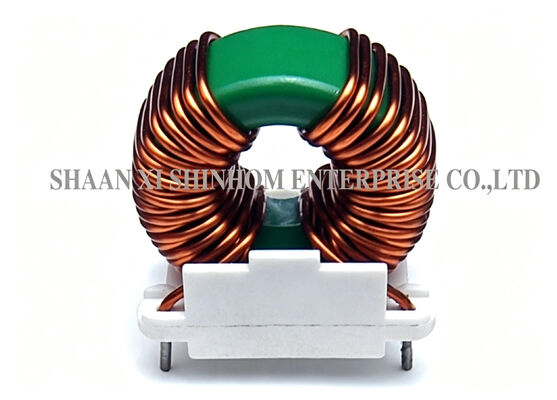

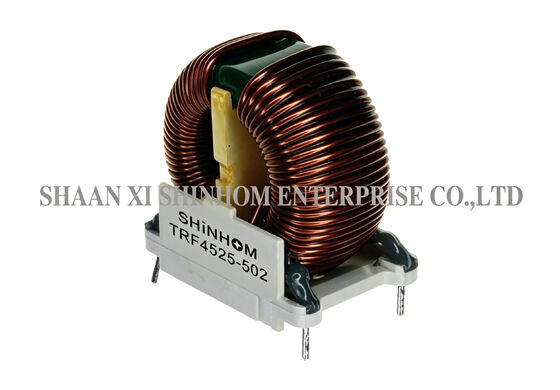

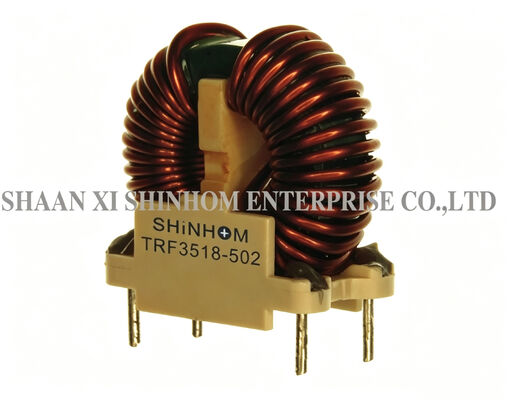

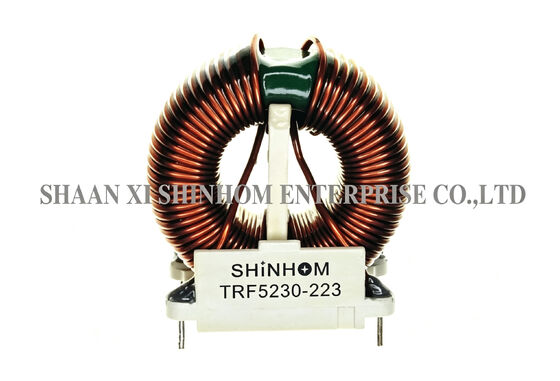

저손실 토로이달공통 모드 초크토로이달 코어와 분할 권선 설계를 사용합니다. 이는 매우 낮은 권선 간 정전용량을 제공합니다. 단일 레이어 권선은 넓은 주파수 범위에서 가장 높은 공통 모드 임피던스를 보장합니다. 주파수 응답 범위는 50Hz ~ 500KHz이며 저주파 AC 리액터 및 다양한 전력 필터링 애플리케이션에 적합합니다. 수직 또는 수평 장착을 지원합니다. 수직 핀 장착으로 PCB 조립이 용이하고 내진동성이 뛰어납니다. 태양광 발전, 풍력 발전, 가변 주파수 드라이브, 유도 가열, 용접 장비, RFI 억제 및 DC-DC 변환에 널리 사용됩니다.
참고: 제품 사양은 사용자 정의될 수 있습니다.
Q: 분할 권선 디자인의 장점은 무엇입니까?
A: 분할 권선은 코어에서 물리적으로 분리된 1차 권선과 2차 권선을 배치합니다. 이는 권선 간의 기생 용량을 효과적으로 줄이고 고주파 잡음에 대한 용량성 결합 경로를 줄입니다. 이는 특히 고주파수 범위에서 공통 모드 잡음 억제를 향상시킵니다.
Q: 다층 권선에 비해 단층 권선의 장점은 무엇입니까?
A: 단일 레이어 권선은 레이어 간 기생 용량을 제거합니다. 이는 넓은 주파수 범위에 걸쳐 더 높은 공통 모드 임피던스와 더 안정적인 필터링 성능을 제공합니다. 또한 단일 레이어 구조는 더 나은 열 방출과 더 일관된 권선을 제공하므로 엄격한 EMI 억제 요구 사항이 있는 전원 설계에 적합합니다.
Q: 안전 표준에서 1~3mm 연면 거리가 갖는 의미는 무엇입니까?
A: 연면거리는 단열재 표면을 따라 측정한 최단 거리입니다. 이는 제품의 절연수준과 안전인증에 직접적인 영향을 미칩니다. 1~3mm 연면 거리는 기본 및 강화 절연에 대한 UL, CSA 및 IEC 표준을 충족하므로 고객이 안전 인증을 통과할 수 있습니다.
Q: 수직 장착과 수평 장착 중에서 선택하는 방법은 무엇입니까?
에이: 수직 실장(핀 하향)은 PCB 공간을 절약하고 고밀도 레이아웃에 적합합니다. 수평 장착(핀을 옆으로)은 전체 높이를 줄여 로우 프로파일 설계에 적합합니다. 두 장착 유형 모두 자동 삽입을 지원합니다.
