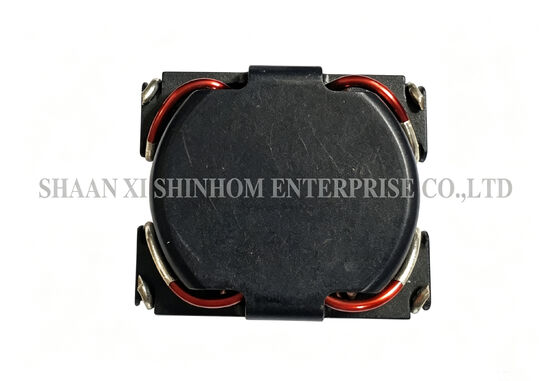

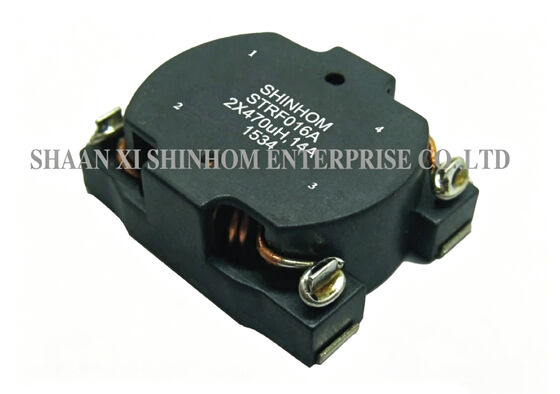

그만큼STRF016 시리즈고전류 SMD 공통 모드 초크 인덕터는 DC-DC 및 AC-DC 컨버터 애플리케이션용으로 설계되었습니다. 이 제품은 자기 차폐 구조를 사용하여 EMI를 효과적으로 줄입니다. 넓은 주파수 범위에 걸쳐 높은 공통 모드 임피던스를 제공하여 뛰어난 EMI 억제 성능을 제공합니다. 다양한 크기와 전류 등급을 사용할 수 있습니다. 테이프 및 릴 패키징은 SMT 자동 배치를 지원하며 리플로우 솔더링과 호환됩니다. 작동 온도 범위는 -40°C ~ +125°C(자체 온도 상승 포함)이며 다양한 열악한 환경에 적합합니다. DC-DC/AC-DC 변환기, 통신 시스템, 자동차 전자 장치 및 LCD TV에 널리 사용됩니다.
에이:자기 차폐 구조는 폐쇄형 자기 회로 설계를 사용하여 코어 내부에 자속을 가두어 줍니다. 이는 근처의 민감한 회로에 대한 누설 자속 및 전자기 간섭을 효과적으로 줄입니다. 통신 장비 및 자동차 전자 장치와 같은 고밀도 PCB 레이아웃에서 차폐 인덕터는 시스템 EMC 성능을 크게 향상시킵니다.
에이:그만큼STRF016 시리즈넓은 주파수 범위에 걸쳐 높은 공통 모드 임피던스를 제공하여 공통 모드 잡음 전류를 효과적으로 감쇠시킵니다. 자기 차폐 구조와 결합되어 전반적인 EMI 성능이 우수합니다. 이는 EMI 요구 사항이 엄격한 DC-DC 및 AC-DC 전원 설계에 특히 적합합니다.
에이:IDC는 코일 내에서 약 40°C의 온도 상승을 일으키는 DC 전류 값으로 정의됩니다. 실제 적용에서는 최대 작동 주변 온도와 자체 온도 상승이 125°C를 초과하지 않는지 확인하십시오. 선정 시 장기적인 신뢰성을 확보할 수 있도록 충분한 여유를 두십시오.
에이:이는 기상 솔더링과 적외선 리플로우 솔더링 SMT 프로세스를 모두 지원합니다. 납땜 내열성은 10초 동안 260°C이며 무연 리플로우 온도 프로파일과 호환됩니다. 테이프 및 릴 포장은 자동 배치 라인에 적합합니다.
