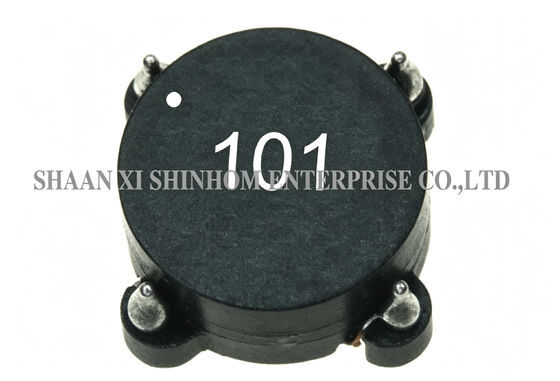

STC05,06P 시리즈 표면 실장 토로이달 코일 및 공통 모드 토로이달 초크,SMD 공통 모드 인덕터(케이스 포함)
그만큼STC05/06P 시리즈SMD 토로이달 공통 모드 초크는 고주파 설계 및 밀폐형 구조를 사용합니다. 고주파 애플리케이션에서 탁월한 공통 모드 잡음 억제 성능을 제공합니다.높은 포화 코어 재료는 고전류 바이어스 조건에서 안정적인 인덕턴스를 보장합니다. 낮은 DCR은 전력 손실을 줄여줍니다.SMD 패키지는 SMT 생산 라인과 호환되는 자동화된 픽 앤 플레이스 어셈블리를 지원합니다.전자제품, DC-DC 변환(병렬 모드), 절연 커플링, 입력 필터링(직렬 모드), EMI/RFI 억제 등에 널리 사용됩니다.
고주파 설계 – 탁월한 성능
고포화 코어 소재
낮은 EMI 방사선
낮은 DCR
케이스 구조로 동봉됨
SMD 패키지 – 자동 배치 지원
작동 온도 – -40°C ~ +125°C
보관 온도 – -55°C ~ +125°C
전자제품 전력 필터링
DC-DC 변환(병렬 모드)
절연 커플링(변압기)
입력 필터링(직렬 모드)
EMI/RFI 억제
통신 장비 전원 공급 장치
고주파 스위칭 전원 공급 장치
컴퓨터 주변기기 전원 공급 장치
100KHz 0.1VRms에서 인덕턴스를 측정합니다.
절연 저항: 100Vdc 1KMΩmin.
RDC:QuadTech 1880 밀리옴미터
작동 온도:-40℃ ~ +125℃
보관 온도: -55℃ ~ +125℃
특별 요청에 따라 다른 패키지 이용 가능
DC 바이어스 적용 시 최대 포화도 35%
Q: STC05와 STC06P 시리즈의 차이점은 무엇입니까?
에이:그만큼STC05그리고STC06P시리즈는 주로 패키지 크기와 해당 전기 매개변수(인덕턴스, 정격 전류 등)가 다릅니다. 그만큼STC06P일반적으로 더 높은 정격 전류와 더 나은 고주파 성능을 제공합니다. 구체적인 선택 사항은 데이터시트를 참조하거나 당사 기술 지원팀에 문의하세요.
Q: 이 제품의 고주파 설계의 장점은 무엇입니까?
에이:고주파 설계는 코어 소재와 권선 구조를 최적화합니다. 이를 통해 제품은 더 높은 스위칭 주파수(예: 수백 KHz ~ MHz 범위)에서 높은 공통 모드 임피던스와 안정적인 필터링 성능을 유지할 수 있습니다. 차세대 고주파 DC-DC 컨버터 및 스위칭 전원 공급 장치에 적합합니다.
Q: 고포화 코어 소재의 장점은 무엇입니까?
에이:고포화 코어 소재는 더 높은 포화 자속 밀도를 제공합니다. 고전류 바이어스 조건에서 포화될 가능성이 낮아서 공통 모드 초크가 정격 전류 범위 내에서 안정적인 인덕턴스와 필터링 성능을 유지하도록 보장합니다. DC 바이어스 포화는 최대35%, 충분한 전류 마진을 제공합니다.
Q: 밀폐형 구조의 장점은 무엇입니까?
에이:밀폐형 구조는 하우징 내의 코어와 권선을 완전히 캡슐화합니다. 물리적 보호와 더 나은 절연 성능을 제공하는 동시에 EMI 방사를 더욱 줄입니다. 또한 밀폐형 설계는 이물질이 권선에 닿는 것을 방지하여 열악한 환경에서도 제품 신뢰성을 향상시킵니다.
