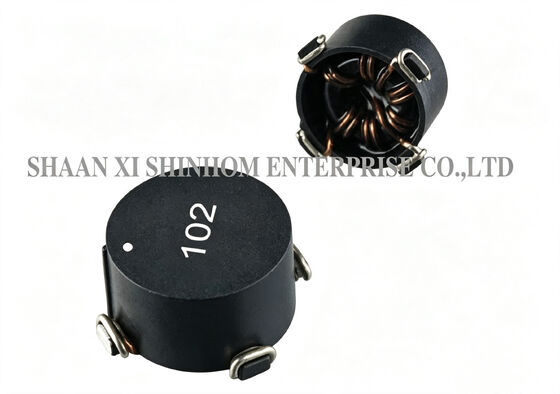

SMD 토로이달 공통 모드 인덕터는 높은 포화 코어 재질과 토로이달 폐쇄 자기 회로 구조를 사용합니다. EMI 방사를 효과적으로 줄이며 EMI에 민감한 전력 및 신호 라인 필터링 애플리케이션에 적합합니다. 인덕턴스 범위는 200µH에서 20mH까지입니다. SMD 패키지는 자동 배치에 적합하며 SMT 생산 라인과 호환됩니다. 전자 제품, DC-DC 변환(병렬 모드), 절연 커플링, 입력 필터링(직렬 모드) 및 EMI/RFI 억제에 널리 사용됩니다.
인덕턴스 범위 – 200µH ~ 20mH, 유연한 선택
정격 전류 – 1A ~ 7A, 높은 전류 용량
DCR – 8mΩ ~ 250mΩ, 낮은 손실
높은 포화 코어 재질
낮은 EMI 방사
SMD 패키지 – 자동 배치 지원
작동 온도 – -40°C ~ +125°C
절연 저항 – ≥1000MΩ (100V DC)
인덕턴스 측정은 100KHz 0.1VRms에서 이루어집니다.
절연 저항: 100Vdc 1KΩmin.
RDC: QuadTech 1880 Milliohmmeter
작동 온도: -40°C ~ +125°C
보관 온도: -55°C ~ +125°C
특별 요청 시 다른 패키지 사용 가능
DC 바이어스 적용 시 최대 35% 포화
참고: 제품 사양은 맞춤 설정 가능합니다.
전자 제품 전력 필터링
DC-DC 변환 (병렬 모드)
절연 커플링 (변압기)
입력 필터링 (직렬 모드)
EMI/RFI 억제
통신 장비 전원 공급 장치
산업 제어 전원 공급 장치
컴퓨터 주변 장치 전원 공급 장치
Q: STC08 시리즈의 인덕턴스, 전류 및 DCR 범위는 어떻게 되나요?
A: STC08 시리즈는 200µH ~ 20mH의 인덕턴스 범위, 1A ~ 7A의 정격 전류, 8mΩ ~ 250mΩ의 DCR 범위를 포함합니다. 넓은 인덕턴스 범위, 높은 전류 용량 및 낮은 DCR 설계는 신호 라인 필터링부터 고전력 전력 라인 필터링까지 다양한 EMI 억제 애플리케이션에 적합합니다.A: 낮은 DCR은 전류가 권선을 통과할 때 전력 손실(I²R 손실)이 적다는 것을 의미합니다. 이는 전반적인 시스템 효율성을 개선하고 온도 상승을 줄이는 데 도움이 됩니다. STC08 시리즈는 8mΩ만큼 낮은 DCR을 제공하여 효율성 요구 사항이 엄격한 고전류 전력 설계에 특히 적합합니다.Q: 샘플 신청은 어떻게 하나요? 리드 타임은 어떻게 되나요?A: 당사 웹사이트 또는 이메일을 통해 샘플 신청을 제출할 수 있습니다. 회사 정보와 대상 모델을 제공해 주십시오. 샘플은 무료이며 3-5 영업일 이내에 배송됩니다. 대량 주문 리드 타임은 일반적으로 2-8주입니다.
