홈 /제품 소개/공통 모드 초 크/낮은 융합 용량 일반 모드 Choke STR0903 시리즈 UL94-V0 일반 모드 간섭 억제를 위해

낮은 융합 용량 일반 모드 Choke STR0903 시리즈 UL94-V0 일반 모드 간섭 억제를 위해

5000개
MOQ
협상 가능
가격

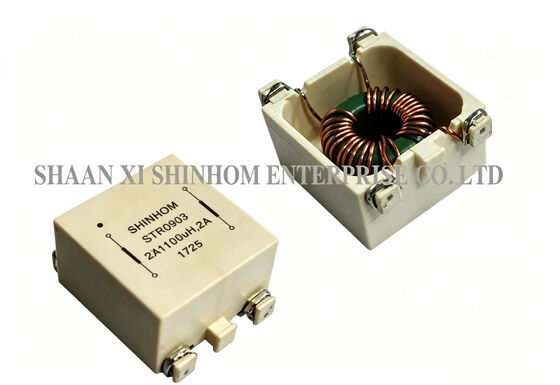

Low Interwinding Capacitance Common Mode Choke STR0903 Series UL94-V0 for Common-Mode Interference Suppression
풍모 갤러리 제품 설명 지금 얘기해
풍모
제품 사양
인덕턴스: 1.1~22mH
정격전류: 0.3A ~ 2A
작동 빈도: 50Hz ~ 500kHz
테스트 빈도: 10KHz,0.1V
작동 전압: 250VAC
작동 온도: -40℃에 +105℃
인증: UL /RoHs /SGS,ISO9001 ISO14001
애플리케이션: 스위칭 레귤레이터 인덕터
강조하다:

낮은 융합 용량 공통 모드 질식

,

UL94-V0 일반 모드 질식

,

일반 모드 간섭 억제 스쿼크
기본 정보
원래 장소: 중국
브랜드 이름: Shinhom
인증: RoHS
모델 번호: STR0903 시리즈
결제 및 배송 조건
포장 세부 사항: 판지 상자
배달 시간: 4~8주
지불 조건: 티/티
공급 능력: 10000000/월
제품 설명
STR0903 시리즈 공통 모드 인덕터 토로이달 코어 케이스 포함 공통 모드 초크, SMD 공통 모드 인덕터

STR0903 시리즈는 공통 모드 및 일부 차동 모드 필터링 요구 사항을 모두 충족할 수 있습니다.0.8% 누설 인덕턴스를 가지며, 이는 일부 차동 모드 억제 기능도 제공합니다. SMD 패키지는 증기 위상 납땜 및 적외선 리플로우 납땜을 지원하며, 납땜 내열성은 260°C/10초입니다. 이 제품은 소형 전자 안정기, 스위칭 전원 공급 장치 및 다양한 공통 모드 간섭 억제 애플리케이션에 널리 사용됩니다.특징

분할 권선 – 가장 낮은 권선 간 커패시턴스
  • 단층 권선 – 가장 높은 공통 모드 임피던스
  • 주파수 범위 – 50Hz ~ 500KHz
  • 누설 인덕턴스 – 약 0.8% (차동 모드 억제)
  • UL/CSA/IEC 안전 표준 충족
  • 재료 난연 등급 – UL94-V0
  • 작동 전압 – 250VAC
  • 작동 온도 – -40°C ~ +105°C
  • 적용 분야
공통 모드 간섭 억제
  • 램프용 소형 전자 안정기
  • 소형 스위치 모드 전원 공급 장치
  • 기술 정보
작동 전압: 250Vac
  • IDC 최대: 중첩 시 결정됨
  • 인덕턴스 테스트: HP4284A 10KHz 0.1V
  • RDC: QuadTech 1880 밀리오옴미터
  • 작동 온도: -40°C ~ +105°C
  • 보관 온도: -40°C ~ +105°C
  • 온도 상승 40°C 최대
  • 납땜 방법: 증기 위상, 적외선 리플로우
  • 납땜 내열성: 260°C, 10초
  • 용매 내성: MIL-STD-202E 준수
  • 참고: 제품 사양은 맞춤 설정 가능합니다.
낮은 융합 용량 일반 모드 Choke STR0903 시리즈 UL94-V0 일반 모드 간섭 억제를 위해
자주 묻는 질문
Q: 분할 권선 및 단층 권선의 장점은 무엇입니까?
A: 분할 권선은 1차 및 2차 권선을 코어에 물리적으로 분리합니다. 이는 권선 간 기생 커패시턴스를 효과적으로 줄이고 고주파 노이즈에 대한 커패시티브 결합 경로를 줄입니다. 단층 권선은 층간 기생 커패시턴스를 제거하여 더 높은 공통 모드 임피던스와 넓은 주파수 범위에 걸쳐 더 안정적인 필터링 성능을 제공합니다. 이 두 가지 기능을 결합하여
STR0903 시리즈는 공통 모드 및 일부 차동 모드 필터링 요구 사항을 모두 충족할 수 있습니다.50Hz-500KHz 주파수 대역에서 최적의 공통 모드 노이즈 억제를 달성할 수 있습니다.Q: 약 0.8% 누설 인덕턴스의 기능은 무엇입니까?
A: 약
0.8% 누설 인덕턴스는 일부 차동 모드 간섭 억제 기능도 제공합니다. 공통 모드 초크에서 누설 인덕턴스는 차동 모드 경로에 직렬로 연결된 작은 인덕터 역할을 하여 차동 모드 노이즈를 일부 감쇠시킵니다. 이 설계를 통해 STR0903 시리즈는 공통 모드 및 일부 차동 모드 필터링 요구 사항을 모두 충족할 수 있습니다.Q: 이 제품은 어떤 안전 표준을 준수합니까?
A: 제품의 연면 거리 및 공간 거리는 UL, CSA 및 IEC 안전 요구 사항을 충족합니다. 모든 재료는 UL94-V0 난연 인증을 받았습니다. 이 설계는 EN 60938-2 (VDE 0565-2) 표준을 준수합니다. 이러한 인증은 엄격한 안전 요구 사항이 있는 전원 공급 장치 및 조명 장비에 제품을 사용할 수 있도록 보장합니다.
