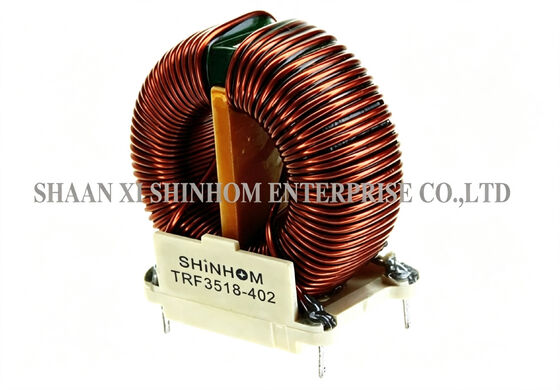

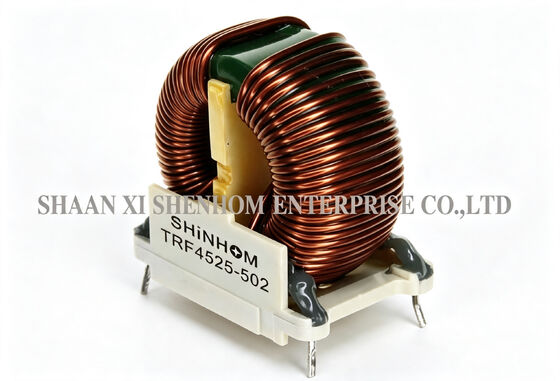

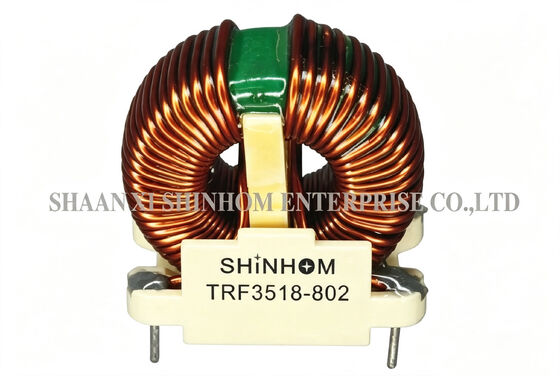

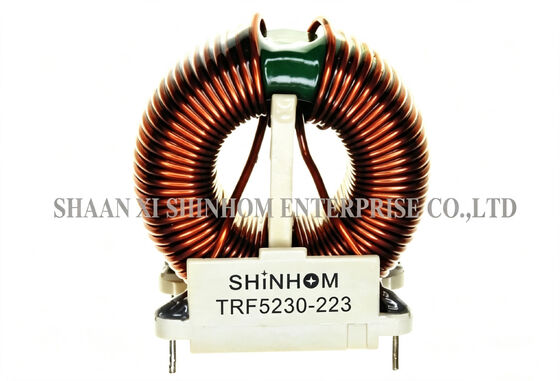

이 TRF 시리즈 고주파 토로이달 공통 모드 초크는 토로이달 코어와 듀얼 와인딩 설계를 사용합니다. 정격 전류는 1.5A에서 18A까지입니다. 인덕턴스 범위는 1mH에서 120mH입니다. 공통 모드 공진 주파수 범위는 100KHz에서 3MHz입니다. 이 제품은 뛰어난 기계적 강도, 낮은 DCR 및 낮은 온도 상승을 제공합니다. 전력 및 신호 회로의 전자기 노이즈를 효과적으로 제거합니다. 다양한 레이아웃 요구 사항에 맞는 여러 PCB 장착 하우징을 사용할 수 있습니다. 작동 온도 범위: -40°C ~ +105°C. AC/DC 및 DC/DC 라인 노이즈 억제, 통신 시스템, 자동차 전자 제품, LCD/PDP TV 및 컴퓨터 주변 장치에 널리 사용됩니다.
Q: 이 제품은 어떤 EMI 표준을 준수합니까?
A: TRF 시리즈 공통 모드 초크는 FCC, VCCI, CISPR 및 FTZ를 포함한 국제 EMI 표준을 준수합니다. 제품이 전도 방출 규정 준수 테스트를 통과하고 전력 및 신호 라인의 전자기 간섭을 줄이는 데 도움이 됩니다.
Q: 100KHz-3MHz 공통 모드 공진 주파수의 중요성은 무엇입니까?
A: 공통 모드 초크는 공진 주파수 근처에서 가장 높은 공통 모드 임피던스를 제공하여 최적의 노이즈 억제를 달성합니다. 100KHz-3MHz 공진 주파수 범위는 스위칭 전원 공급 장치 및 디지털 회로의 주요 전도 EMI 주파수 대역을 포함하여 중요한 주파수 대역에서 효과적인 공통 모드 노이즈 감쇠를 보장합니다.
Q: ±50%/-30% 인덕턴스 허용 오차가 선택에 어떤 영향을 미칩니까?
A: 이 허용 오차 범위는 실제 인덕턴스가 공칭 값보다 최대 50% 높거나 30% 낮을 수 있음을 의미합니다. EMI 필터링 응용 분야에서는 선택 시 전체 온도 및 작동 전류 범위에서 인덕턴스가 최소 필터링 요구 사항을 충족하는지 확인하십시오. 중요 설계에서는 충분한 여유를 두는 것이 좋습니다.
