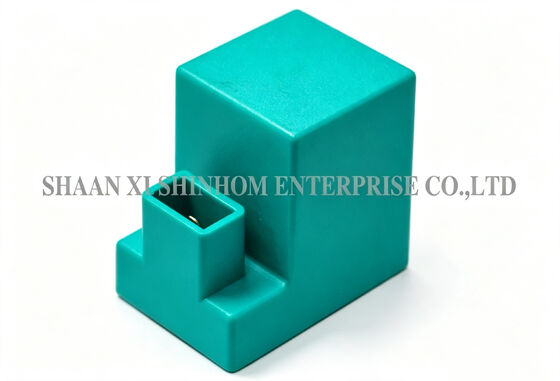

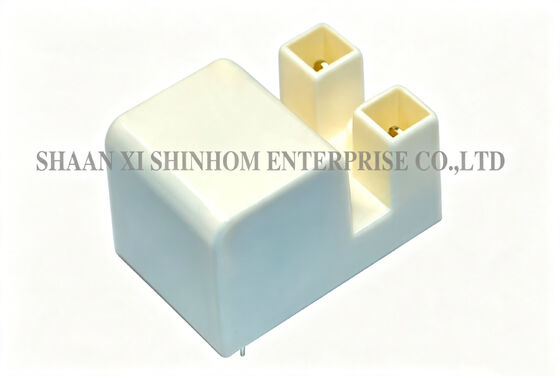

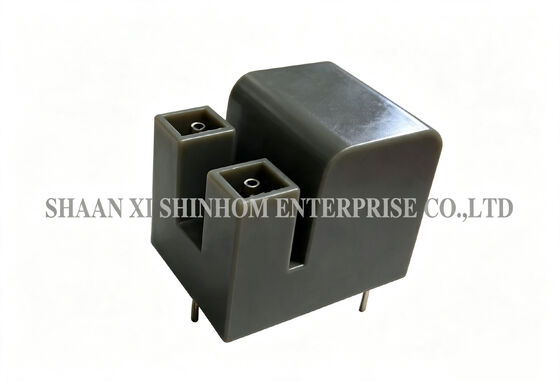

이건고전압 발화 트랜스포머가스 / 오일 번너 발화, 오존 발전기 드라이브 및 산업 고전압 펄스 애플리케이션을 위해 설계되었습니다. 출력 전압은 최대 15KV입니다.이 제품은 69의 회전 비율로 높은 주파수 스테프 업 토폴로지를 사용합니다..5:1. 효율적으로 저전압 입력을 고전압 펄스 출력으로 가속화하여 강력한 발화 에너지와 빠른 반응을 제공합니다. 1차 인덕턴스: 12μH. 2차 인덕턴스: 40mH. 1차 DCR: 75mΩ.2차 DCR: 81.8Ω. 가스 번어, 석유로 작동하는 보일러, 오존 발전기 및 다양한 산업용 고전압 펄스 장비에서 널리 사용됩니다.
| 매개 변수 | 가치 |
|---|---|
| 인덕턴스 (Pin2-1) | 12uH±30%@1KHz,0.3V |
| 인덕턴스 (Pin4-3) | 40mH±10%@1KHz,0.3V |
| 회전 비율 | Sec:Pri=69.5 참조 |
| DCR (Pin2-1) | 75mΩ±10% |
| DCR (Pin4-3) | 810.8Ω±10% |
참고: 더 많은 제품을 사용자 정의 할 수 있습니다.
질문: 69의 회전 비율을 위해 출력 전압은 어떻게 계산됩니까?5:1?
A: 이론적 출력 전압은: 출력 전압 = 입력 전압 × 회전 비율 (69.5). 예를 들어, 12V 입력에서 이론적 출력은 대략 834V입니다. 24V 입력에서는 대략 1입니다.,실제 출력 전압은 부하 조건, 핵심 손실 및 기생 자치 매개 변수에 의해 영향을 받는다. 15KV는 최대 최고 출력 능력이다.우리는 당신의 점화 간격과 중간에 기반 실제 측정 수행을 권장.
Q: 1차 및 2차 윙 인덕턴스 값은 무엇입니까?
A: 1차 윙 (Pin2-1) 의 인덕턴스는 12μH ± 30%. 2차 윙 (Pin4-3) 의 인덕턴스는 40mH ± 10%. 시험 조건은 1KHz, 0.3V입니다.
Q: 기본 DCR 값과 중차 DCR 값은 무엇입니까?
A: 1차 DCR (Pin2-1) 는 75mΩ ± 10%입니다. 2차 DCR (Pin4-3) 는 81.8Ω ± 10%입니다. 더 높은 2차 DCR는 많은 수의 2차 회전과 세밀한 와이어 지표로 인해 발생합니다.이것은 고전압 트랜스포머의 정상적인 특성입니다..
