TR 시리즈 토로이달 초크 코일, 고주파 애플리케이션용 인덕터, 초크 전력 인덕터

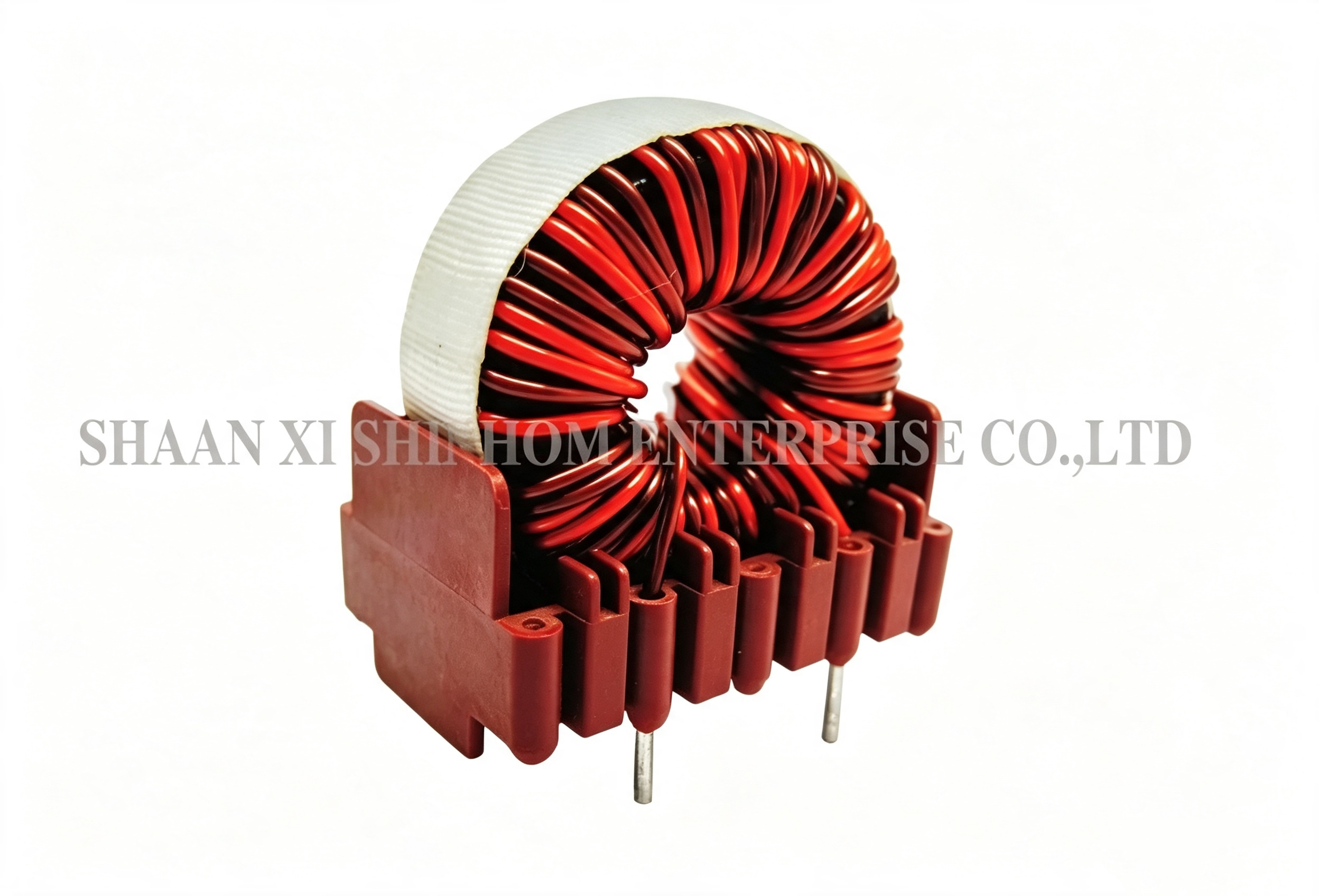

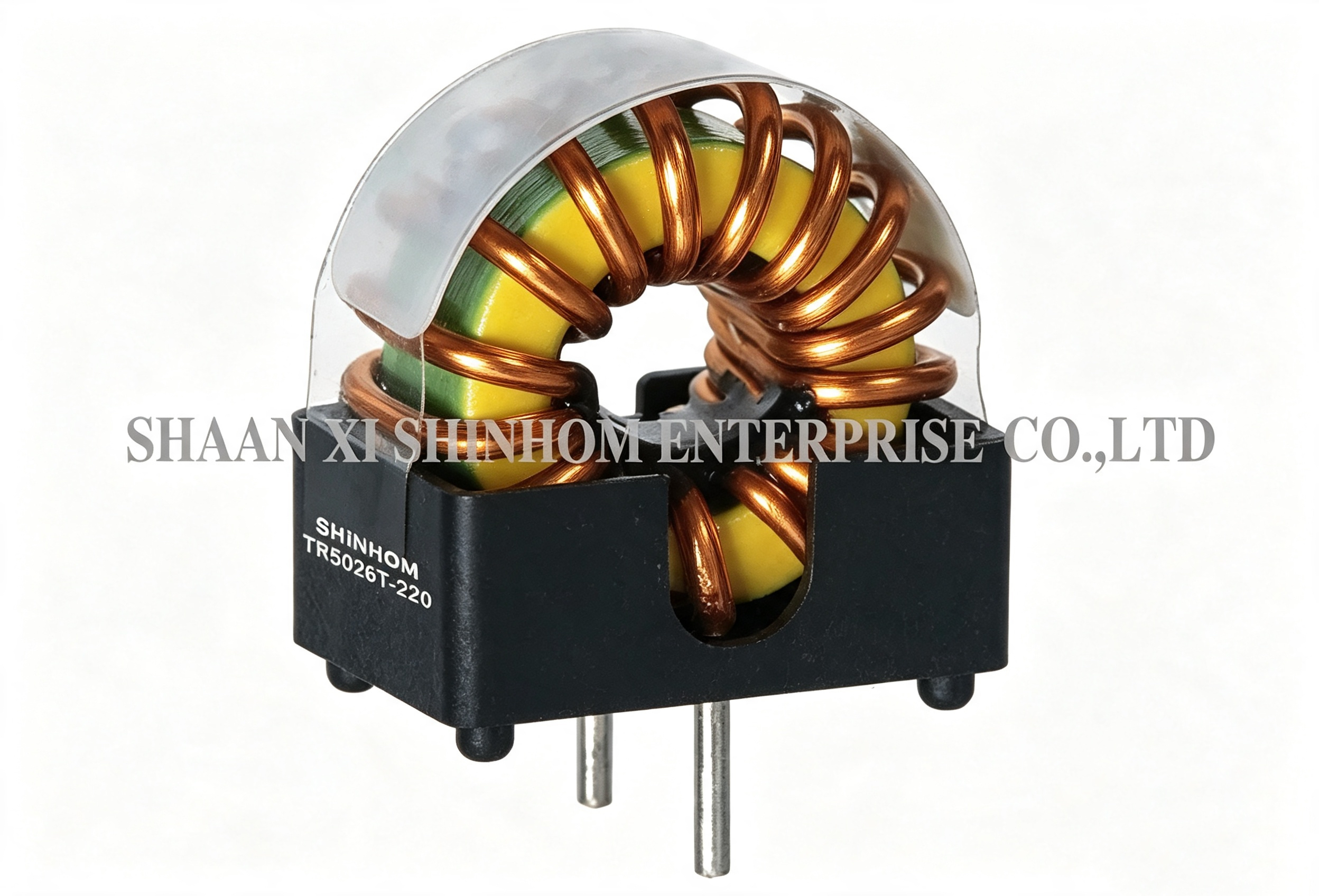

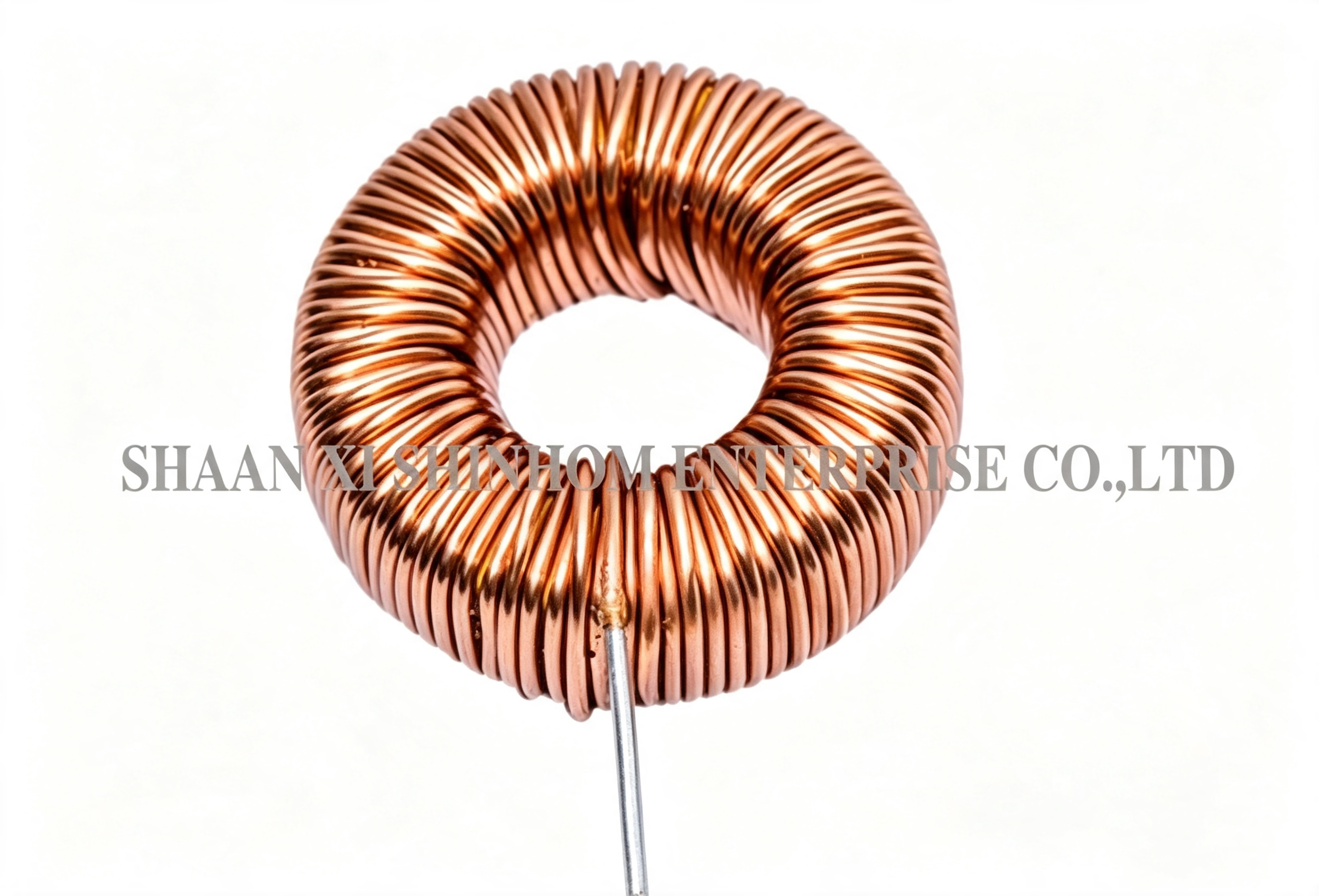

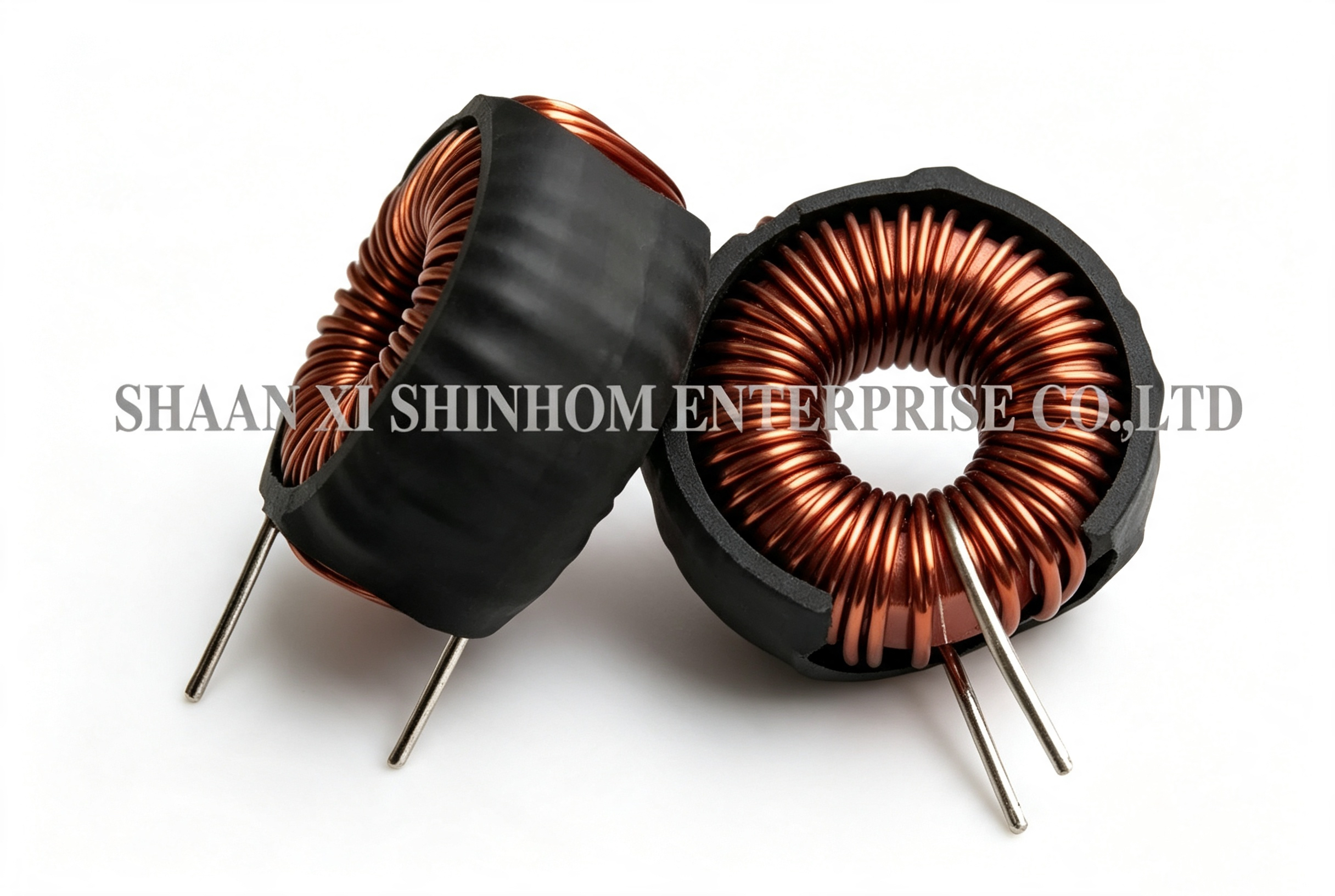

TR 시리즈토로이달 초크/전력 인덕터는 고주파 스위칭 전원 공급 장치 및 전자 장비를 위해 설계되었습니다. 고주파에서 낮은 손실과 우수한 EMI 억제 성능을 제공합니다. 이 제품은 누설 자속이 극히 낮은 토로이달 코어 구조를 사용하여 전자기 간섭을 효과적으로 줄입니다. MPP, High Flux, Sendust/카르보닐 철, 철 분말 코어를 포함한 다양한 코어 재질 옵션을 사용할 수 있으며, 이는 다양한 주파수 및 전력 요구 사항에 적합합니다. SMD 및 관통형 패키지 모두 지원됩니다. 로우 프로파일 디자인은 공간을 절약합니다. 스위칭 전원 공급 장치, 전력선 필터링, EMI/RFI 억제 및 다양한 고주파 전자 장치에 널리 사용됩니다.
특징
애플리케이션
사양
제품 설명
| 토로이드 코어 데이터 | 코일 포머 치수 (mm) | |||
| 유형 | 외경 | 내경 | 높이 | 질량 (G) |
| T3.0 | 3.05 | 1.27 | 1.27 | 0.04 |
| T3.9 | 3.94 | 2.24 | 1.3 | 0.05 |
| T3.9/2 | 3.94 | 2.24 | 2.0 | 0.07 |
| T4.0 | 4.0 | 2.4 | 1.6 | 0.06 |
| T5.8 | 5.84 | 3.05 | 1.52 | 0.1 |
| T5.8/3 | 5.84 | 3.05 | 3.0 | 0.3 |
| T6.3 | 6.3 | 3.8 | 2.5 | 0.2 |
| T9.5 | 9.53 | 4.75 | 3.17 | 0.8 |
| T10 | 10.0 | 6.0 | 4.0 | 0.9 |
| T12.5 | 12.5 | 7.5 | 5.0 | 1.8 |
| T13.3 | 13.3 | 8.3 | 5.0 | 1.8 |
| T14 | 14.0 | 9.0 | 5.0 | 2.0 |
| T15 | 15.0 | 10.4 | 5.3 | 2.4 |
| T16 | 16.0 | 9.6 | 6.3 | 3.7 |
| T17 | 17.0 | 10.7 | 6.8 | 4.4 |
| T20/7 | 20.0 | 10.0 | 7.0 | 7.6 |
| T22 | 22.1 | 13.7 | 6.35 | 6.8 |
| T23/8 | 22.6 | 14.7 | 7.6 | 8.1 |
| T23/9 | 22.6 | 14.7 | 9.2 | 9.8 |
| T25/10 | 25.3 | 14.8 | 10.0 | 16 |
| T25/12 | 25.3 | 14.8 | 12.0 | 19 |
| T25/15 | 25.3 | 14.8 | 15.0 | 24 |
| T25/20 | 25.3 | 14.8 | 20.0 | 33 |
| T29 | 29.5 | 19.0 | 14.9 | 27 |
| T30 | 30.5 | 20.0 | 12.5 | 25 |
| T34/10 | 34.0 | 20.5 | 10.0 | 27 |
| T34/12.5 | 34.0 | 20.5 | 12.5 | 33 |
| T36 | 36.0 | 23.0 | 15.0 | 43 |
| T40 | 40.0 | 24.0 | 16.0 | 61 |
| T42 | 41.8 | 26.2 | 12.5 | 48 |
| T50 | 50.0 | 30.0 | 20.0 | 118 |
| T58 | 58.3 | 40.8 | 17.6 | 115 |
| T100 | 102 | 65.8 | 15.0 | 330 |
SMD 전력 인덕터 및 기타 다양한 인덕터를 제공할 수 있습니다.
참고:
RoHS, ISO9001 인증을 획득했습니다. 좋은 품질과 저렴한 가격, 높은 명성은 더 많은 고객을 끌어들였습니다. 저희 제품에 관심이 있으시면 필요한 제품 종류와 더 자세한 정보를 알려주십시오. 귀하의 요구 사항에 따라 샘플을 공급할 수 있습니다.
FAQ
Q: TR 시리즈에 사용 가능한 코어 재질은 무엇이며, 어떻게 선택해야 하나요?
A: TR 시리즈는 MPP (몰리브덴 퍼멀로이 분말), 하이플럭스, 센더스트, 카르보닐 철, 철 분말의 다섯 가지 코어 재질 옵션을 제공합니다. MPP는 가장 낮은 손실과 최고의 온도 안정성을 제공하여 고주파, 고정밀 애플리케이션에 적합합니다. 하이플럭스는 높은 포화 밀도를 가지며 고전력 애플리케이션에 적합합니다. 센더스트는 좋은 비용 효율성을 제공합니다. 카르보닐 철은 우수한 고주파 특성을 가집니다. 철 분말은 가장 저렴합니다. 선택은 작동 주파수, 전력 및 비용 요구 사항을 기반으로 해야 합니다.
Q: SMD와 관통형 패키지 중 어떻게 선택해야 하나요?
A: SMD 패키지는 자동 SMT 생산 라인에 적합하며 대량 생산에 이상적입니다. 관통형 패키지는 웨이브 솔더링에 적합하며 수동 납땜 및 프로토타이핑을 용이하게 합니다. PCB 설계 및 생산 공정에 따라 선택하십시오.
Q: 0.2A에서 30A까지의 정격 전류는 어떻게 선택해야 하나요?
A: 선택 시, 최대 작동 전류의 1.2~1.5배 이상의 정격 전류를 선택하는 것이 좋습니다. 이는 코어 포화를 방지하여 필터링 성능 저하를 막을 수 있는 충분한 마진을 제공합니다. 또한 고온에서의 전류 감소를 고려하여 부품 온도가 85°C를 초과하지 않도록 하십시오.
