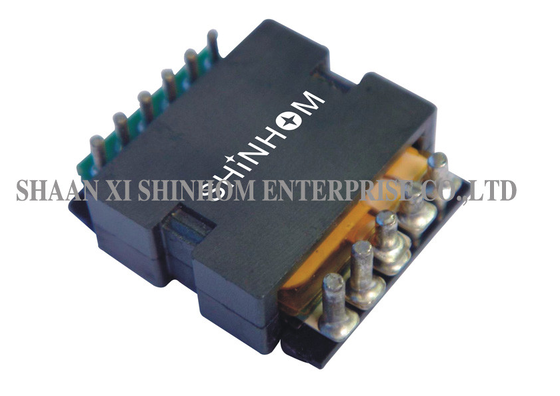

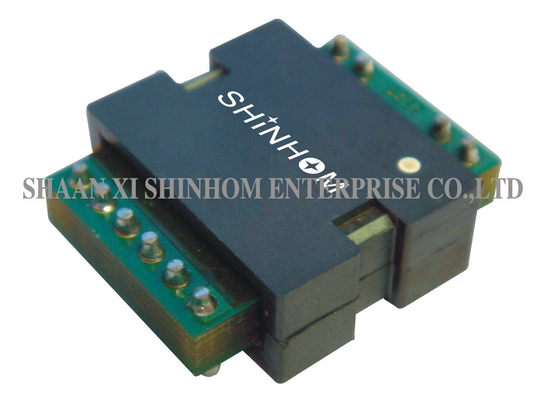

전기통신 및 자동차 시스템용 고주파 평면 변압기 3000W 낮은 EMI

이 평면 변압기는 DC/DC 및 DC/AC 변환 애플리케이션을 위해 설계되었습니다. 저프로파일 구조를 특징으로 하며, 최대 3000W의 전력과 최대 73A의 전류를 지원합니다. 패드 크기는 23.5mm × 19.5mm입니다. 이 제품은 매우 낮은 누설 인덕턴스( <0.2%), 높은 전력 밀도(부품당 5W-25kW), 그리고 낮은 EMI 방사를 제공합니다.

EE14부터 EE100까지 다양한 코어 크기를 사용할 수 있습니다. 수평/수직 장착, 스루홀/SMT, 핀/플라이 리드 단자 및 장착 옵션을 지원하며 모든 SMPS 토폴로지와 호환됩니다.고밀도 DC/DC 전원 공급 장치, 통신 장비, 산업 제어 시스템, 자동차 및 중장비 차량 시스템에 널리 사용됩니다.특징:

저프로파일 평면 변압기

• 고주파 평면 변압기
• PCB 평면 변압기
• 평면 스위칭 전원 변압기
• EE14/EE16/ EE18/EE22/EE32/EE38/EE43/EE64/EE100 평면 변압기
• 기성품 SMT 평면 변압기
• 전력 범위: 최대 3000W
• 매우 낮은 누설 인덕턴스(간극 없는 코어의 경우 0.2% 미만).
• 비용 효율적이고 경쟁력 있는 가격.
• 최소 전자기 간섭(EMI).
• 높은 비전력 밀도(부품당 5W-25kW).
• 1차 및 2차 사이의 높은 크리피지 및 클리어런스 거리
• 모든 SMPS 토폴로지에 적용 가능.
• 다양한 장착 및 단자 옵션(수평, 수직, 스루홀, SMT, 핀, 플라잉 케이블 등).
• 특수 설계된 방열 클립.
• 응용 분야:
• 고밀도 및 고효율.

• 주 권선 인덕터는 출력 초크 역할을 하며,
• 보조 권선은 PM(TI25S1604)으로의 입력 전류를 제어합니다.
• 통신, 산업 제어 시스템,
• 자동차 및 중장비 차량 시스템
• 기술 정보:
• PE 20s1604의 인덕턴스는 Agilient/HP4284에서 핀 7 및 11 사이, 100kHz, 0.1 Vrms에서 측정되었습니다.

• IDC 포화는 인덕턴스가 공칭 값의 15% 감소하는 전류입니다.
• IDC 가열은 부품 온도가 약 45°C 증가하는 전류입니다.
• 자주 묻는 질문
• Q: 기존 와이어 권선 변압기에 비해 평면 변압기의 장점은 무엇입니까?
