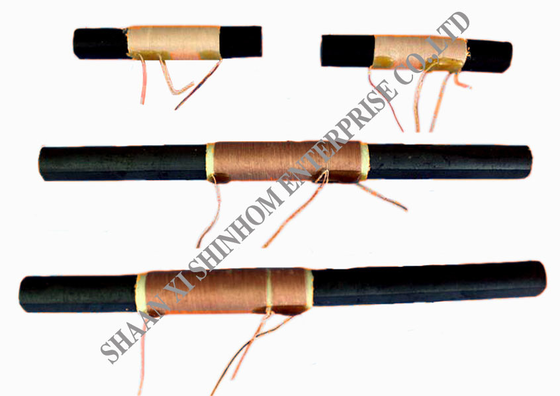

출입 통제 시스템 및 무선 충전용 고품질 RFID 코일

RFID 시스템 및 스마트 IC 카드 애플리케이션용 RFID 안테나 코일

이 RFID 안테나 코일은 RFID 시스템 및 스마트 IC 카드 애플리케이션용으로 설계되었습니다. 인덕턴스는 734µH±2%, 작동 주파수는 125kHz, Q 계수는 ≥120, 자체 공진 주파수는 ≥1.7MHz입니다. 이 제품은 Litz 와이어를 사용한 허니콤 다층 권선 공정을 사용하여 높은 Q 계수와 넓은 인덕턴스 범위를 제공합니다. 액세스 제어 시스템용 RFID 안테나, RFID 원통형 코일, 스마트 IC 카드 코일, 무선 충전 코일을 포함한 다양한 구조 유형을 지원합니다. 와이어 직경은 0.04mm에서 1.3mm까지 가능합니다. 정격 전류는 최대 50A입니다. 작동 온도 범위는 -55°C ~ +155°C입니다. RFID 액세스 제어 시스템, 스마트 IC 카드, 무선 충전, 산업용 센싱, 자동차 전자 제품에 널리 사용됩니다.

특징

• 가장 작은 이미터 안테나 코일
• 다양한 RFID 코일 구조가 고객 사양을 충족합니다:
• 높은 Q 값 및 넓은 인덕턴스 범위
• 실크 구리선 허니콤 타입 권선
• 고객 사양에 맞춤 제작
• 정격 전류 최대 50A
• 작동 온도: -55 ~ +155 °C
• 와이어 직경 0.04mm ~ 1.3mm

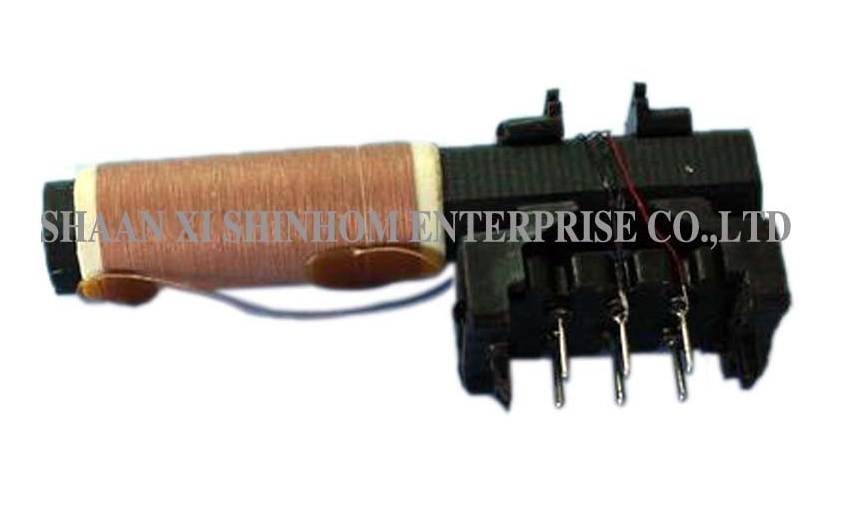

• 액세스 제어 시스템용 RFID 코일 RFID 안테나

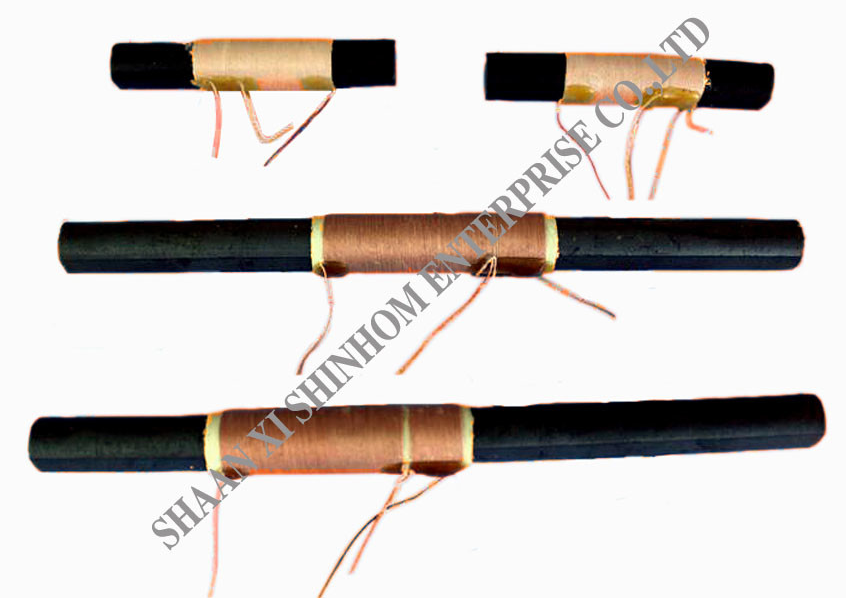

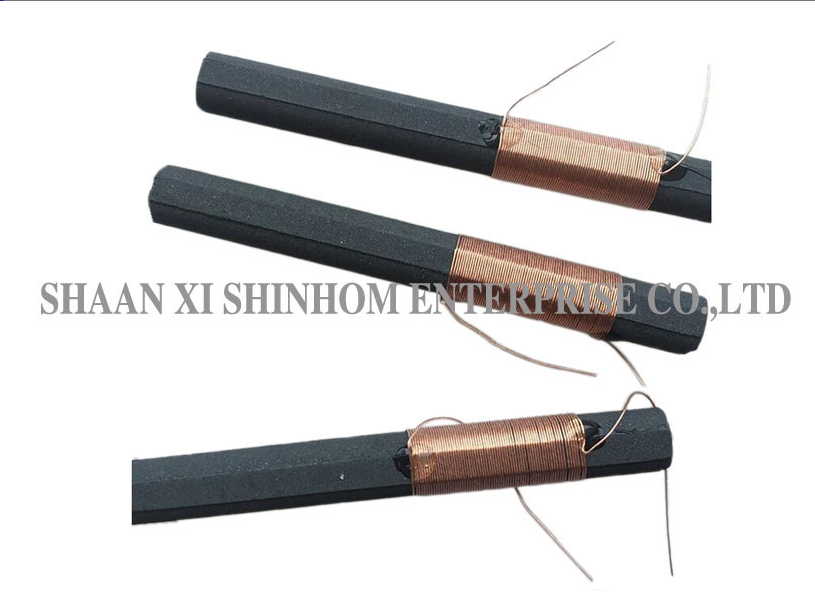

• RFID 원통형 코일
• 스마트 IC 카드용 RFID 코일
• 무선 충전 코일
• 맞춤 제작 환영

애플리케이션

• RFID 액세스 제어 시스템
• 스마트 IC 카드
• 무선 충전 수신기
• 자동차 수동 키리스 엔트리 시스템
• 산업 자산 추적 태그
• NFC 근거리 통신 장치
• 의료 IoT 센서
• 동물 전자 태그

전기 사양:

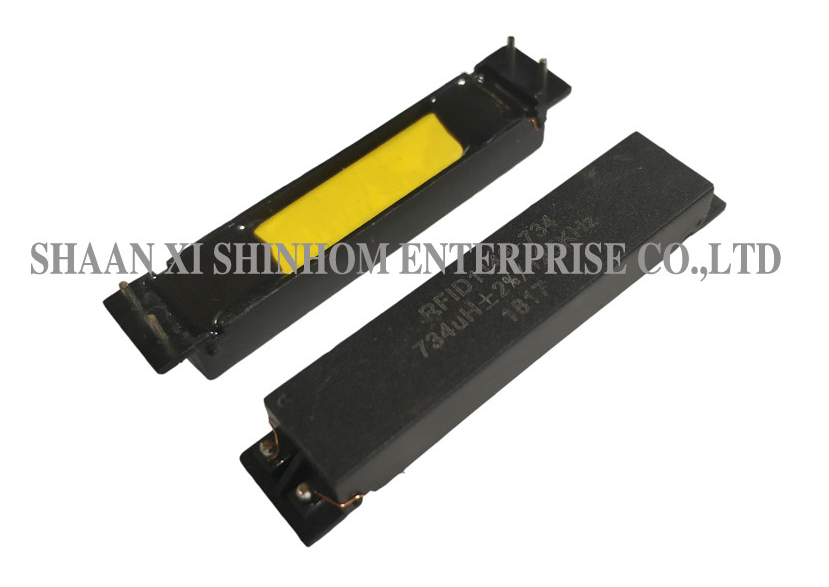

• L: 734uH±2% @125KHz,1V
• DCR: 2.8Ω±10%
• Q: 120 Min@125KHz,1V
• SRF: 1.7MHz Min
• 작동 온도: -40°C ~ +125°C
• 보관 온도: -40°C ~ +85°C

더 많은 RFID 안테나 코일을 보려면 당사 웹사이트를 방문하거나 문의하십시오.

자주 묻는 질문

Q: 일반 권선에 비해 허니콤 권선의 장점은 무엇입니까?

A: 허니콤 권선은 다층 교차 권선을 사용하여 분포 커패시턴스를 효과적으로 줄입니다. 이는 자체 공진 주파수(SRF)를 증가시켜 코일이 작동 주파수에서 안정적인 인덕턴스와 Q 계수를 유지할 수 있도록 합니다. 허니콤 구조는 또한 기계적 강도를 향상시키고 더 나은 진동 저항을 제공합니다.

Q: Litz 와이어의 기능은 무엇입니까?

A: Litz 와이어는 여러 개의 절연된 얇은 구리 가닥을 꼬아 만든 것입니다. 고주파에서 스킨 효과 및 근접 효과 손실을 효과적으로 줄여 코일의 Q 계수 및 신호 수신 감도를 향상시킵니다. RFID 안테나 성능 향상을 위한 핵심 재료 선택입니다.

Q: 배송 시간은 얼마나 걸리며 어떤 포장 방법을 사용합니까?

A: 표준 리드 타임은 주문 확인 후 2-8주이며, 제품 사양 및 주문 수량에 따라 달라집니다. 제품은 안전한 국제 운송을 보장하기 위해 상자, 폼, 팔레트, 포장 필름 및 고정 스트랩으로 안전하게 포장됩니다.
