페라이트 칩 비드 인덕터 고주파 EMI 억제 노이즈 필터링 및 전원 공급 장치용

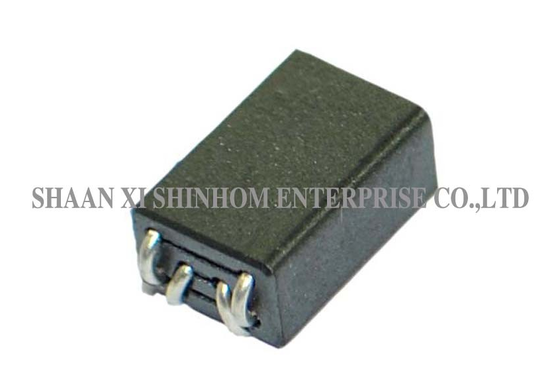

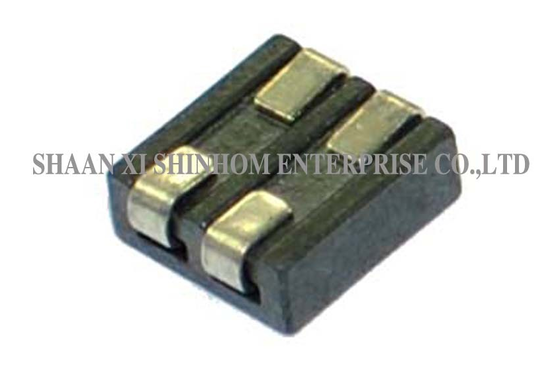

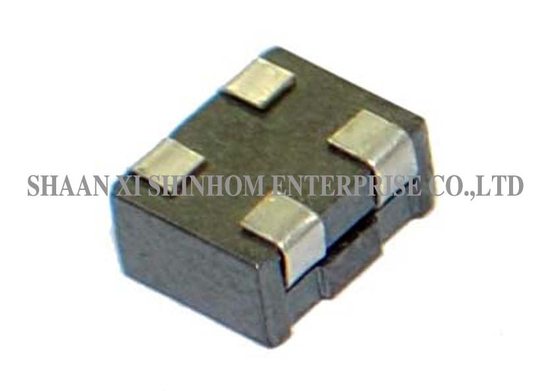

이 SMD 페리트 진주 인듀서에는 SMB형 표면 장착 패키지가 사용되며 고주파 EMI 억제 및 제로 플럭스 특성을 제공합니다.이 제품은 낮은 DCR 및 높은 IDC (명용 전류) 용량을 제공합니다.구멍을 통해 축적 페리트 구슬 또한 옵션으로 제공됩니다. 그것은 널리 소음 필터링 장비, 전원 공급, 모바일 무선 장치, DC-DC 변환기, GPS 장치,무선 통신 장비, 네트워크 시스템 및 xDSL 필터. 또한 컴퓨터 디스크 드라이브 및 PC 보드에서 EMI 보호를 위해 사용되며 자동차 라디오와 같은 외부 간섭 소스에서 EMI 노이즈를 효과적으로 필터합니다.휴대폰, 비디오 레코더.

• 높은 주파수 및 EMI 억제와 함께 표면 장착 철회 회전 구슬
• 낮은 DCR 및 높은 IDC 구슬 인듀서

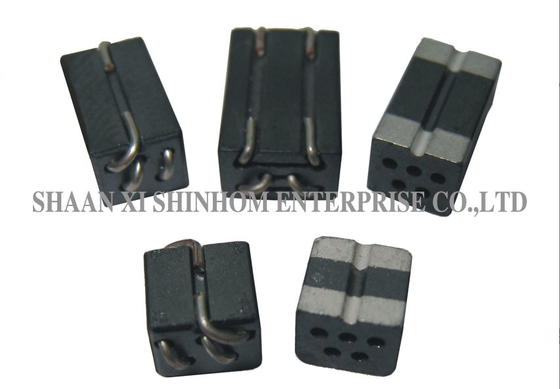

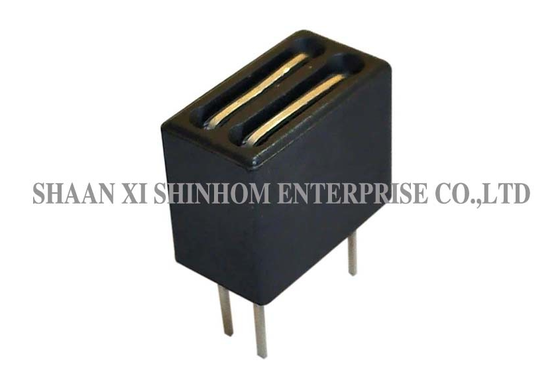

• EMI 억제를 위한 구멍을 뚫고 있는 축적 페리트 구슬
• 뚫린 구멍의 페리트 구슬
• FCC와 EMC를 측정하기 위한 뚫린 페리트 구슬

• 소음 필터링 장치
• 전원 공급 장치
• 트랙 및 SCR 제어 회로
• 모덤, PDP, LCD 및 TV 변환기
• 이동용 라디오, DC/DC 변환기
• GPS 장치
• 무선 통신 장비
• 네트워크 시스템, xDSL 필터
• 컴퓨터 디스크 드라이브 및 PC 보드 자동차 라디오, 휴대 전화 및 VCR와 같은 외부 소스에서 EMI를 필터링하기 위해

• 임페던스: 20Ω Ref@25MHz
• 임페던스: 33Ω Ref@100MHz ((25Ω Min)
• 임페던스: 36Ω Ref@300MHz
• DCR: 0.75mΩ 최대
• 가등 전류: 15A 최대
• 정렬 전압: 280Vdc 최대
• 작동 온도: -40°C ~ +125°C

더 많은 EMI 억제 페리트 코어, 우리의 웹 사이트에 가서 또는 저희에게 연락하십시오.

A: 제로 자기 흐름 설계는 통상적인 작동 조건 하에 진주에는 동전 bias 흐름이 없습니다. 이것은 핵 포화 방지,높은 전류 조건에서도 안정적인 임피던스 특성 및 EMI 억제 효과.

A: SMB형 (Surface Mount Bead) 은 정해진 패드 크기 및 사양을 가진 표준화된 표면 장착 진주 패키지입니다. 자동 SMT 배치 장비와 호환됩니다.대용량 생산 및 컴팩트 PCB 설계에 적합합니다..

A: 페리트 껍질은 신호선이나 전력선의 입구에 설치되어 있습니다.외부 EMI 소음 에너지를 열으로 변환하고 분산, PC 보드의 내부 회로에 간섭 신호가 들어오지 않도록 합니다.
