노트북 및 LCD TV용 SDRH5D18/5D28 시리즈의 높은 전류 보호 SMD 인듀서 낮은 DCR

5000개
MOQ
협상 가능
가격

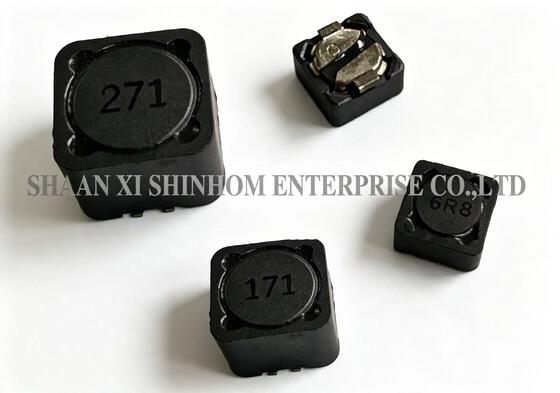

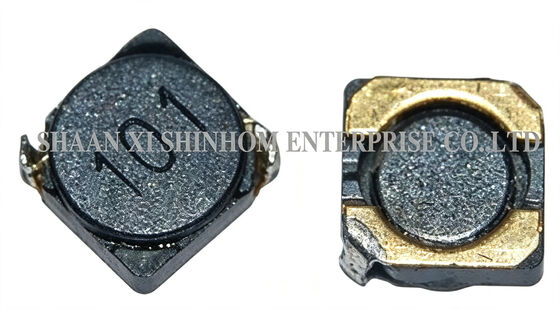

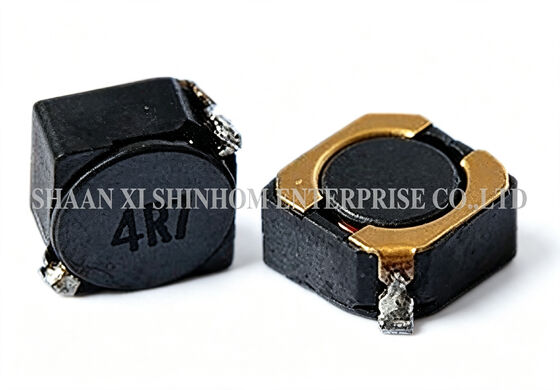

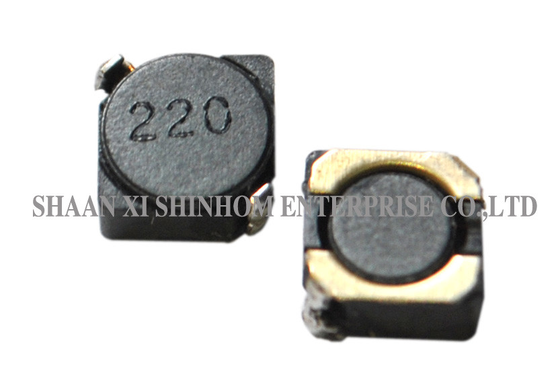

High Current Shielded SMD Inductor SDRH5D18/5D28 Series Low DCR for Notebooks and LCD TVs
풍모 갤러리 제품 설명 지금 얘기해
풍모
제품 사양
인덕턴스: 1uH~100uH
최대 전류: 3.86A
패드 크기: 6.3mm*6.3mm
차폐: 차폐
재료: 페라이트
제품명: SMD 파워 인덕터
강조하다:

SMD 인덕터 고전류 보호

,

낮은 DCR 전력 인덕터

,

LCD TV용 SDRH5D18 인덕터
기본 정보
원래 장소: 중국
브랜드 이름: Shinhom
인증: RoHS
모델 번호: SDRH5D18/5D28 시리즈
결제 및 배송 조건
포장 세부 사항: 판지 상자
배달 시간: 4~8주
지불 조건: 티/티
공급 능력: 10000000/월
제품 설명
SDRH5D18/5D28 시리즈 1uH ~ 100uH 자기 차폐 표면 실장 전력 인덕터, SMD 인덕터, 전류 최대 3.86A

이 SDRH5D18/5D28 시리즈 자기 차폐 SMD 전력 인덕터는 자기 차폐 구조와 사각형 평면 패키지 디자인을 사용합니다. EMI를 효과적으로 줄여 고밀도 PCB 레이아웃 및 공간 제약이 있는 애플리케이션에 적합합니다. 인덕턴스 범위는 1μH에서 100μH까지입니다. 높은 전류 용량은 최대 3.86A입니다. 낮은 DCR은 높은 변환 효율을 보장합니다. 이 제품은 뛰어난 기계적 강도, 높은 신뢰성 및 우수한 납땜성을 제공하여 다양한 작업 조건에서 장기간 안정적인 작동을 보장합니다. 비디오 레코더, 노트북, DC-DC 컨버터, 비디오 디지털 카메라, 통신 시스템, 자동차 전력 시스템, LCD/PDP TV, 하드 디스크 드라이브, 네트워크 시스템 및 컴퓨터 주변 장치에 널리 사용됩니다.

특징:
  • 자기 차폐 구조
  • 낮은 DC 저항
  • 최대 3.86A의 대전류
  • 뛰어난 기계적 강도
  • 높은 신뢰성 및 우수한 납땜성
  • 낮고 사각형인 프로파일
  • 높은 내열성
일반적인 애플리케이션:
  • VCR, 노트북, DC/DC 컨버터
  • 비디오 디지털 카메라
  • 통신 시스템
  • 자동차 시스템 전원 공급 장치
  • LCD PDP 텔레비전
  • 하드 디스크 드라이브, 셋톱박스, XDSL
  • 네트워크 시스템
  • 컴퓨터 주변 장비
테스트 장비 및 조건:
  • 인덕터 테스트: HP4284A (동등품 허용)
  • DCR: QuadTech 1880 밀리옴미터
  • Q- HP4342A - SRF-HP4191A
  • IDC 최대 전류는 초기 값 대비 10% 감소
  • 작동 온도: -40℃ ~ +105℃
  • 보관 온도: -40℃ ~ +105℃
  • 납땜 방법: 증기 위상, 적외선 리플로우
  • 납땜 열 저항: 260℃에서 10초
  • 용매 저항: MIL-STD-202E 준수

노트북 및 LCD TV용 SDRH5D18/5D28 시리즈의 높은 전류 보호 SMD 인듀서 낮은 DCR

참고: 제품 사양은 맞춤 설정 가능합니다.

FAQ
Q: 자기 차폐 구조의 장점은 무엇입니까?
A: 자기 차폐 구조는 폐쇄 자기 회로 설계를 사용하여 코어 내부에 자기 플럭스를 가둡니다. 누설 플럭스와 주변 민감 회로에 대한 전자기 간섭을 효과적으로 줄입니다. 통신 장비 및 자동차 전자 제품과 같은 고밀도 PCB 레이아웃에서 차폐 인덕터는 시스템 EMC 성능을 크게 향상시킵니다.
Q: 이 시리즈의 인덕턴스 범위와 정격 전류는 어떻게 됩니까?
A: 인덕턴스 범위는 1μH에서 100μH까지이며, 정격 전류는 최대 3.86A입니다. 넓은 인덕턴스 범위와 높은 전류 용량으로 신호 필터링부터 전력 변환까지 다양한 애플리케이션에 적합합니다.
Q: 정격 전류는 어떻게 정의됩니까?
A: 정격 전류는 인덕턴스가 10% 감소하는 DC 전류 값으로 정의됩니다(IDC 최대 전류는 초기 값 대비 10% 감소). 테스트 조건은 주변 온도 20℃입니다. 실제 애플리케이션에서는 포화 전류에 대한 온도 상승 효과를 고려하고 충분한 설계 마진을 확보하십시오.
