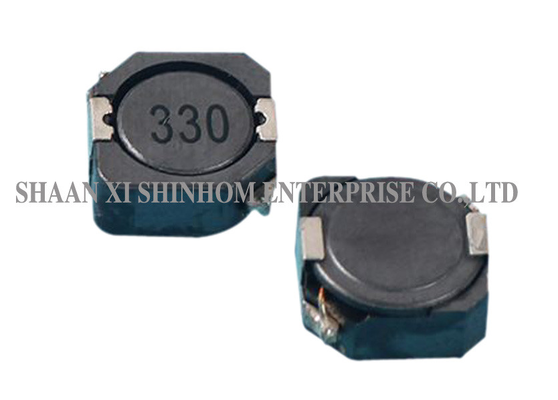

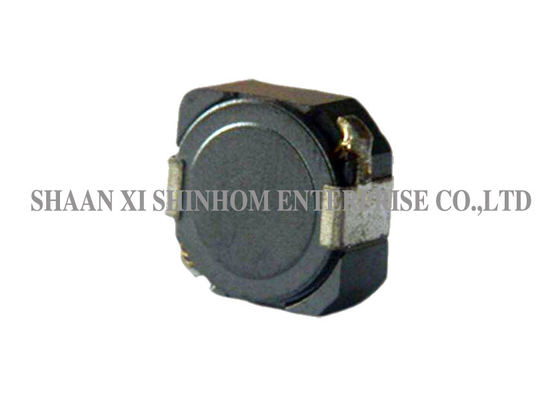

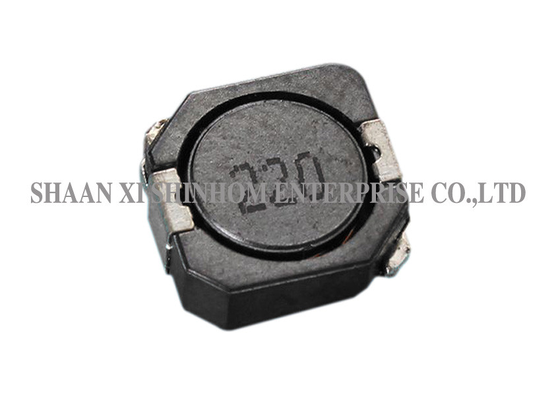

본 SDRH103/104/105 시리즈 자기 차폐형 SMD 파워 인덕터는 차폐 구조를 갖추고 있어 EMI를 효과적으로 줄여주며, 고밀도 PCB 레이아웃 및 공간 제약이 있는 애플리케이션에 적합합니다.이 제품은 높은 포화 전류 특성을 제공하며, 인덕턴스 범위는 10μH~560μH입니다. 소형 크기, 높은 에너지 저장 용량 및 낮은 저항 특성으로 대전류 동작에 적합하며, PDA 및 DC-DC 스위칭 전원 공급 장치에 이상적인 인덕터입니다.우수한 기계적 강도와 열 안정성을 갖추어 리플로우 솔더링 온도 변화 및 외부 기계적 응력을 견딜 수 있습니다.본 제품은 비디오 레코더, 사무 자동화(OA) 기기, 디지털 카메라, LCD TV, 노트북, 휴대용 통신 장치 및 DC-DC 컨버터입니다.
자기 차폐 구조 – 낮은 EMI
인덕턴스 범위 – 10~560μH
높은 포화 전류
소형 크기 – 높은 에너지 저장 용량
낮은 DCR
우수한 기계적 강도 및 열 안정성
동작 온도 – -40°C ~ +105°C
보관 온도 – -40°C ~ +105°C
비디오 레코더(VCR) 전원 공급 장치
OA 사무 자동화 기기
디지털 카메라 전원 공급 장치
LCD TV 전원 공급 장치
노트북 마더보드 전원 공급 장치
휴대용 통신 장치
DC-DC 컨버터
PDA 전원 공급 장치
참고: 제품 사양은 맞춤 구성이 가능하며, 맞춤형 인덕턴스 값도 제공됩니다.
Q: 자기 차폐 구조의 장점은 무엇인가요?
A: 자기 차폐 구조는 폐자로 설계를 적용하여 자속을 코어 내부에 가둡니다. 이를 통해 누설 자속과 주변 민감 회로에 미치는 전자파 간섭(EMI)을 효과적으로 줄여 시스템의 EMC 성능을 향상시킵니다.
Q: 우수한 기계적 강도와 열 안정성이 중요한 이유는 무엇인가요?
A: 우수한 기계적 강도는 PCB 조립 및 운송 과정에서 인덕터의 손상 가능성을 줄여줍니다. 또한 뛰어난 열 안정성은 리플로우 솔더링의 고온 공정과 장시간 작동에 따른 온도 상승 시에도 인덕터가 안정적인 성능을 유지하도록 하여 다양한 가혹한 환경에 적응할 수 있도록 합니다.
Q: 샘플 신청은 어떻게 하며, 리드타임은 얼마나 걸리나요?
A: 당사 웹사이트나 이메일을 통해 샘플을 신청하실 수 있습니다. 회사 정보와 원하시는 모델명을 알려주시기 바랍니다. 샘플은 무료로 제공되며, 영업일 기준 3~5일 이내에 발송됩니다. 대량 주문 리드타임은 일반적으로 2~8주입니다.
