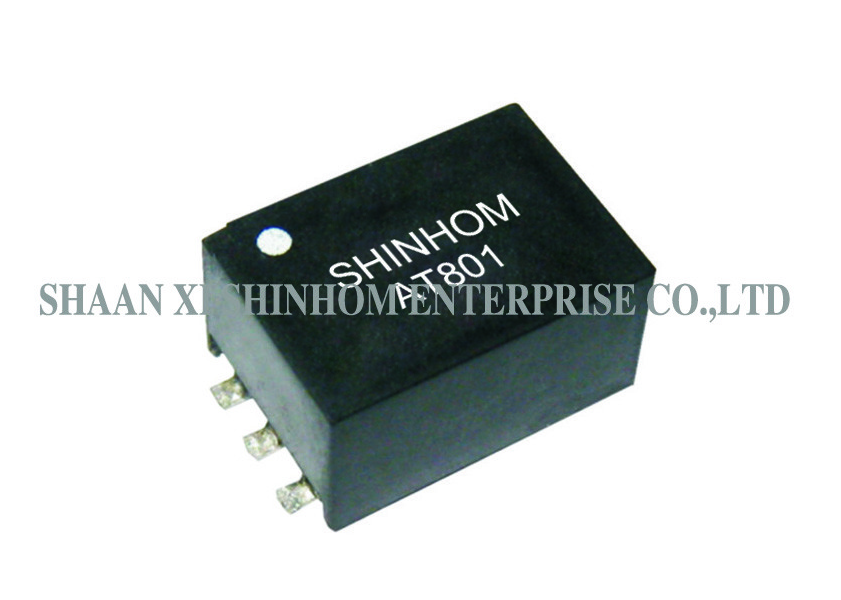

이 에폭시 몰딩 SMD 오디오 트랜스포머는 SMD 패키지와 에폭시 몰딩 공정을 특징으로 하며, 뛰어난 방습, 방진 및 절연 보호 기능을 제공합니다. 주파수 범위: 20Hz ~ 20kHz. 주파수 응답: ≤0.25dB로 고음질 오디오 신호 전송을 보장합니다. 오디오 시스템, 통신 절연, SMD 팩스 모뎀, AV 오디오 통신 장비 및 PCMCIA 애플리케이션에 널리 사용되며 2400bps ~ 56.6Kbps (V.90)의 데이터 전송 속도를 지원합니다.
작동 온도: -25 ~ +125°C
보관 온도: -25 ~ +85°C
1. DCR: 핀1-3=115Ω±15%
핀4-6=115Ω±15%
2. 인덕턴스 병렬: 200Hz, 0.78V
핀1-3=5.8H 최소
저항 병렬 7500Ω 최소
3. 누설 인덕턴스: 1KHz, 0.1V
핀1-3(4-6 단락)=6mH 일반
4. 삽입 손실: 2KHz, 0dB
핀1-3(4-6 W/H 412Ω)=2dB 최대
5. 반환 손실: REF 600Ω
200Hz~4Hz=24dB 최소
6. 권선비: 15KHz, 1V
핀1-3: 6-4=1±1%
7. 절연 저항 | 스탠0E100MΩ@500VDC
8. HI-POT: 4600VAC 1mA 60초: P-S
오디오 시스템
통신 절연
SMD 팩스 모뎀
AV 오디오 통신 장비
PCMCIA 애플리케이션
오디오 신호 절연
방송 장비
통신 장비
신홍의 생존 생명선은 우수한 품질, 합리적인 납기, 경쟁력 있는 가격 및 고객 중심 서비스를 결합하여 고객 만족을 추구하는 것이며, 이를 통해 생산된 제품이 고객의 요구 사항을 충족하도록 보장합니다.
Q: 에폭시 몰딩의 장점은 무엇인가요?
A: 에폭시 몰딩은 뛰어난 방습, 방진 및 절연 보호 기능을 제공하여 다양한 열악한 환경에서 트랜스포머의 장기간 안정적인 작동을 보장하고 기계적 강도와 진동 저항을 향상시킵니다.
Q: DCR 값이 115Ω ±15%라는 것은 무엇을 의미하나요?
A: DCR(DC 저항) 115Ω ±15%는 DC 조건에서 1차 및 2차 권선의 저항 값을 나타냅니다. 이 매개변수는 트랜스포머의 전력 손실 및 신호 전송 효율에 영향을 미칩니다.
Q: 이 제품은 어떤 데이터 전송 속도를 지원하나요?
A: 2400bps에서 56.6Kbps (V.90)까지의 데이터 전송 속도를 지원하며 모뎀 및 PCMCIA와 같은 통신 애플리케이션에 적합합니다.
Q: 샘플 신청 방법은 어떻게 되나요? 리드 타임은 어떻게 되나요?
A: 당사 웹사이트 또는 이메일을 통해 샘플 신청서를 제출할 수 있습니다. 회사 정보와 대상 모델을 제공해 주십시오. 샘플은 무료이며 3-5 영업일 이내에 배송됩니다. 대량 주문 리드 타임은 일반적으로 2-8주입니다.
