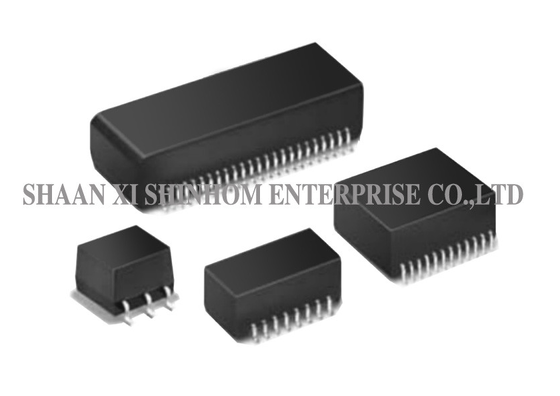

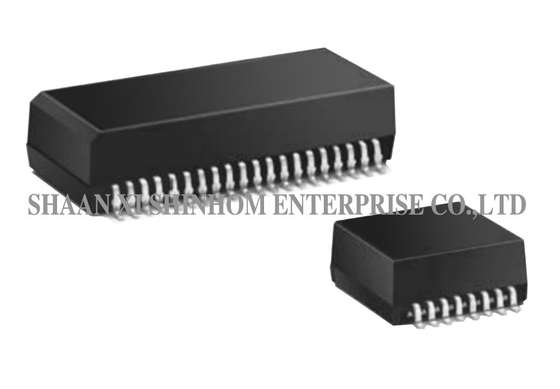

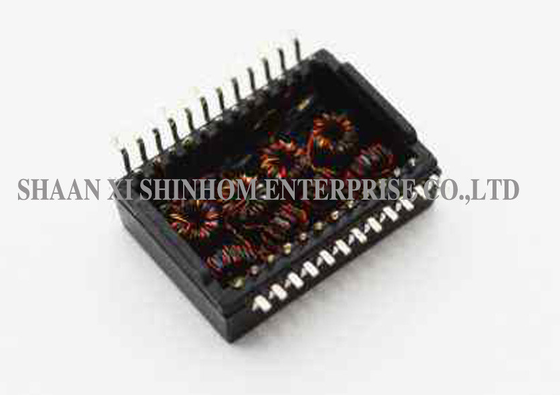

이 HS24001S 1000Base-T 기가비트 네트워크 변압기 모듈은 기가비트 이더넷 인터페이스 애플리케이션을 위해 설계되었으며, IEEE802.3 표준을 준수하여 네트워크 통신에서 호환성과 신뢰성을 보장합니다.이 제품은 고성능 코어와 정밀 권선 공정을 사용하여 뛰어난 신호 전송 성능과 공통 모드 제거 기능을 제공합니다. 또한 높은 절연 전압을 제공하여 네트워크 인터페이스에 대한 안전한 절연을 보장합니다.이 24핀 SMD 패키지는 리플로우 솔더링 공정에 적합합니다.이 제품은 기가비트 스위치, 라우터, 네트워크 인터페이스 카드, 및 산업용 네트워크 장비에 널리 사용됩니다. 기가비트 이더넷 인터페이스의 신호 전송 및 절연에 이상적인 선택입니다.
특징:
응용 분야
기가비트 이더넷 스위치
네트워크 라우터
네트워크 인터페이스 카드(NIC)
PoE+ 전원 공급 장치
산업용 이더넷 장비
네트워크 카메라
무선 액세스 포인트(AP)
임베디드 네트워크 모듈
전기 사양:
| 매개변수 | 값 |
|---|---|
| 권선비(±5%) | 1CT : 1CT |
| 인덕턴스(100KHz/0.1V@8mA) | 350uH 최소 |
| 삽입 손실(dB 최대) | -1.0dB (1-100MHz) |
| 반사 손실(dB 최소) | -18dB (1-30MHz), -14.4dB(40MHz), -13.1dB(50MHz), -12dB(60-80MHz), -10dB(100MHz) |
| 누화(dB 일반) | -45dB(30MHz), -40dB(60MHz), -35dB(100MHz) |
| DC 공통 모드 제거비(dB 일반) | -43dB (30MHz), -37dB(60MHz), -33dB(100MHz) |
| HI-POT | 1500Vrms/0.5mA/2초 |
| 작동 온도 | 0°C ~ +70°C |
다양한 사양을 사용할 수 있습니다.
자주 묻는 질문
Q: 24핀 SMD 패키지의 장점은 무엇인가요?
A: 24핀 SMD 패키지는 통합성이 높고 자동 SMT 생산 라인에 적합하며 대량 생산 및 고밀도 PCB 설계에 이상적입니다.
Q: 샘플 신청 방법은 어떻게 되나요? 리드 타임은 어떻게 되나요?
A: 당사 웹사이트 또는 이메일을 통해 샘플 신청서를 제출할 수 있습니다. 회사 정보와 목표 모델을 제공해 주십시오. 샘플은 무료이며 3-5 영업일 이내에 배송됩니다. 대량 주문 리드 타임은 일반적으로 2-8주입니다.
