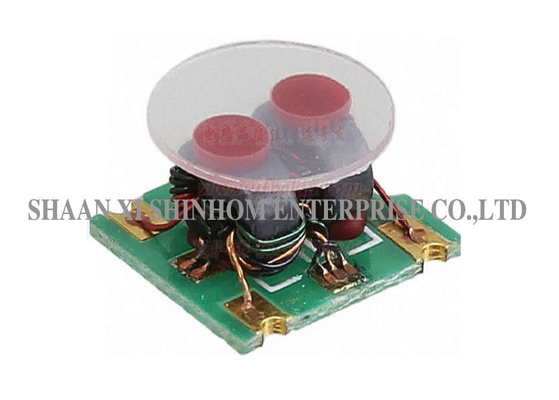

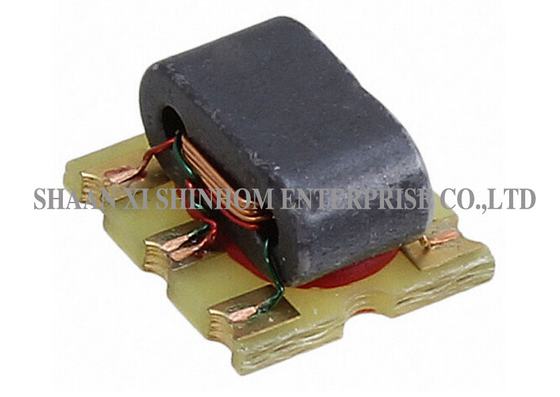

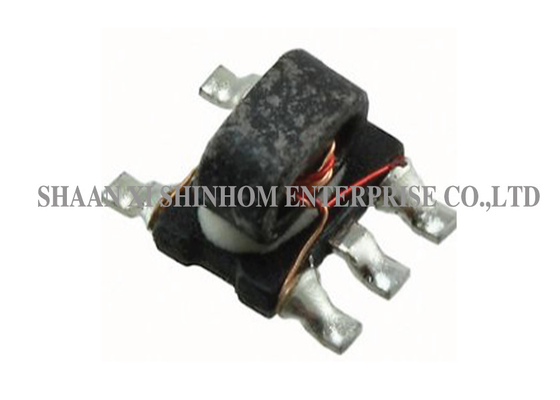

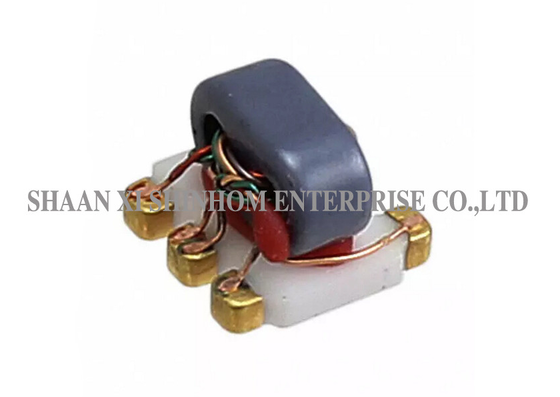

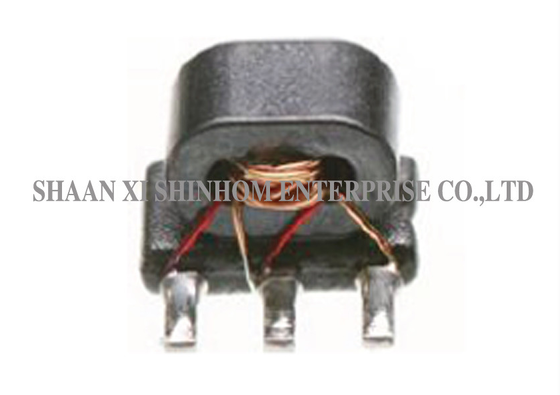

이건12 송전선 Balun RF 트랜스포머광대역 무선 통신 및 RF 신호 변환 애플리케이션을 위해 설계되었습니다. 전송 라인 구조를 사용하여 동시에 1:2 임피던스 변환 및 균형/불균형 신호 변환이 제품은 초대 폭의 주파수 커버리지 (5-1250MHz), 낮은 주선 손실 및 광범위한 주파수 범위에서 안정적이고 신뢰할 수있는 진폭 / 단계 균형 성능을 가진 SMD 패키지를 사용합니다.그것은 VHF / UHF 수신기 / 송신기에 널리 사용됩니다, 푸시-플러 증폭기, 안테나 시스템 및 RF 애플리케이션에서 광대역 매칭 네트워크. 75Ω 시스템에서 임피던스 변환 및 신호 변환에 이상적인 선택입니다.
| 매개 변수 | 시험 조건 | 단위 | 분 | 유형 | 맥스 |
| 주선 손실 (out1) | 5~1250MHz | dB | - 네 | 0.5 | 1.5 |
| 주선 손실 (out2) | 5~1250MHz | dB | - 네 | 1.2 | 2.2 |
| 진폭 균형 | 5~1250MHz | dB | - 네 | 0.6 | ± 18 |
| 단계 균형 | 5~1250MHz | 학위 | - 네 | ±30 | ±70 |
| 입력 반환 손실 | 5~1250MHz | dB | 8.0 | 17.0 | - 네 |
Q: 어떻게 우리와 장기적인 좋은 비즈니스 관계를 구축합니까?
A:우리는 고품질 제품과 빠른 배송을 강조합니다.우리는 모든 고객을 친구로 취급하고 진심으로 그들과 사업을 통해 장기적인 우정을 쌓습니다..
Q: 품질을 어떻게 통제합니까?
A:우리는 제품 품질을 입력 품질 검사 (IQC) 를 통해 제어하고 포장 및 출하 전에 100% 품질 테스트를 통해 모든 제품이 사양을 충족하는지 확인합니다.
Q: 최소 주문량 (MOQ) 은 무엇입니까?
A:최소 주문 양은 제품 종류에 따라 다릅니다. 표준 제품의 MOQ는 일반적으로 1000개이며, 사용자 지정 제품은 더 높은 MOQ를 요구할 수 있습니다. 작은 시험 주문은 협상 할 수 있습니다.귀하의 특정 요구 사항에 대한 우리의 판매 팀에 문의하십시오.
Q: 진폭 균형 ±1.8dB와 단계 균형 ±7°가 5~1250MHz의 넓은 주파수 범위에서 시스템 성능에 어떻게 영향을 미치나요?
A:10 옥타브의 극대 폭 범위에서 이 사양은 차차 신호가 전체 대역에서 수용 가능한 균형을 유지하는 것을 보장합니다.균일 질의 하모닉과 일반 모드 소음을 효과적으로 억제합니다..
질문: 어떻게 1: 2 전송 라인 발룬은 75Ω에서 150Ω로 임피던스 변환을 달성합니까?
A:75Ω의 단편 신호를 150Ω의 차분 신호로 변환하기 위해 전송 선 구조를 사용한다 (또는 그 반대의 경우)예를 들어 푸시 풀 증폭기의 입력 단계.
