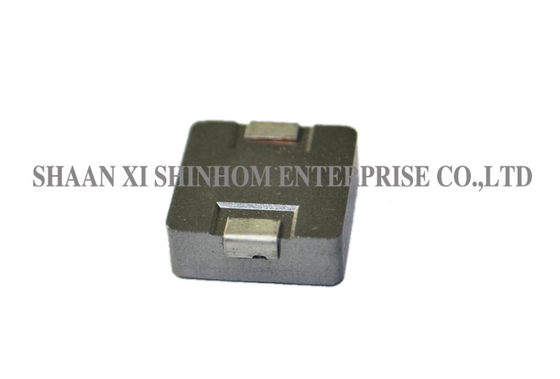

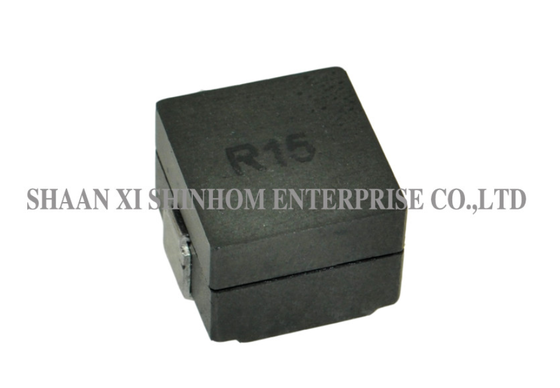

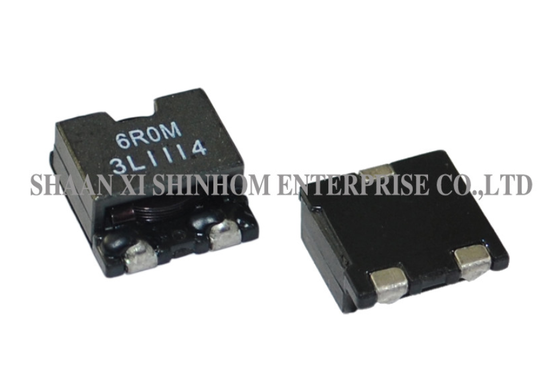

노트북 컴퓨터용 HQ1108 시리즈 철심 차폐 전력 인덕터

HQ1108 시리즈 고전류 파워 인덕터

HQ1108 시리즈 고전류 파워 인덕터는 차폐 코어와 복합 구조 설계를 사용하여 제조되었으며, PDA 및 노트북을 위해 특별히 설계되어 가장 낮은 DCR, 높은 전류 용량 및 낮은 가청 소음을 보장합니다. 이 제품은 견고하고 신뢰할 수 있는 구조를 특징으로 하며 최대 높이는 8mm이고 최대 풋프린트는 15.5*11mm입니다. RoHS 지침 2002/95/EC 요구 사항을 준수합니다. PDA, 노트북 및 서버에 적합합니다. 전력 관리 및 DC-DC 변환에서 고전류 파워 인덕터 애플리케이션에 이상적인 선택입니다.특징

마이크로헨리당 가장 낮은 DCR

• 높이 – 최대 8mm

• 풋프린트 – 최대 15.5*11mm

• 전류 정격 – 최대 50Apk

• 인덕턴스 범위 – 0.14µH ~ 2.25µH

• 포화 없이 높은 과도 전류 처리

• 초저 가청 소음

• RoHS 지침 2002/95/EC 준수

• 적용 분야:

PDA/노트북/데스크톱/서버 애플리케이션

• 고전류 POL 컨버터
• 저 프로파일, 고전류 전원 공급 장치
• 배터리 구동 장치
• 분산 전원 시스템의 DC/DC 컨버터
• 현장 프로그래밍 가능 게이트 어레이(FPGA)용 DC/DC 컨버터
• 참고:

테스트 주파수: 100KHz / 0.1Vdc

• 테스트 장비: L:HP4284A, CH11025,CH3302, CH1320, CH1320S LCR METER/Rdc:CH16502, Agilent33420A MICRO OHMMETER.
• 정격 전류(Irms)는 코어 손실 없이 코일 온도 상승이 약 ΔT=40℃가 되도록 합니다.
• 포화 전류(Isat)는 L0가 약 10% 감소하도록 합니다.
• 부품 온도(주변 온도 + 온도 상승)는 최악의 작동 조건에서 125℃를 초과해서는 안 됩니다. 회로 설계, 부품, PCB 트레이스 크기 및 두께, 공기 흐름 및 기타 냉각 수단은 모두 부품 온도에 영향을 미칩니다. 부품 온도는 최종 애플리케이션에서 확인해야 합니다.
• 작동 온도: -40℃ ~ +105℃.
• 보관 온도: -40℃ ~ +105℃.
• 참고: 제품 사양은 맞춤 설정할 수 있습니다.

FAQ

Q: 샘플 신청은 어떻게 하나요? 리드 타임은 어떻게 되나요?

A:

차폐 코어는 전자기 간섭을 줄이고 복합 구조는 초저 가청 소음을 제공합니다. 높은 과도 전류 처리 능력은 포화를 방지하여 고전류 POL 컨버터 및 저 프로파일 고전류 전원 공급 장치에 적합합니다. PDA, 노트북 및 서버와 같은 애플리케이션에 적합합니다.무료이며 3-5 영업일 이내에 배송됩니다. 대량 주문 리드 타임은 일반적으로 2-8주이며, 맞춤형 제품은 별도로 확인됩니다.Q: 소량 시험 주문을 지원하나요?

A:

차폐 코어는 전자기 간섭을 줄이고 복합 구조는 초저 가청 소음을 제공합니다. 높은 과도 전류 처리 능력은 포화를 방지하여 고전류 POL 컨버터 및 저 프로파일 고전류 전원 공급 장치에 적합합니다. PDA, 노트북 및 서버와 같은 애플리케이션에 적합합니다.Q: 차폐 코어와 복합 구조가 애플리케이션에 미치는 영향은 무엇인가요?

A:

차폐 코어는 전자기 간섭을 줄이고 복합 구조는 초저 가청 소음을 제공합니다. 높은 과도 전류 처리 능력은 포화를 방지하여 고전류 POL 컨버터 및 저 프로파일 고전류 전원 공급 장치에 적합합니다. PDA, 노트북 및 서버와 같은 애플리케이션에 적합합니다.
