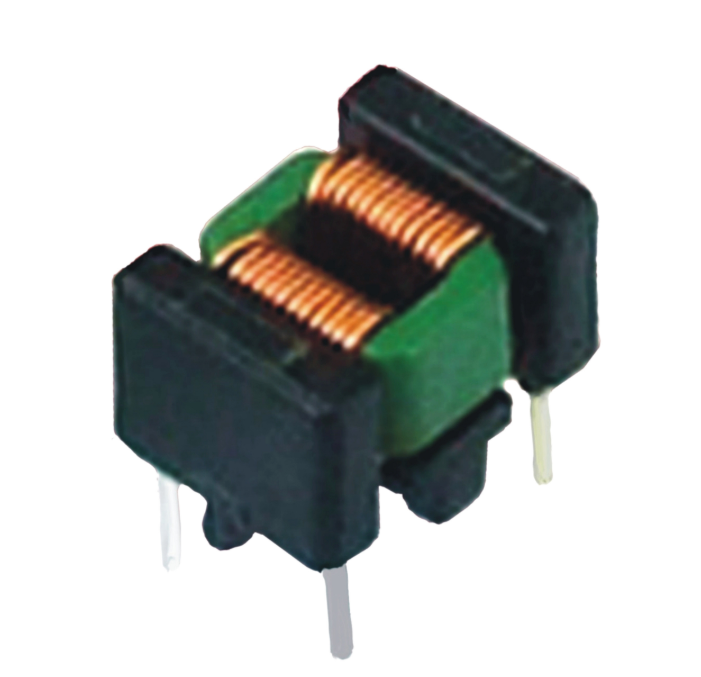

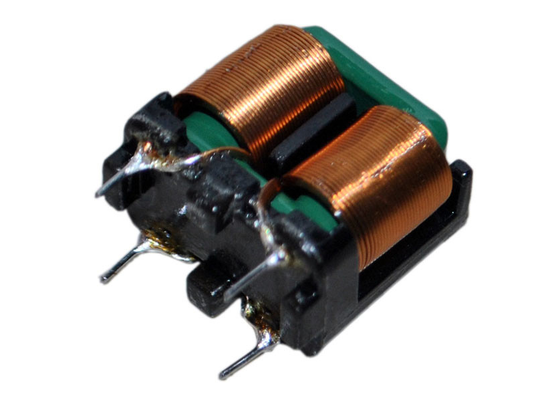

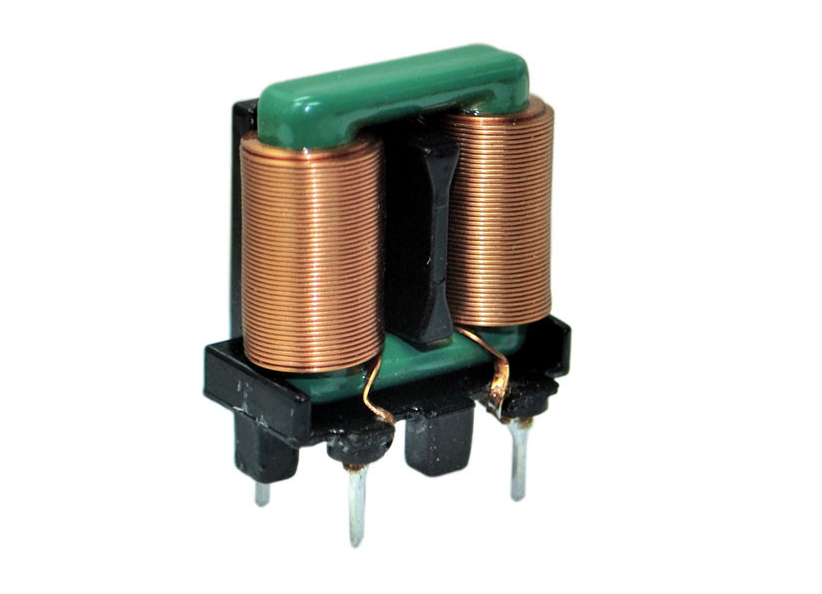

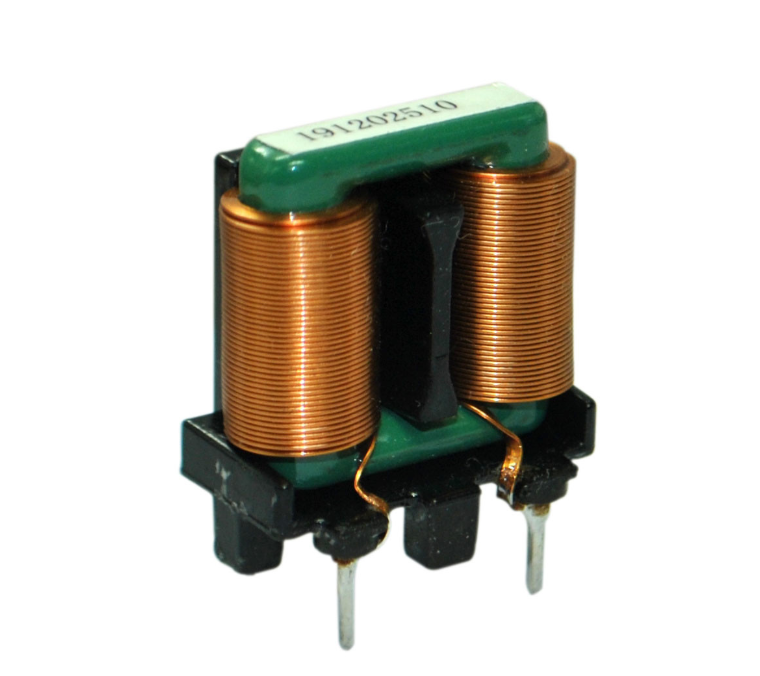

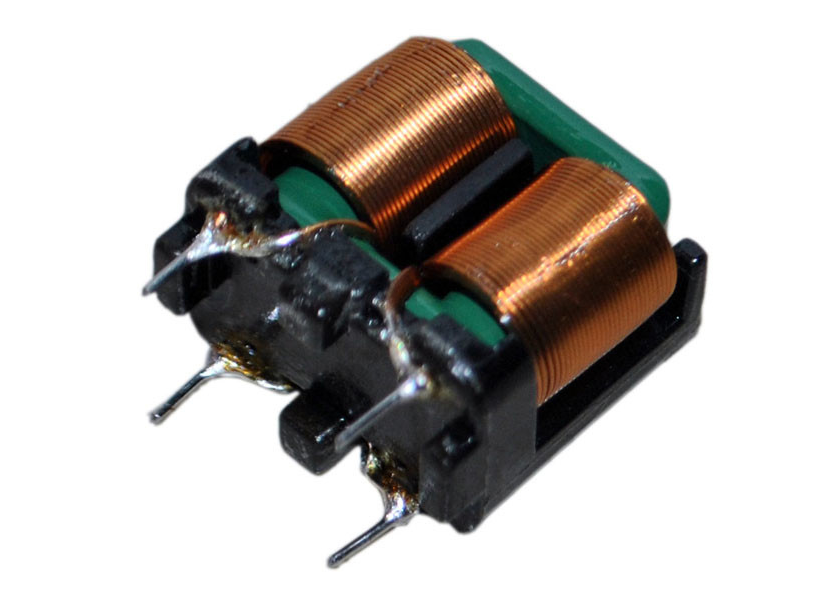

이건단상공동모드 코일이 물질을 사용하여 제조됩니다평면 유선그리고페리트 홀스퀘어 코어, 전원 공급 장치와 개인 컴퓨터를 전환하기 위해 특별히 설계되어 있으며, 높은 전류, 컴팩트 크기와 높은 효율을 보장합니다.이 제품은견고하고 신뢰할 수 있는 구조a와단층 롤링그리고닫힌 자기 코어 설계- 그쪽은85~265VAC의 넓은 전압 범위.이 제품은스위치 전원 공급 장치,전원 어댑터, 그리고LCD TV그것은 EMI 억제 및 전력 필터링에서 일반적인 모드 코일 응용 프로그램에 이상적인 선택입니다.
특징
가등전압 85~265VAC
회전 비율: 11
단열 저항 100mΩ 분
온도 상승 최대 50°C
평면 유선 고주파 피부 효과
단위 전류 밀도 1.5 ~ 2배
단층 롤링 低温上升
우수한 EMI 억제
신청서
개인용 컴퓨터
전원 공급 장치 전환
전원 어댑터
UPS
컴퓨터 제품
DVD
LED 전원 공급 장치
LCD TV 및 모니터 전원 보드
| 사양 | 인덕턴스 미니 1KHZ 0.25V |
크기 (mm MAX) | 전류 (A) | 전력 ((W) | ||||||||
| W | D | H | L | E | 수평 | 수직 | 맥스 | 맥스 | ||||
| P1 | P2 | P1 | P2 | |||||||||
| SQ1515 | > 15mH | 16 | 22 | 22 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.5 | 60 |
| SQ1515 | >20mH | 16 | 22 | 22 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 60 |
| SQ1515 | > 25mH | 16 | 22 | 22 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 60 |
| SQ1515 | > 15mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.5 | 60 |
| SQ1515 | >20mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 60 |
| SQ1515 | > 25mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 60 |
| SQ1615 | > 15mH | 16 | 22 | 23 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.5 | 65 |
| SQ1615 | >20mH | 16 | 22 | 23 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 65 |
| SQ1615 | > 25mH | 16 | 22 | 23 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 65 |
| SQ1615 | > 15mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.5 | 65 |
| SQ1615 | >20mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 65 |
| SQ1615 | > 25mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 65 |
| SQ1918 | > 12mH | 15 | 25 | 26 | 4 | 0.8 | 12.8 | 10 | 10 | 10 | 2.0 | 180 |
| SQ1918 | >20mH | 15 | 25 | 26 | 4 | 0.8 | 12.8 | 10 | 10 | 10 | 1.5 | 180 |
| SQ1918 | > 30mH | 15 | 25 | 26 | 4 | 0.8 | 12.8 | 10 | 10 | 10 | 1.2 | 180 |
| SQ1918 | > 12mH | 22 | 24 | 13 | 4 | 0.8 | 16.8 | 15 | - | - | 2.0 | 180 |
| SQ1918 | >20mH | 22 | 24 | 13 | 4 | 0.8 | 16.8 | 15 | - | - | 1.5 | 180 |
| SQ1918 | > 30mH | 22 | 24 | 13 | 4 | 0.8 | 16.8 | 15 | - | - | 1.2 | 180 |
| SQ2418 | > 12mH | 15 | 24 | 32 | 4 | 0.8 | 12.5 | 10 | - | - | 2.5 | 250 |
| SQ2418 | >20mH | 15 | 24 | 32 | 4 | 0.8 | 12.5 | 10 | - | - | 1.8 | 250 |
| SQ2418 | > 30mH | 15 | 24 | 32 | 4 | 0.8 | 12.5 | 10 | - | - | 1.5 | 250 |
| SQ2418 | > 12mH | 22 | 26 | 15 | 4 | 0.8 | 16.8 | 15 | - | - | 2.5 | 250 |
| SQ2418 | >20mH | 22 | 26 | 15 | 4 | 0.8 | 16.8 | 15 | - | - | 1.8 | 250 |
| SQ2418 | > 30mH | 22 | 26 | 15 | 4 | 0.8 | 16.8 | 15 | - | - | 1.5 | 250 |
| SQ2724 | > 7mH | 18 | 30 | 38 | 4 | 0.8 | 4 핀 | - | - | 3.5 | 280 | |
| SQ2724 | > 15mH | 18 | 30 | 38 | 4 | 0.8 | 4 핀 | - | - | 2.5 | 280 | |
| SQ2724 | >20mH | 18 | 30 | 38 | 4 | 0.8 | 4 핀 | - | - | 1.8 | 280 | |
| SQ2724 | > 7mH | 25 | 31 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 3.5 | 280 |
| SQ2724 | > 15mH | 25 | 31 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 2.5 | 280 |
| SQ2724 | >20mH | 25 | 31 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 1.8 | 280 |
| SQ2820 | > 7mH | 16 | 30 | 38 | 4 | 0.8 | 4 핀 | - | - | 2.0 | 300 | |
| SQ2820 | >20mH | 16 | 30 | 38 | 4 | 0.8 | 4 핀 | - | - | 2.5 | 300 | |
| SQ2820 | > 30mH | 16 | 30 | 38 | 4 | 0.8 | 4 핀 | - | - | 5.0 | 300 | |
| SQ2820 | > 7mH | 28 | 35 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 2.0 | 300 |
| SQ2820 | >20mH | 28 | 35 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 2.5 | 300 |
| SQ2820 | > 30mH | 28 | 35 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 5.0 | 300 |
| SQ3126 | > 8mH | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 8.0 | 400 |
| SQ3126 | > 8mH | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 5.0 | 400 |
| SQ3126 | > 10mH | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 3.5 | 400 |
| SQ3126 | > 25mH | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 3 | 400 |
| SQ3126 | > 8mH | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 8.0 | 400 |
| SQ3126 | > 8mH | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 5.0 | 400 |
| SQ3126 | > 10mH | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 3.5 | 400 |
| SQ3126 | > 25mH | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 3 | 400 |
| SQ4391 | > 12mH | - | - | - | - | - | - | - | - | - | 7 | 600 |
| SQ4391 | > 12mH | 28 | 45 | 16 | 4 | 1.0 | 39 | 21 | - | - | 7 | 600 |
참고: 사용자 정의가 가능합니다.
