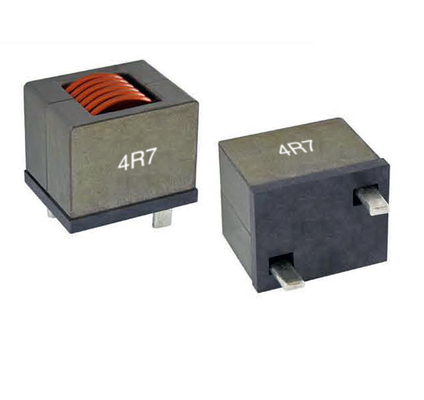

변환장치를 위한 철 합금 핵심 복각 고전류 전력 유도체 80A

고전류 관통 구멍 인덕터, 강화된 철 합금 중핵 복각 고전류 전력 인덕터

애플리케이션:

• 고전류 및 고온 애플리케이션
• DC/DC 컨버터
• 고전류 모터 및 스위칭 소음 억제
• 인버터

특징:

• 고온 작동, 노화 없이 최대 180℃ 연속
• 손실을 최소화하고 온도 상승을 줄이기 위한 낮은 DCR
• 분말 철 합금 코어 기술은 만족스러운 코어 손실로 작동 온도에서 안정적인 인덕턴스 및 포화를 제공합니다.
• 부드러운 포화는 온도와 무관하게 DC 전류가 증가함에 따라 예측 가능한 인덕턴스 감소를 제공합니다.
• 표준 터미널은 스루 홀 장착을 위해 벗겨지고 주석 처리되지만 요청 시 베어 구리, SMD 및 압입 핀과 같은 기타 터미널 구성을 사용할 수 있습니다.
• 사용자 정의 옵션을 사용할 수 있습니다

메모:

• 모든 테스트 데이터는 25℃ 주변 온도를 기준으로 합니다.
• 작동 온도 범위 -40℃ ~ +180℃
• 부품 온도(주위 + 온도 상승)는 180℃를 초과해서는 안 됩니다. 최악의 경우 작동 조건입니다.회로 설계, 부품 배치, PWB 트레이스 크기 및 두께, 기류 및 기타 냉각 장치는 모두 부품 온도에 영향을 미칩니다.최종 애플리케이션에서 부품 온도를 확인해야 합니다.
• 절연 전압, 코일 대 코어: 350VDC, 60초, 최대 5mA
• 정격열전류(Irms)는 코일의 온도를 대략 △T=40℃ 정도 상승시켜 코어 손실 없이 발생합니다.
• 포화 전류(Isat)는 L0를 약 30% 떨어뜨립니다.

참고: 제품 사양은 사용자 정의할 수 있습니다.
