고온 산업 회로 및 컴팩트 발자국을 위한 강화 된 단열을 가진 견고한 SMD 전력 트랜스포머

5000
MOQ

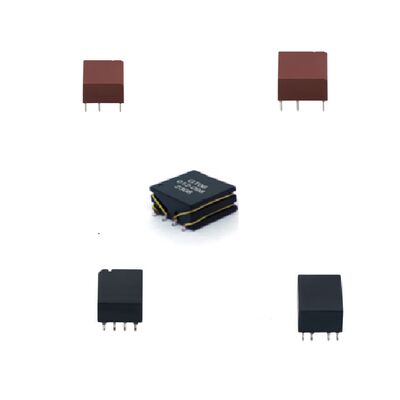

Robust SMD Power Transformer with Reinforced Insulation for High-Temperature Industrial Circuits and Compact Footprint
풍모 갤러리 제품 설명 지금 얘기해
풍모
제품 사양
강조하다:

컴팩트 발자국 전력 변압기

,

SMD 전력 변압기

,

강화된 단열 전력 변압기
기본 정보
원래 장소: 중국
브랜드 이름: SHINHOM
인증: RoHS
모델 번호: GT06LXXA0
문서: GT06LXXA0 _.pdf
결제 및 배송 조건
배달 시간: 2 ~ 8 주
지불 조건: 신용장, 티/티
제품 설명
고온 산업 회로용 튼튼하고 강화된 SMD 전력 변압기
GT06LXXA0 시리즈는 까다로운 산업 및 자동차 애플리케이션을 위해 설계 된 고성능 SMD 전력 변압기입니다.-40°C에서 +125°C까지의 광범위한 온도 범위에서 안정적으로 작동하도록 설계된, IEC62368-1을 준수하는 강화 된 단열을 갖추고 있으며, 고전압 환경에서 안전성과 내구성을 보장합니다.이 격리 트랜스포머는 뛰어난 전기 성능을 제공합니다., 낮은 누출 인덕텐스 및 높은 융합 격리, DC-DC 변환기, 전원 공급 장치 및 격리 된 신호 인터페이스에 이상적입니다.
주요 사양
매개 변수 사양
변수 비율 옵션 사용 가능한 여러 비율 (1:1, 1:28:33:4모델에 따라
인덕턴스 (Pin 1-3) 538μH ~ 680μH (±35%) 100kHz, 100mVrms에서 측정
누출 인덕텐스 (1-3와 4-6 단축) 최대 0.6μH에서 2.0μH까지
용량 (초등에서 중등) ≤ 15pF ~ 30pF 최대
DCR (초등 1-3) 750mΩ ~ 1500mΩ 최대
DCR (중등 6~4학년) 750mΩ ~ 1300mΩ 최대
격리 전압 4KVrms (550Vrms 연속)
크리페이지 & 클리어런스 1차 및 2차 사이의 8mm ≥
작동 온도 -40°C ~ +125°C
저장 온도 -40°C ~ +125°C
물결 용접 프로파일 전열, 램프업, 중요한 구역 및 최고 온도 지침을 준수합니다.
MSL 등급 레벨 1, 바닥 수명 ≤30°C/60%RH에서 0.5년
주요 용도
산업용 전원 공급 장치: 격리 DC-DC 모듈, 스위치 모드 전력 변환기
자동차 전자제품: 탑재 충전기, 배터리 관리 시스템 및 EV 전력 시스템
통신 및 네트워크: 격리된 신호 인터페이스, PoE (Power over Ethernet) 트랜스포머
신재생 에너지 시스템: 강화된 단열을 필요로 하는 태양광 인버터, 에너지 저장 변환기
의료 및 안전-비판적 장비: 높은 격리 및 신뢰성이 필수적인 전력 단계
소비자 및 IoT 전원 어댑터: 컴팩트하고 고온에 적합한 AC-DC 및 DC-DC 설계
태그:

AEC-Q200 인증 고주파 트랜스포머

4KVrms 격리 전압 전력 트랜스포머

컴팩트 SMD 발자국 격리 트랜스포머
