LPM6030B 시리즈 SMD 폼드 전력 인듀서 3.0mm 초저 프로필, 높은 포화 전류 (39A), 그리고 초저 DCR

5000
MOQ
LPM6030B Series SMD Molded Power Inductor with 3.0mm Ultra-Low Profile, High Saturation Current (39A), and Ultra-Low DCR for High-Current Power Circuits
풍모 갤러리 제품 설명 지금 얘기해
풍모
제품 사양
강조하다:

3.0mm 초저 프로파일 SMD 전력 인덕터

,

고포화 전류 성형 전력 인덕터

,

초저 DCR 딥 전력 인덕터
기본 정보
원래 장소: 중국
브랜드 이름: SHINHOM
인증: RoHS
모델 번호: LPM6030B
문서: LPM6030B Series_.pdf
결제 및 배송 조건
배달 시간: 2~8주
지불 조건: 신용장, 티/티
제품 설명

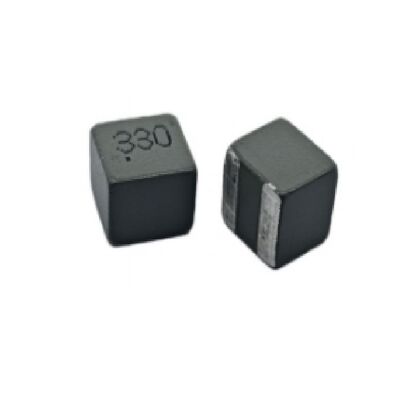

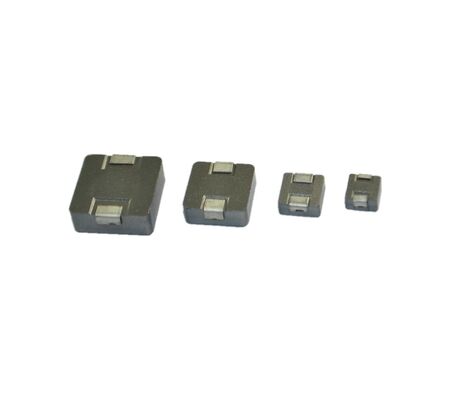

SMD 폼드 전력 인덕터 LPM6030B 시리즈
공간에 제약된, 고전류 전력 회로에 설계된 LPM6030B 시리즈는 저 프로필 인덕터 기술에서 획기적인 발전을 나타냅니다.첨단 탄일 철 분말 핵을 이용, 이 SMD 전력 인덕터는 39A까지의 등급으로 예외적으로 높은 포화 전류 성능을 제공하여 까다로운 부하 조건에서 안정적인 작동을 보장합니다.극저한 DCR로 유도 손실을 최소화합니다., 휴대용 및 컴팩트 전자제품의 고효율, 고밀도 전력 변환 설계에 이상적입니다.
주요 특징
  • 인덕턴스 범위: 0.18μH ~ 3.3μH (± 20% @0Adc)
  • 열등 전류 (IDC): 8A ~ 32A
  • 포화 전류 (Isat): 12.2A ~ 39A
  • DCR (형): 1.59mΩ ~ 19.92mΩ
  • 자기 공명 주파수 (형): 26MHz ~ 141MHz
  • 초저 프로필: 6.6mm x 6.4mm x 3.0mm
  • 100% 납 없는 RoHS 준수
  • 작동 온도: -40°C ~ +165°C
기술 사양
매개 변수 범위/값
인덕턴스 범위 0.18μH ~ 3.3μH (±20% @0Adc)
열 등급 전류 (IDC) 8A ~ 32A
포화 전류 (Isat) 12.2A ~ 39A
DCR (유형) 10.59mΩ ~ 19.92mΩ
자기 공명 주파수 26MHz ~ 141MHz
크기 6.6mm x 6.4mm x 3.0mm
작동 온도 -40°C ~ +165°C
신청서
  • 노트북과 울트라북의 CPU 및 GPU 전력 공급용 고전류 DC/DC 변환기
  • 스마트 폰, 태블릿 PC 및 LCD 디스플레이의 전력 관리 모듈 (PMM)
  • 네트워크 및 통신 장비용 탑재 전원 공급 장치
  • 서버 및 저장장치의 부하점 (PoL) 변환기
  • 휴대용 소비자 전자제품, DSC, DVC, PDA 등
자주 묻는 질문
LPM6030B의 3.0mm 높이의 주요 장점은 무엇입니까?
초저 3.0mm 프로파일은 Z 높이가 매우 제한되어있는 얇은 노트북과 컴팩트 모듈과 같은 매우 얇은 현대 장치에 통합 할 수 있습니다.
높은 포화 전류가 DC/DC 변환기에 어떻게 도움이 될까요?
높은 포화 전류는 인덕터가 높은 부하 조건에서 인덕턴스를 유지하는 것을 보장하며 성능 하락을 방지하고 CPU / GPU VRM 응용 프로그램에서 안정적인 전압 출력을 보장합니다.
이 인덕터들은 고주파 스위치에 적합할까요?
예, 낮은 인덕턴스 모델의 전형적인 SRF는 141MHz까지, 그들은 현대 고주파 스위치 모드 전원 공급 장치에서 사용하기 위해 안정적입니다.
열 등급 전류 (IDC) 는 무엇을 나타냅니다?
동류가 인덕터의 온도를 주변 온도보다 약 40°C 상승시키는 원인이므로 연속 작동에서 열 관리를위한 지침을 제공합니다.
