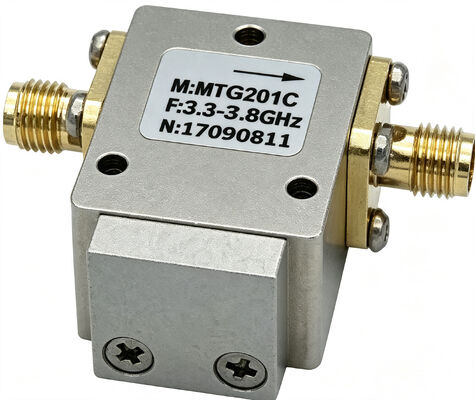

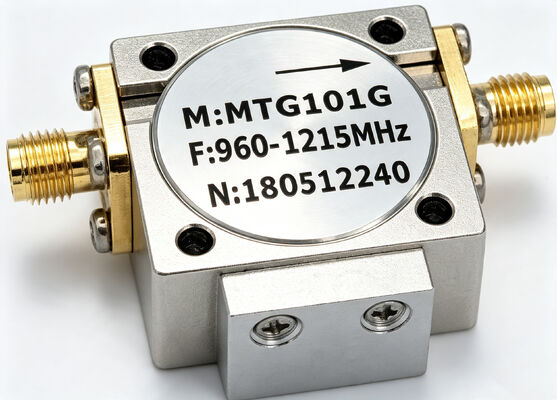

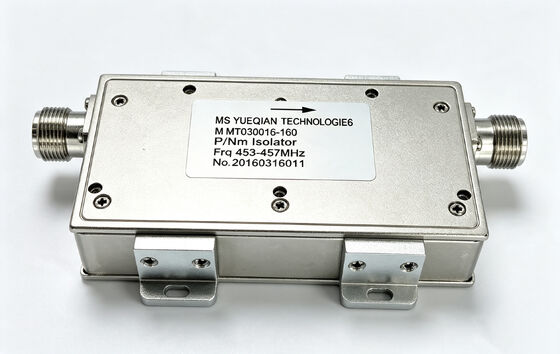

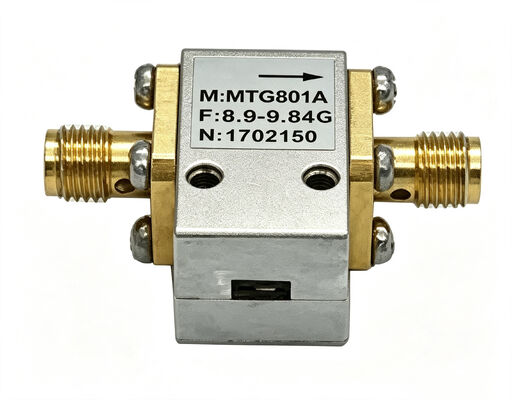

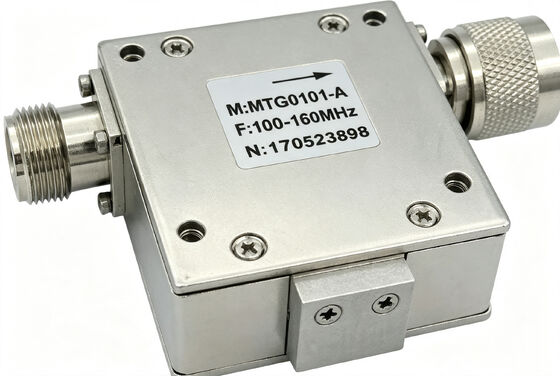

RF 격리기 및 순환기0.1GHz에서 40GHz까지 넓은 주파수 범위를 커버합니다. 페리트 물질과 마이크로 스트립 / 파도 안내자 / 동축 구조 디자인을 사용합니다. 낮은 삽입 손실을 제공합니다 (0.2dB까지 낮습니다),높은 고립성 (최고 23dB), 우수한 VSWR (1.15만큼 낮습니다). 제품은 높은 전력 처리 능력을 제공합니다 (평균 전력 2000W까지, 최고 전력 10000W까지). 그들은 여러 RF 커넥터 인터페이스와 호환됩니다.,SMA, N, L29 및 2.92mm를 포함하여 무선 통신 기지국, 레이더 시스템, 테스트 및 측정 장비, 위성 통신 및 5G 통신에서 널리 사용됩니다.
| 시리즈 | 주파수 범위 (GHz) | 대역폭 | 삽입 손실 (dB) | 격리 (dB) | VSWR | 전력 (W) | 커넥터 타입 |
|---|---|---|---|---|---|---|---|
| MTG0101F | 00.1-0.34 | 10~200MHz | 00.3-0.4 | 20~23 | 1.20-1.25 | 60~400 | SMA/N |
| MTG0301A | 0.2-14 | 10~1000MHz | 00.3-0.5 | 18~23 | 1.20-1.30 | 100~200 | SMA/N |
| MTG0401B | 0.25-062 | 10~200MHz | 00.3-0.4 | 20-25 | 1.15-1.25 | 150~200 | SMA/N |
| MTG0701B2 | 0.5-27 | 전체 대역 | 00.3-0.5 | 16-20 | 1.20-1.40 | 100~300 | SMA/N |
| MTG101B | 0.8-3.8 | 70~400MHz | 00.3-0.5 | 18~25 | 1.20-1.30 | 100~200 | SMA/N |
| MTG201F | 1.8-3.5 | 200~400MHz | 00.3-0.4 | 20~23 | 1.20-1.30 | 30-60 | SMA |
| MTG401 | 3.3-8.0 | 200~1000MHz | 0.2-0.4 | 23~25 | 1.20 | 20~50 | SMA |
| MTG501S | 3.5-80 | 200~1000MHz | 0.5 | 20 | 1.20 | 20~40 | SMA |
| MTG801F | 5.6-22 | 전체 대역 | 00.4-0.6 | 18-20 | 1.25-1.30 | 10~20 | SMA/2.92mm |
| MTG2030A | 18 ~ 36 | 4000MHz | 0.6 | 18 | 1.30 | 10~20 | 2.92mm |
질문: 격리기와 순환기 사이의 차이점은 무엇입니까?
A:격리장치 (Isolator) 는 3개의 포트를 가진 장치로, 하나의 포트가 매칭된 부하로 종료된다. 신호는 한 방향으로만 이동할 수 있다. 반사된 전력 손상으로부터 신호원을 보호하기 위해 사용된다.순환기 는 신호가 시계 방향으로 또는 시계 반대 방향으로 순차적으로 이동하는 3 포트 장치입니다 (1→2→3→1). 공유 전송 / 수신 안테나와 같은 응용 프로그램에 사용할 수 있습니다. 두 장치 모두 페리트 재료의 비 상호 특성을 기반으로 작동합니다.
Q: 격리기/순환기 주파수 범위를 어떻게 선택합니까?
A: 선택은 시스템 작동 주파수에 따라 이루어져야 합니다. 제품 시리즈는 0.1-40GHz를 포함하며, 좁은 대역 (10-200MHz 대역폭) 및 광대역/전대역 유형 모두에 제공됩니다.좁은 대역 모델은 더 낮은 삽입 손실과 더 높은 고립을 제공합니다.. 광대역 모델은 보다 유연한 선택으로 더 넓은 주파수 범위를 커버합니다. 우리는 시스템의 실제 운영 주파수 대역 및 대역폭 요구 사항에 따라 선택하는 것이 좋습니다.
질문: 삽입 손실과 고립이 시스템에 미치는 영향은 무엇입니까?
A: 삽입 손실은 신호가 장치를 통과 할 때 발생하는 전력 손실을 의미합니다. 더 낮은 값은 더 좋습니다 (일반적인 값 0.2-0.6dB). 그것은 시스템 이득과 전력 소비에 직접 영향을 미칩니다.고립은 역 신호의 저하를 의미합니다더 높은 값은 더 좋습니다 (유례적인 값 18-23dB). 그것은 신호 소스의 보호 수준과 송신/ 수신 격리의 효과에 직접 영향을줍니다.
질문: 고전력 격리기/순환기가 얼마나 많은 전력을 처리할 수 있습니까?

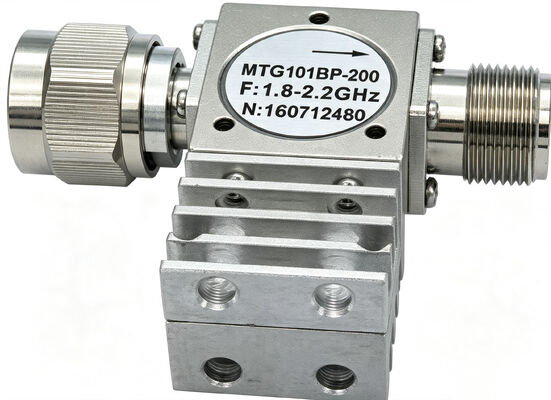

A: 이 시리즈는 2000W까지의 평균 전력 및 10000W까지의 최고 전력 (펄스 조건에서) 을 가진 고전력 모델을 제공합니다. 특정 전력 처리 능력은 주파수, 대역폭,연결 장치 유형고전력 모델은 일반적으로 N 타입 또는 L29 커넥터를 사용하고 히트 디시프가 장착되어 있습니다.
