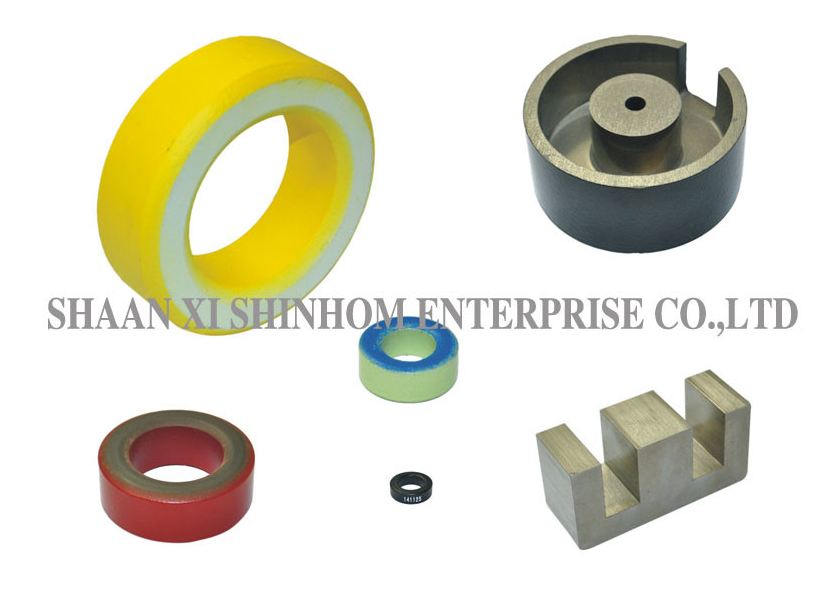

의철 분말 핵도로이드, E형, 실린더형, I형 등 여러 형태를 제공합니다. 철, 코발트 기반 및 나노 크리스탈린 합금 물질을 사용하여 제조됩니다.낮은 에디 전류 손실과 높은 포화 흐름 밀도 (> 1.56T). 이 제품은 강력한 반 DC 편향 포화 능력, 낮은 손실 및 높은 효율성을 제공합니다. 운영 온도 범위는 -55 ° C ~ +130 ° C입니다. 태양 전자기 PFC 스코크에 널리 사용됩니다.출력 질식, 고속 철도 전력 시스템, 태양광 전력 변환기 및 다양한 전력 요인 수정 회로.
태양 전지 인버터 PFC 질식
출력 스코크
고속철도 전력 시스템
태양광 전력 변환기
전력 요인 교정 (PFC) 회로
마그-암프 자기 증폭기 트랜스포머
고주파 스위치 전원 공급 장치
DC bias 포화 억제 응용 프로그램
| 제1부 | AL nH/N2 | A ((mm) | B ((mm) | C(mm) |
|---|---|---|---|---|
| T50-26 노란색/백색 | 33 | 120.7±0.5 | 70.7±0.5 | 40.83±0.50 |
| T68-26황색/백색 | 43.5 | 170.5±0.5 | 90.4±0.5 | 40.83±0.50 |
| T80-26황색/백색 | 46 | 200.2±0.5 | 120.6±0.5 | 6.35±0.64 |
| T90-26황색/백색 | 70 | 220.9±0.5 | 140.0±0.5 | 90.53±0.64 |
| T94-26황색/백색 | 60 | 230.9±0.5 | 140.2±0.5 | 70.92±0.64 |
| T106-26황색/백색 | 93 | 260.9±0.5 | 140.5±0.5 | 110.1±0.64 |
| T130-26황색/백색 | 81 | 330.0±0.5 | 190.8±0.5 | 110.1±0.64 |
| T150-26황색/백색 | 96 | 380.4±0.5 | 210.5±0.5 | 110.1±0.64 |
| T60-52파란색/녹색 | 47 | 150.2±0.5 | 80.53±0.5 | 50.94±0.50 |
| T68-52파란색/녹색 | 40 | 170.5±0.5 | 90.40±0.5 | 40.83±0.50 |
| T80-52파란색/녹색 | 42 | 200.2±0.5 | 120.6±0.5 | 6.35±0.64 |
| T90-52파란색/녹색 | 64 | 220.9±0.5 | 140.0±0.5 | 90.53±0.64 |
| T106-52파란색/녹색 | 95 | 260.9±0.5 | 140.5±0.5 | 110.1±0.64 |
| T130-52파란색/녹색 | 79 | 330.0±0.5 | 190.8±0.5 | 110.1±0.64 |
| T150-52파란색/녹색 | 89 | 380.4±0.5 | 210.5±0.5 | 110.1±0.64 |
참고:많은 스펙과 종류가 있기 때문에, T형 철 분말 핵은 주문할 때 모양 크기와 인덕턴스에 대한 구체적인 요구 사항을 제시하십시오.
질문: 페리트 핵에 비해 철 분말 핵의 장점은 무엇입니까?
A:철가루 코어는 높은 포화 흐름 밀도 (> 1.56T) 와 강력한 반 DC 편향 포화 능력을 제공하며, 높은 전류, 높은 전력 밀도 애플리케이션에 적합합니다.페리트 코어는 높은 주파수 손실이 낮지만 포화 흐름 밀도가 낮습니다 (약 0철 분말 핵은 전력 질식 및 PFC 응용에 더 적합합니다.
질문: 나노 결정성 합금 핵의 특징은 무엇입니까?
A:나노 크리스탈린 합금 코어는 높은 포화 흐름 밀도 (> 1.56T), 낮은 코어 손실 및 우수한 온도 안정성을 제공합니다.그들은 철 분말 핵의 높은 포화 특성을 페리트 핵의 낮은 손실의 장점과 결합합니다.그들은 고속 철도 전력 시스템 및 태양 전지 인버터와 같은 고급 애플리케이션에 적합합니다.
Q: 이 시리즈에는 어떤 핵심 모양이 있습니까?
A:타로이드, E형, 실린더 및 드럼을 포함한 여러 가지 모양이 제공됩니다. 적절한 코어 구조는 특정 응용 및 설치 공간을 기반으로 선택할 수 있습니다.
Q: 반 DC 편향 포화 능력의 중요성은 무엇입니까?
A:PFC 질식 및 출력 질식 응용 프로그램에서 큰 DC 편향 전류는 핵 포화로 이어질 수 있으며, 인덕턴스 가파른 감소로 이어질 수 있습니다.이 코어의 우수한 반 동전 편향 포화 능력은 높은 전류 조건에서 안정적인 인덕턴스를 보장합니다., 필터링 효과를 유지합니다.
