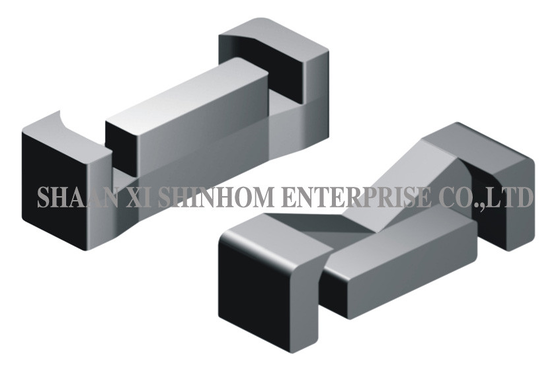

의EE/EF형 페리트 핵마랑제-진크 (Mn-Zn) 재료를 사용하여 제조됩니다. 낮은 손실과 높은 주파수 특성을 가지고 있으며, 트랜스포머 및 인덕터 응용 프로그램에 특별히 설계되었습니다.이 제품은 높은 포화 흐름 밀도를 제공합니다., 넓은 인덕턴스 범위, 높은 전류 용량 및 낮은 누출 흐름. 낮은 DCR는 효율적으로 전력 손실을 줄입니다. 좋은 노이즈 제어 안정적인 시스템 운영을 보장합니다.콤팩트 크기는 우수한 질식 성능과 함께 높은 전류 출력을 제공합니다다양한 주파수 요구 사항을 충족시키기 위해 여러 가지 재료 등급이 제공됩니다. 트랜스포머, 인덕션 난방, 인버터 용접기, 전류 전원 공급 장치,오존 발전기.
| 유형 | 차원 (mm) | |||||
|---|---|---|---|---|---|---|
| A | B | C | D | E | F | |
| EE8 | 80.3±0.2 | 6 | 10.8±0.2 | 30.6±0.2 | 30.0±0.1 | 40.0±0.1 |
| EE10 | 100.0±0.3 | 7 | 20.4±0.2 | 40.6±0.3 | 40.2±0.2 | 50.4±0.2 |
| EE11 | 110.0±0.3 | 8 | 20.4±0.2 | 50.0±0.2 | 40.2±0.2 | 50.5±0.2 |
| EE13 | 120.9±0.3 | 8.5 | 20.8±0.2 | 60.0±0.3 | 30.6±0.2 | 50.0±0.3 |
| EE13A | 130.0±0.3 | 100.2±0.3 | 20.6±0.2 | 50.9±0.2 | 40.6±0.1 | 60.0±0.2 |
| EE16/7/5 | 160.0±0.3 | 120.0±0.3 | 30.8±0.2 | 40.8±0.2 | 50.2±0.2 | 70.2±0.1 |
| EE16/8/5 | 160.1±0.6 | 11.3 | 40.55±0.2 | 40.5±0.2 | 50.9±0.2 | 80.0±0.2 |
| EE19 | 190.0±0.3 | 14 | 40.8±0.3 | 40.8±0.3 | 50.7±0.2 | 80.0±0.3 |
| EEL19 | 190.5±0.4 | 14.6분 | 40.85±0.25 | 40.85±0.25 | 110.2±0.2 | 140.0±0.3 |
| EE20 | 200.0±0.7 | 12.8 | 50.0±0.4 | 60.0±0.4 | 60.5±0.3 | 100.0±0.3 |
| EF20 | 200.15±0.7 | 14.1 | 50.7±0.3 | 50.65±0.3 | 70.0±0.3 | 100.0±0.25 |
| EF21 | 200.7±0.7 | 15 | 50.7±0.3 | 50.65±0.3 | 70.3±0.2 | 100.1±0.2 |
| EE22 | 220.0±0.6 | 15.6 | 50.7±0.3 | 50.7±0.3 | 50.4±0.3 | 90.2±0.3 |
| EE25 | 250.0±0.4 | 180.6±0.3 | 60.5±0.3 | 60.5±0.3 | 60.8±0.2 | 100.0±0.2 |
| EF25 | 250.0±0.4 | 180.6±0.3 | 70.2±0.3 | 70.2±0.3 | 60.8±0.2 | 120.5±0.2 |
| EE254 | 250.4±0.7 | 18.7 | 60.5±0.2 | 60.3±0.3 | 60.6±0.4 | 100.0±0.4 |
| EEL25 | 250.5±0.6 | 190.4±0.4 | 60.5±0.25 | 60.4±0.25 | 130.1±0.25 | 160.3±0.25 |

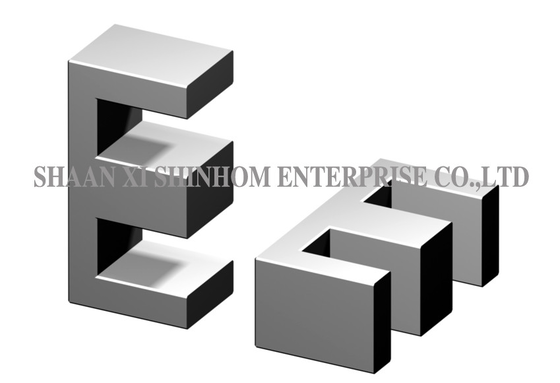

A: EE형 코어는 정사각형 또는 둥근 중앙 다리 가로 절단으로 대칭적인 측면 다리를 가지고 있습니다. 그들은 좋은 자기 대칭을 제공하며 일반적인 변환기와 인덕터에 적합합니다.EF형 코어 (Economical Flat) 는 평평하고 비용 효율적인 디자인으로 더 작은 크기를 가지고 있습니다., 고밀도 PCB 장착 및 저 프로필 응용에 적합합니다.
A: 망간-진크 페리트는 높은 투명성, 높은 포화 흐름 밀도 및 저렴한 비용을 제공하며 저~중기 주파수 (≤1MHz) 고전력 트랜스포머 및 인덕터 애플리케이션에 적합합니다.니켈-진크 페리트 는 높은 저항성 을 제공한다, 고 주파수 (> 1MHz) EMI 억제 및 RF 애플리케이션에 적합합니다. 선택은 작동 주파수를 기반으로해야합니다.

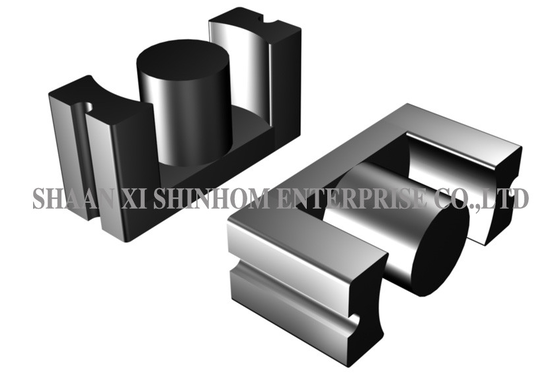

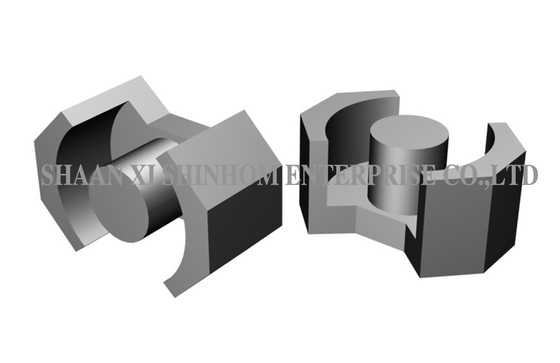

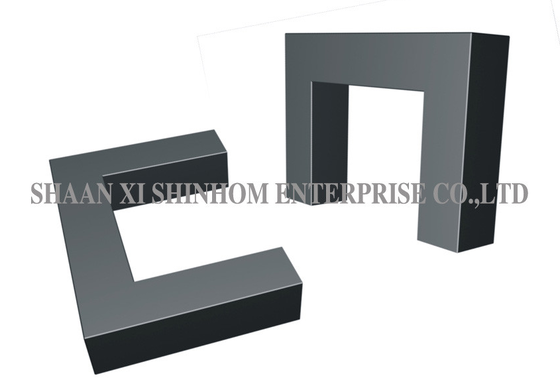

A: EI, EE/EF, EER/ETD, UU, UYF, EP, RM, PM, PQ, ET/FT 및 T를 포함한 여러 코어 시리즈가 제공됩니다. 이 프로그램은 신호 트랜스포머에서 고전력 스위칭 전원 공급 장치에 이르기까지 응용 프로그램을 포함합니다.
